Роликовый трубопроводы (гусеница) — HITACHI ZX200

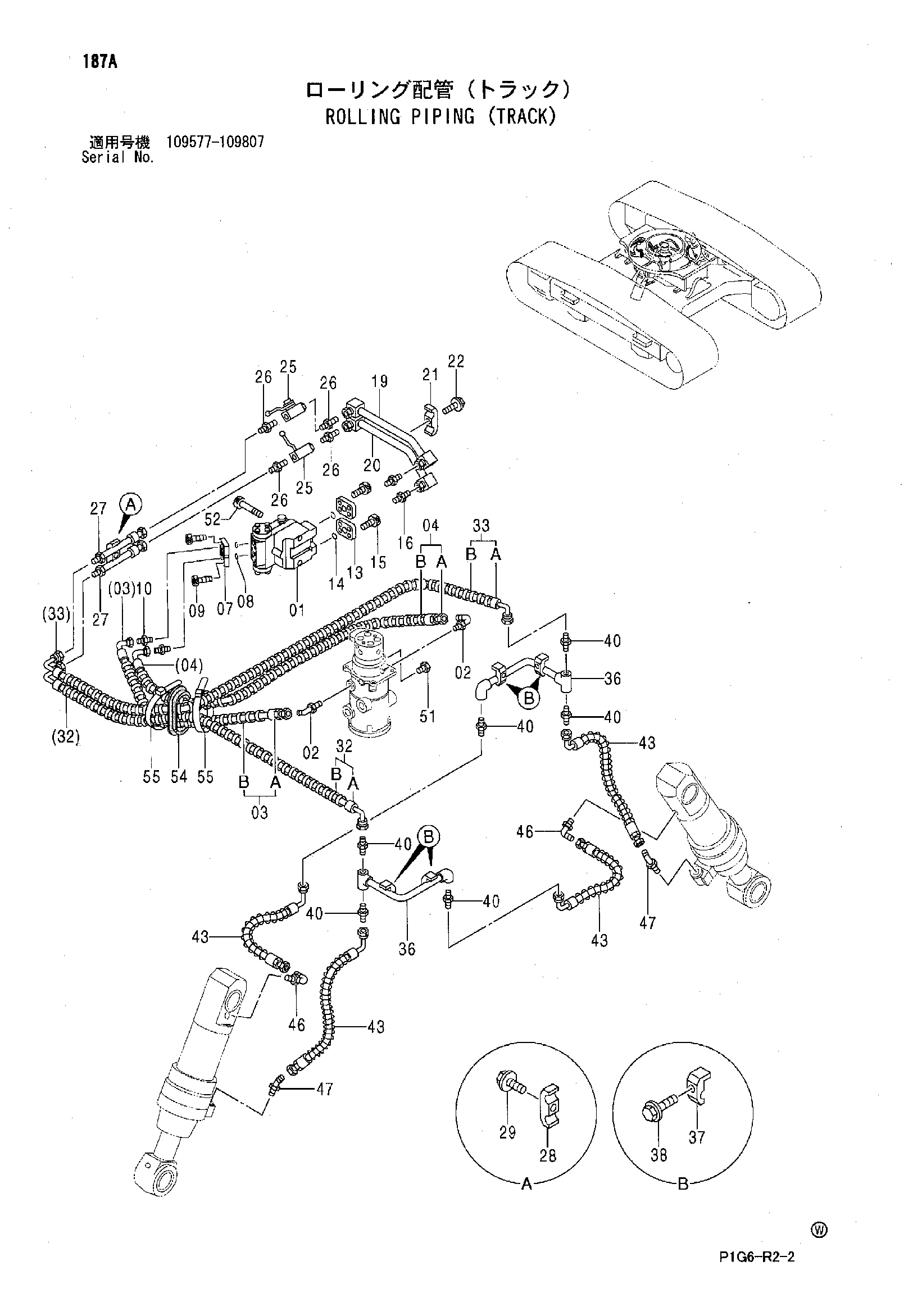

Заводская схема «Роликовый трубопроводы (гусеница)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9166131 | Тормозной клапан | 1 |
| 02 | 4392262 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9164473 | Шланг в сборе | 1 |
| 03A | 4391958 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 1 |
| 04 | 9164474 | Шланг в сборе | 1 |
| 04A | 4386558 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 1 |
| 07 | 4403135 | Фланец | 2 |
| 08 | A811030 | Уплотнительное кольцо | 2 |
| 09 | J781025 | Болт с внутренним шестигранником | 8 |
| 10 | 4200466 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4401832 | Фланец | 2 |
| 14 | A811030 | Уплотнительное кольцо | 2 |
| 15 | J781025 | Болт с внутренним шестигранником | 8 |
| 16 | 4200466 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 8070186 | Трубка | 1 |
| 20 | 8070187 | Трубка | 1 |
| 21 | 4189858 | Хомут трубки | 1 |
| 22 | J271250 | Болт с шайбой | 1 |
| 22A | J901250 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 25 | 4336087 | Запорный клапан | 2 |
| 26 | 4215650 | Адаптер | 4 |
| 27 | 9748960 | Трубка | 2 |
| 28 | 4189858 | Хомут трубки | 1 |
| 29 | J271250 | Болт с шайбой | 1 |
| 29A | J901250 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 32 | 9164024 | Шланг в сборе | 1 |
| 32A | 4390991 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 2 |
| 33 | 9164475 | Шланг в сборе | 1 |
| 33A | 4391959 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 2 |
| 36 | 8070188 | Трубка | 2 |
| 37 | 4190124 | Хомут трубки | 4 |
| 38 | J271240 | Болт с шайбой | 4 |
| 38A | J901240 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 40 | 4200466 | Адаптер | 6 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4386970 | Шланг | 4 |
| 46 | 4154671 | Угловой штуцер | 2 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4190244 | Угловой штуцер | 2 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4093624 | Пробка | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | M341275 | Болт с внутренним шестигранником | 2 |
| 54 | 4259604 | Резиновая втулка | 1 |
| 55 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
