Пилотные гидролинии (тяга)<200> — HITACHI ZX200

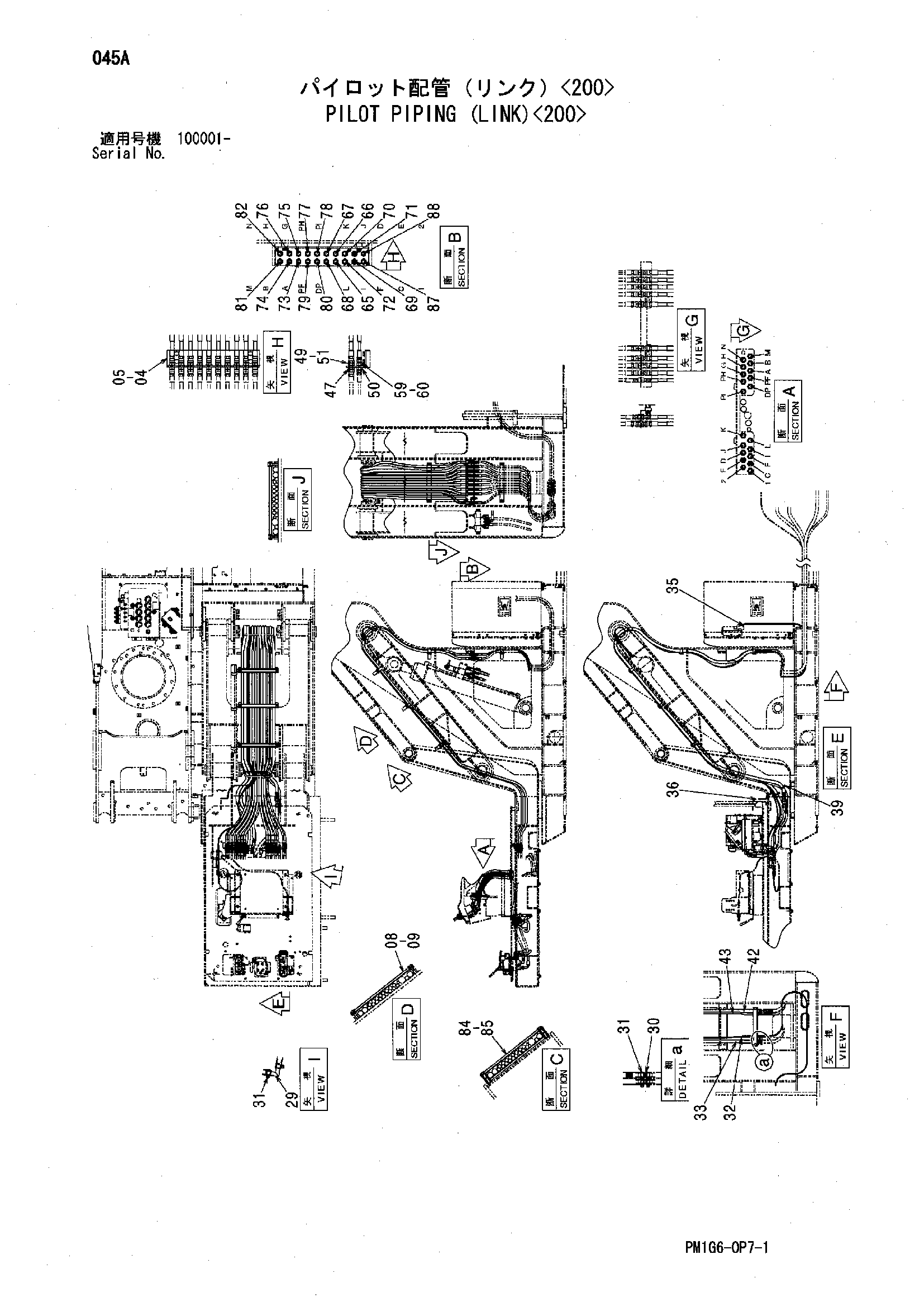

Заводская схема «Пилотные гидролинии (тяга)<200>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 3093605 | Кронштейн | 1 |
| 05 | J271020 | Болт с шайбой | 4 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 4425177 | Хомут шланга | 4 |
| 09 | J271020 | Болт с шайбой | 8 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 29 | 4394036 | Соединение трубка | 2 |
| 30 | 4341800 | Трубка | 2 |
| 31 | 4514699 | Хомут шланга | 8 |
| 32 | 4466079 | Водяной шланг | 1 |
| 33 | 4466080 | Водяной шланг | 1 |
| 35 | 4466082 | Шланг | 1 |
| 36 | 4254237 | Соединение | 1 |
| 39 | 4055312 | Ленточный зажим | 15 |
| 41 | 4327315 | Защитный кожух | 50 |
| 42 | 4487729 | Шланг | 1 |
| 43 | 4487730 | Шланг | 1 |
| 47 | 4202532 | Адаптер | 21 |
| 49 | 4202531 | Гайка | 21 |
| 50 | 4311094 | Адаптер | 1 |
| 51 | A590914 | Пружинная шайба | 21 |
| 59 | A590910 | Пружинная шайба | 1 |
| 60 | 4209198 | Гайка | 1 |
| 65 | 9226532 | Шланг в сборе | 1 |
| 65A | 4603604 | Шланг | 1 |
| 65B | 4327293 | Защитный кожух | 8 |
| 66 | 9226542 | Шланг в сборе | 1 |
| 66A | 4603605 | Шланг | 1 |
| 66B | 4327293 | Защитный кожух | 8 |
| 67 | 9226543 | Шланг в сборе | 1 |
| 67A | 4603606 | Шланг | 1 |
| 67B | 4327293 | Защитный кожух | 8 |
| 68 | 9226544 | Шланг в сборе | 1 |
| 68A | 4437076 | Шланг | 1 |
| 68B | 4327293 | Защитный кожух | 8 |
| 69 | 9226545 | Шланг в сборе | 1 |
| 69A | 4603607 | Шланг | 1 |
| 69B | 4327293 | Защитный кожух | 8 |
| 70 | 9226546 | Шланг в сборе | 1 |
| 70A | 4437082 | Шланг | 1 |
| 70B | 4327293 | Защитный кожух | 8 |
| 71 | 9226547 | Шланг в сборе | 1 |
| 71A | 4603608 | Шланг | 1 |
| 71B | 4327293 | Защитный кожух | 8 |
| 72 | 9226548 | Шланг в сборе | 1 |
| 72A | 4470006 | Шланг | 1 |
| 72B | 4327293 | Защитный кожух | 8 |
| 73 | 9226550 | Шланг в сборе | 1 |
| 73A | 4603609 | Шланг | 1 |
| 73B | 4327293 | Защитный кожух | 8 |
| 74 | 9226551 | Шланг в сборе | 1 |
| 74A | 4603610 | Шланг | 1 |
| 74B | 4327293 | Защитный кожух | 8 |
| 75 | 9226552 | Шланг в сборе | 1 |
| 75A | 4603611 | Шланг | 1 |
| 75B | 4327293 | Защитный кожух | 8 |
| 76 | 9226553 | Шланг в сборе | 1 |
| 76A | 4603612 | Шланг | 1 |
| 76B | 4327293 | Защитный кожух | 8 |
| 77 | 9226554 | Шланг в сборе | 1 |
| 77A | 4603613 | Шланг | 1 |
| 77B | 4327293 | Защитный кожух | 8 |
| 78 | 9226555 | Шланг в сборе | 1 |
| 78A | 4603614 | Шланг | 1 |
| 78B | 4327293 | Защитный кожух | 8 |
| 79 | 9226556 | Шланг в сборе | 1 |
| 79A | 4488333 | Шланг | 1 |
| 79B | 4327293 | Защитный кожух | 8 |
| 80 | 9226557 | Шланг в сборе | 1 |
| 80A | 4436692 | Шланг | 1 |
| 80B | 4327293 | Защитный кожух | 8 |
| 81 | 9226558 | Шланг в сборе | 1 |
| 81A | 4603615 | Шланг | 1 |
| 81B | 4327293 | Защитный кожух | 8 |
| 82 | 9226559 | Шланг в сборе | 1 |
| 82A | 4603616 | Шланг | 1 |
| 82B | 4327293 | Защитный кожух | 8 |
| 84 | 9753328 | Хомут шланга | 1 |
| 85 | J271050 | Болт с шайбой | 2 |
| 85A | J901050 | Болт | 1 |
| 85B | J222010 | Шайба | 1 |
| 87 | 9247261 | Шланг в сборе | 1 |
| 87A | 4631352 | Шланг | 1 |
| 87B | 4327293 | Защитный кожух | 8 |
| 88 | 9177926 | Шланг в сборе | 1 |
| 88A | 4414625 | Шланг | 1 |
| 88B | 4327293 | Защитный кожух | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
