Канат направляющая (стрела) — HITACHI ZX200

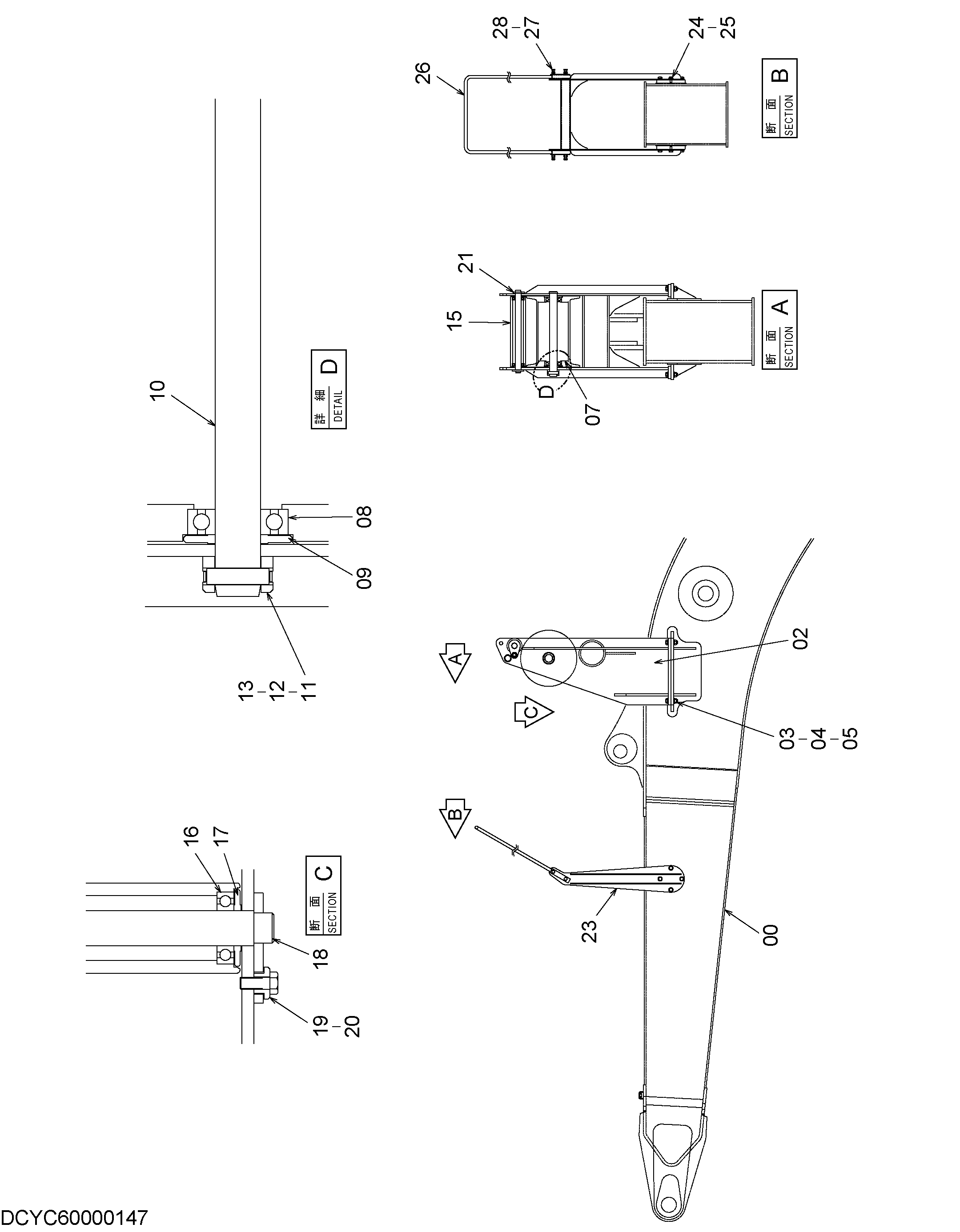

Заводская схема «Канат направляющая (стрела)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | YC40000553 | Кронштейн канатный блок | 1 |
| 03 | J901660 | Болт | 4 |
| 04 | J222016 | Шайба | 8 |
| 05 | M660016 | U-образная гайка | 4 |
| 07 | YC40000555 | Каток направляющая | 1 |
| 08 | 4099848 | Шариковый подшипник | 2 |
| 09 | YC00000493 | Проставка | 2 |
| 10 | YC00000477 | Палец каток | 1 |
| 11 | 4197029 | Ограничитель | 1 |
| 12 | 4141000 | Кольцо | 1 |
| 13 | 4141001 | Палец | 1 |
| 15 | YC00000478 | Каток направляющая | 1 |
| 16 | 971195 | Шариковый подшипник | 2 |
| 17 | YC00000471 | Проставка | 2 |
| 18 | YC40000556 | Палец каток | 1 |
| 19 | YC00000492 | Бобышка | 1 |
| 20 | J901230 | Болт | 1 |
| 21 | A766050 | Шплинт | 1 |
| 23 | YC40000554 | Рама опора | 1 |
| 24 | J901225 | Болт | 8 |
| 25 | J222012 | Шайба | 8 |
| 26 | YC00000481 | Гате | 1 |
| 27 | J901030 | Болт | 4 |
| 28 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
