Пилотные гидролинии (H) <125US, 135US> — HITACHI ZX200

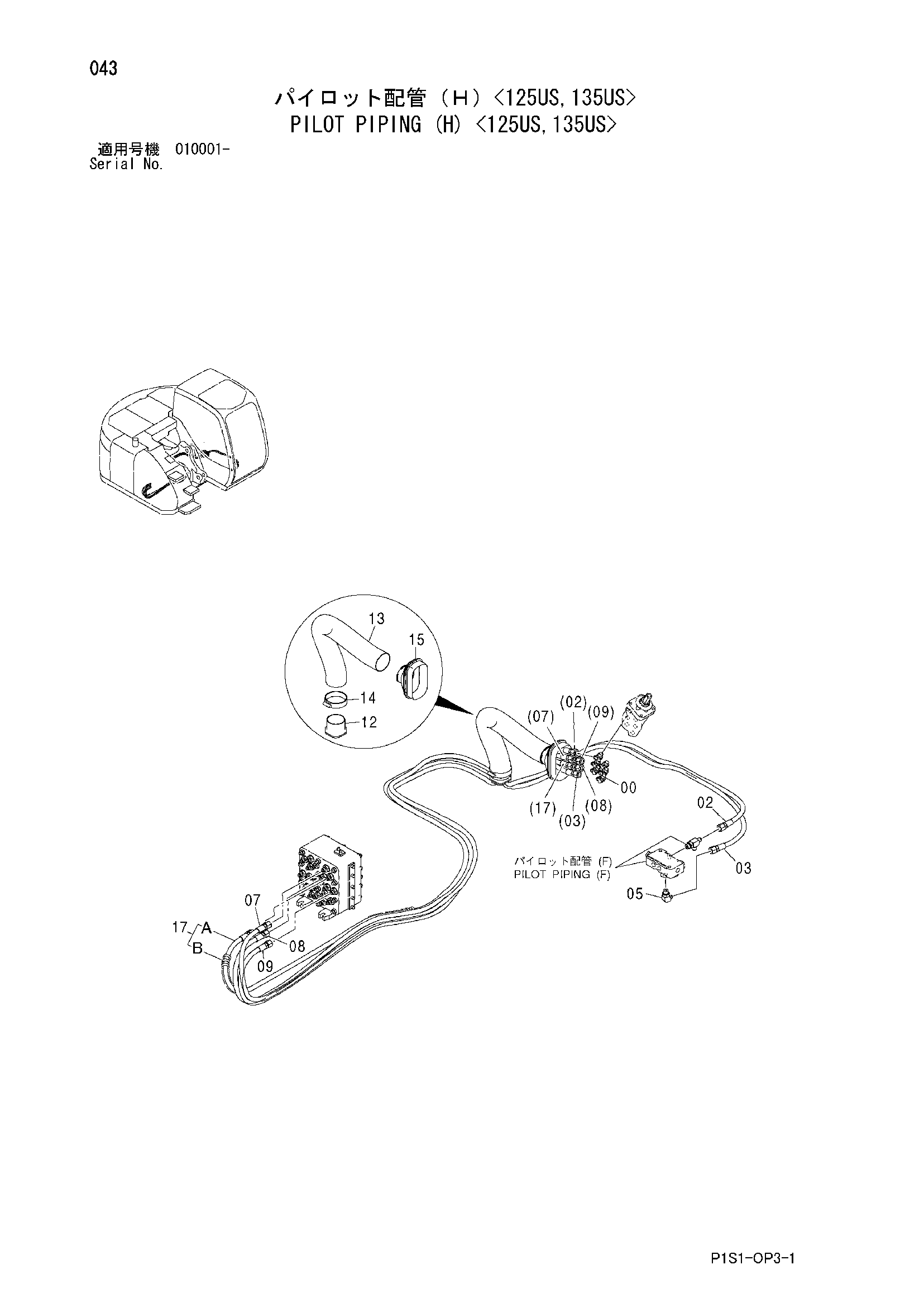

Заводская схема «Пилотные гидролинии (H) <125US, 135US>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852223 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4437093 | Пластиковый шланг (P3) | 1 |
| 03 | 4437094 | Пластиковый шланг (T6) | 1 |
| 05 | A852333 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4436316 | Шланг (A) | 1 |
| 08 | 4436317 | Шланг (B) | 1 |
| 09 | 4436319 | Шланг (G) | 1 |
| 12 | 3079728 | Втулка | 1 |
| 13 | 4379665 | Шланг | 1 |
| 14 | 4351774 | Хомут провод | 1 |
| 15 | 2045998 | Резиновая втулка | 1 |
| 17 | 9205129 | Шланг в сборе | 1 |
| 17A | 4457353 | Шланг (H) | 1 |
| 17B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
