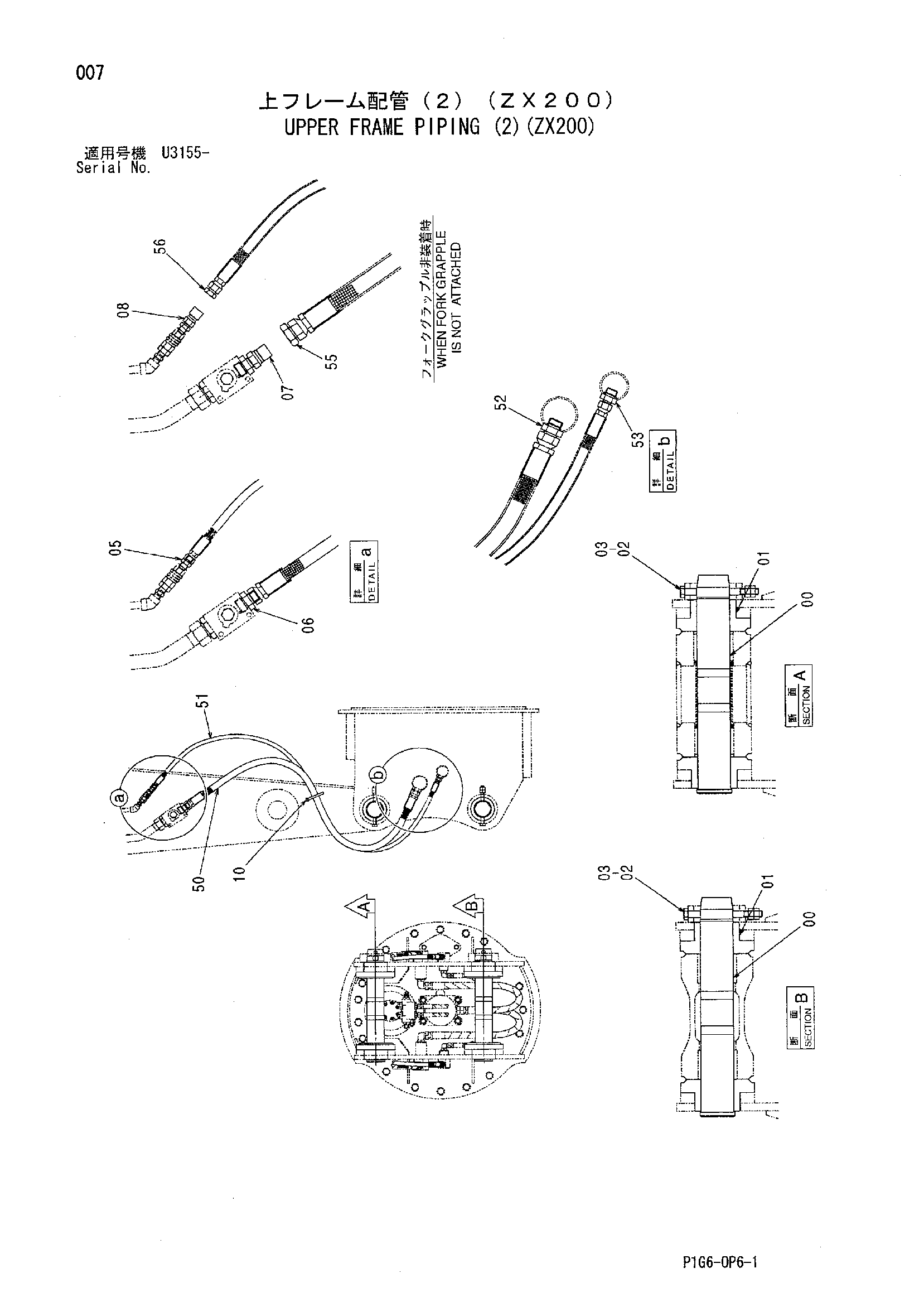

Верхний рама трубопроводы (2)(ZX200) — HITACHI ZX200
Заводская схема «Верхний рама трубопроводы (2)(ZX200)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3104463 | Палец | 2 |
| 01 | 4633487 | Проставка | 4 |
| 02 | J931613 | Болт | 2 |
| 03 | J951016 | Гайка | 4 |
| 05 | 94-1302 | Адаптер | 2 |
| 06 | 4129457 | Адаптер | 2 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 9718916 | Унион | 2 |
| 08 | 4180195 | Соединительный штуцер | 2 |
| 10 | 4121859 | Ленточный зажим | 10 |
| 50 | 4407141 | Шланг | 2 |
| 51 | 4025593 | Шланг | 2 |
| 52 | 4042033 | Адаптер | 2 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 53 | 4159158 | Адаптер | 2 |
| 53A | 4506418 | Уплотнительное кольцо | 1 |
| 55 | 4222047 | Пробка | 2 |
| 56 | 4095928 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
