Канат направляющая (рукоять) — HITACHI ZX200

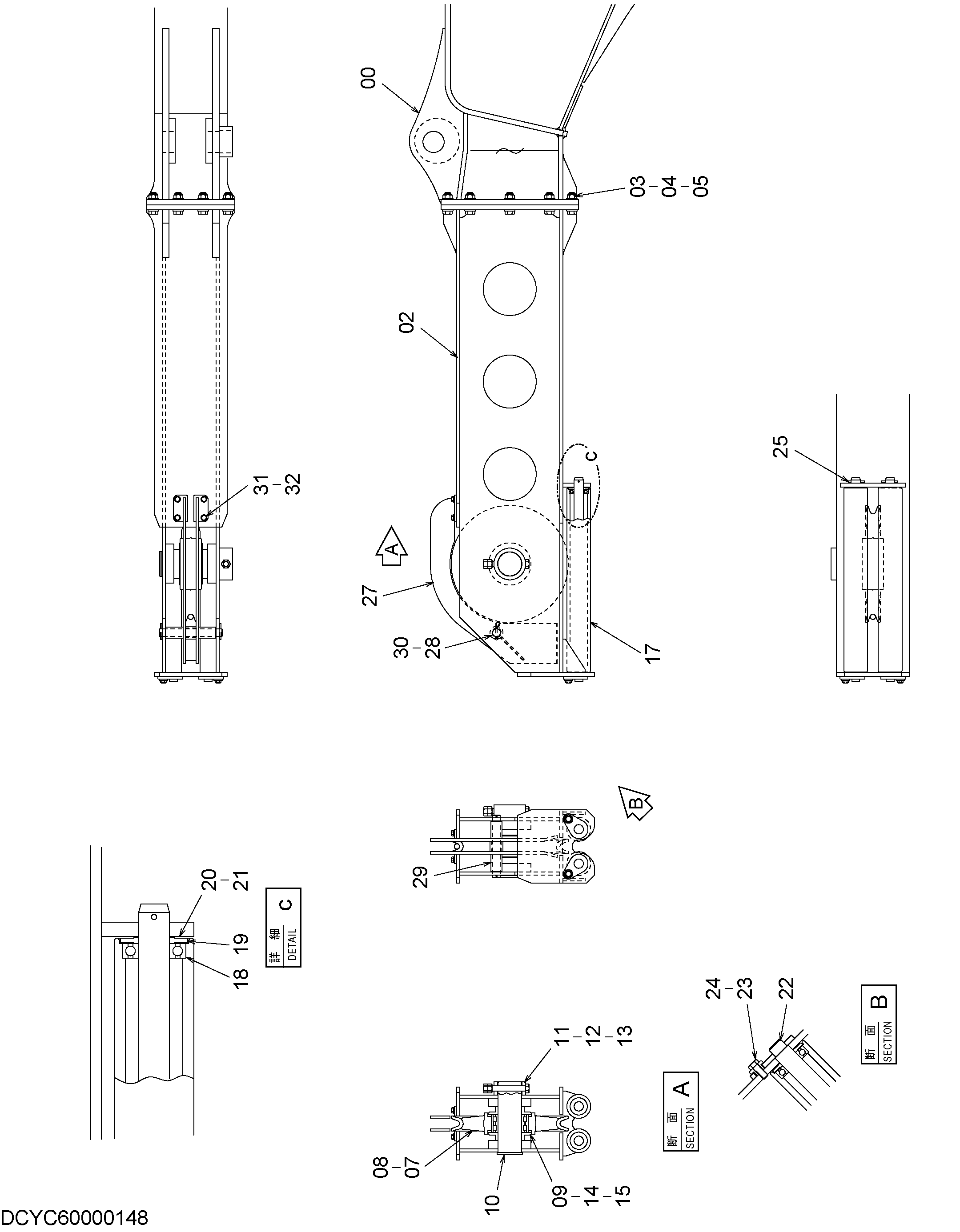

Заводская схема «Канат направляющая (рукоять)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | YC40000534 | Башенный | 1 |
| 03 | J932070 | Болт | 14 |
| 04 | J222020 | Шайба | 28 |
| 05 | M660020 | U-образная гайка | 14 |
| 07 | YC00000490 | Канатный блок | 1 |
| 08 | YC00000491 | Подшипник | 1 |
| 09 | YC00000469 | Проставка | 2 |
| 10 | YC00000468 | Палец | 1 |
| 11 | 4067720 | Ограничитель | 1 |
| 12 | 4435126 | Стопорный палец | 1 |
| 13 | J950020 | Гайка | 2 |
| 14 | 4372849 | Регулировочная шайба | 2 |
| 15 | 4372854 | Регулировочная шайба | 2 |
| 17 | YC00000470 | Каток направляющая | 2 |
| 18 | 971195 | Шариковый подшипник | 4 |
| 19 | YC00000471 | Проставка | 4 |
| 20 | 4352135 | Регулировочная шайба | 4 |
| 21 | 4354262 | Регулировочная шайба | 4 |
| 22 | YC40000536 | Палец | 2 |
| 23 | YC00000492 | Бобышка | 2 |
| 24 | J901230 | Болт | 2 |
| 25 | A766050 | Шплинт | 2 |
| 27 | YC40000542 | Направляющая каната | 1 |
| 28 | YC00000472 | Палец | 1 |
| 29 | YC00000473 | Проставка | 2 |
| 30 | A766050 | Шплинт | 2 |
| 31 | J901025 | Болт | 4 |
| 32 | J222010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
