Тормозной клапан — HITACHI ZX200

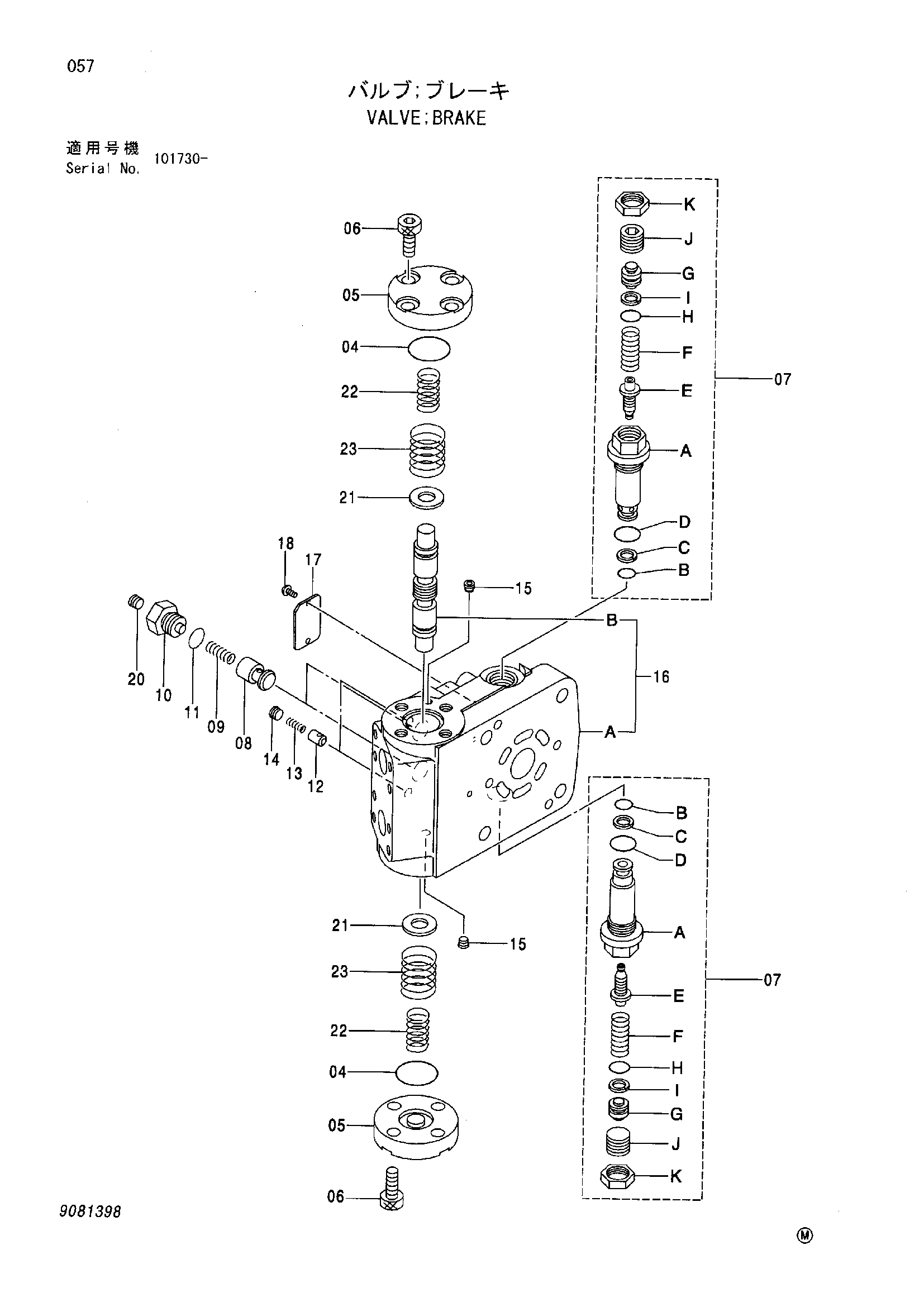

Заводская схема «Тормозной клапан» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9081398	Тормозной клапан	1
04	A811035	Уплотнительное кольцо	2
05	4126450	Крышка	2
06	M341232	Болт с внутренним шестигранником	8
07	9081279	Предохранительный клапан	2
07B	4509180	Уплотнительное кольцо	1
07C	4038533	Опорное кольцо	1
07D	4506424	Уплотнительное кольцо	1
08	4126451	Тарельчатый клапан	2
09	4070131	Пружина сжатия	2
10	4136603	Пробка	2
11	4506418	Уплотнительное кольцо	2
12	4145920	Тарельчатый клапан	2
13	4145921	Пружина компрес	2
14	94-2010	Пробка	2
15	4050968	Пробка	2
16	9061085	Корпус	1
17	3006874	Информационная табличка	1
18	M492564	Приводной винт	2
20	94-2010	Пробка	2
21	4154089	Проставка	2
22	4162862	Пружина сжатия	2
23	4162861	Пружина сжатия	2

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
