Электрооборудование (роликовый) — HITACHI ZX200

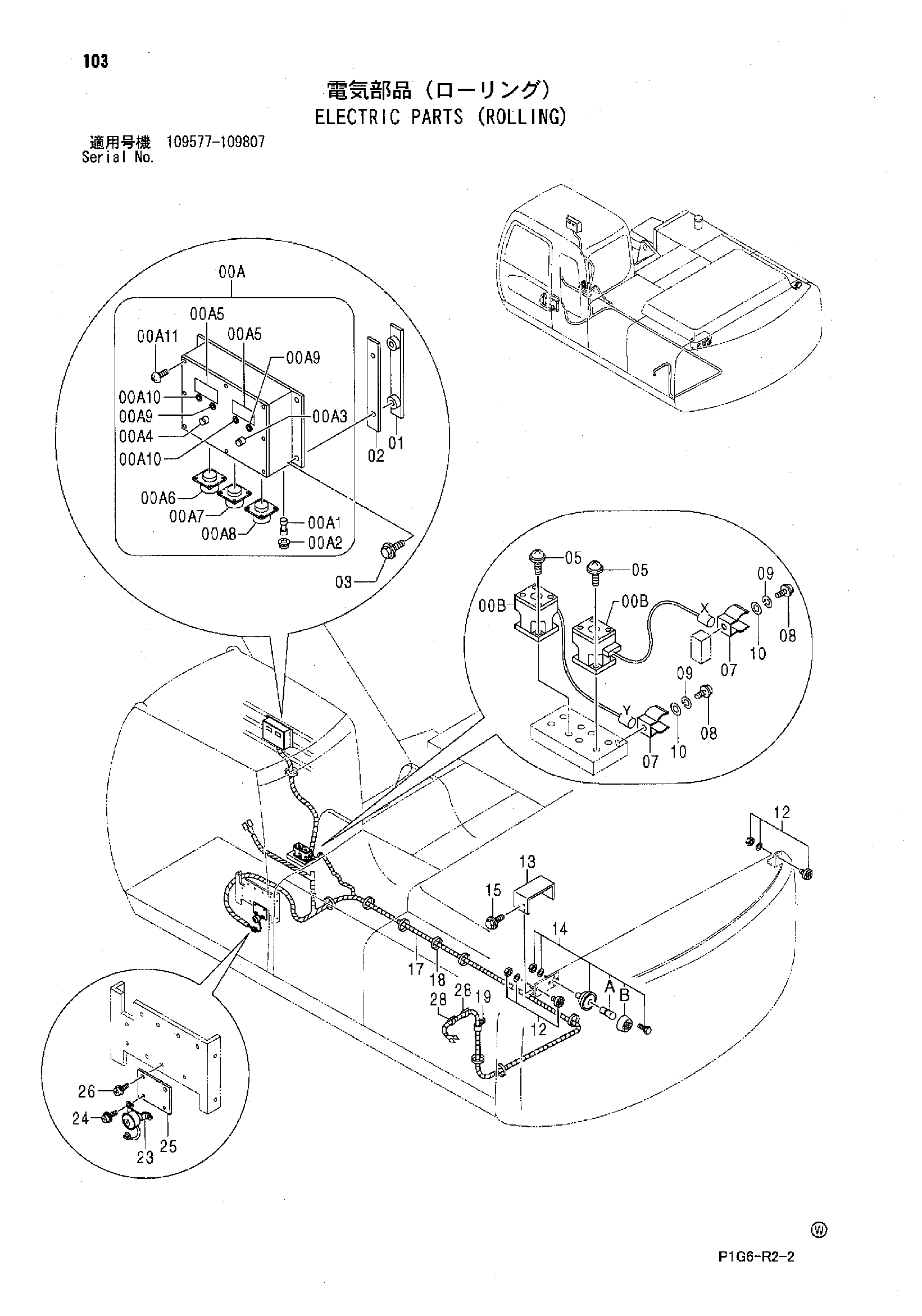

Заводская схема «Электрооборудование (роликовый)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-B | 9120039 | Угол измеритель | 1 |
| 00A | 4312050 | Измеритель инклино | 1 |
| 00A1 | 4318478 | Предохранитель (1A) | 2 |
| 00A2 | 4634769 | Держатель предохранитель | 1 |
| 00A3 | 4634754 | Выключатель | 1 |
| 00A4 | 4634764 | Фонарь | 1 |
| 00A5 | 4634757 | Панель измеритель | 2 |
| 00A6 | 4634766 | Разъём | 1 |
| 00A7 | 4634767 | Разъём | 1 |
| 00A8 | 4634768 | Разъём | 1 |
| 00A9 | 4634070 | Механизм натяжения | 2 |
| 00A10 | 4634851 | Механизм натяжения | 2 |
| 00A11 | 4634762 | Винт | 8 |
| 00B | 4227579 | Измеритель инклино | 2 |
| 01 | 9729507 | Кронштейн | 2 |
| 02 | 4216885 | Пластина | 2 |
| 03 | J260625 | Болт с шайбой | 4 |
| 03A | J900625 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 05 | J450414 | Винт с шайбой | 8 |
| 07 | 4243527 | Кронштейн | 2 |
| 08 | M430610 | Винт | 2 |
| 09 | A590906 | Пружинная шайба | 2 |
| 10 | A590106 | Плоская шайба | 2 |
| 12 | 447070 | Рефлектор | 2 |
| 13 | 9731717 | Крышка | 1 |
| 14 | 4235198 | Фонарь таил | 1 |
| 14A | 4235199 | Клапан | 1 |
| 14B | 4235300 | Стекло | 1 |
| 15 | J260612 | Болт с шайбой | 2 |
| 15A | J900612 | Болт | 1 |
| 15B | A590106 | Плоская шайба | 1 |
| 17 | 2051883 | Жгут проводов | 1 |
| 18 | 4055312 | Ленточный зажим | 15 |
| 19 | 4190261 | Зажим | 1 |
| 23 | 4258403 | Зуммер | 1 |
| 24 | J460516 | Винт с шайбой | 2 |
| 25 | 4627875 | Кронштейн | 1 |
| 26 | J460616 | Винт с шайбой | 2 |
| 28 | 4050373 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
