Стрела трубопроводы <EX200> — HITACHI ZX200

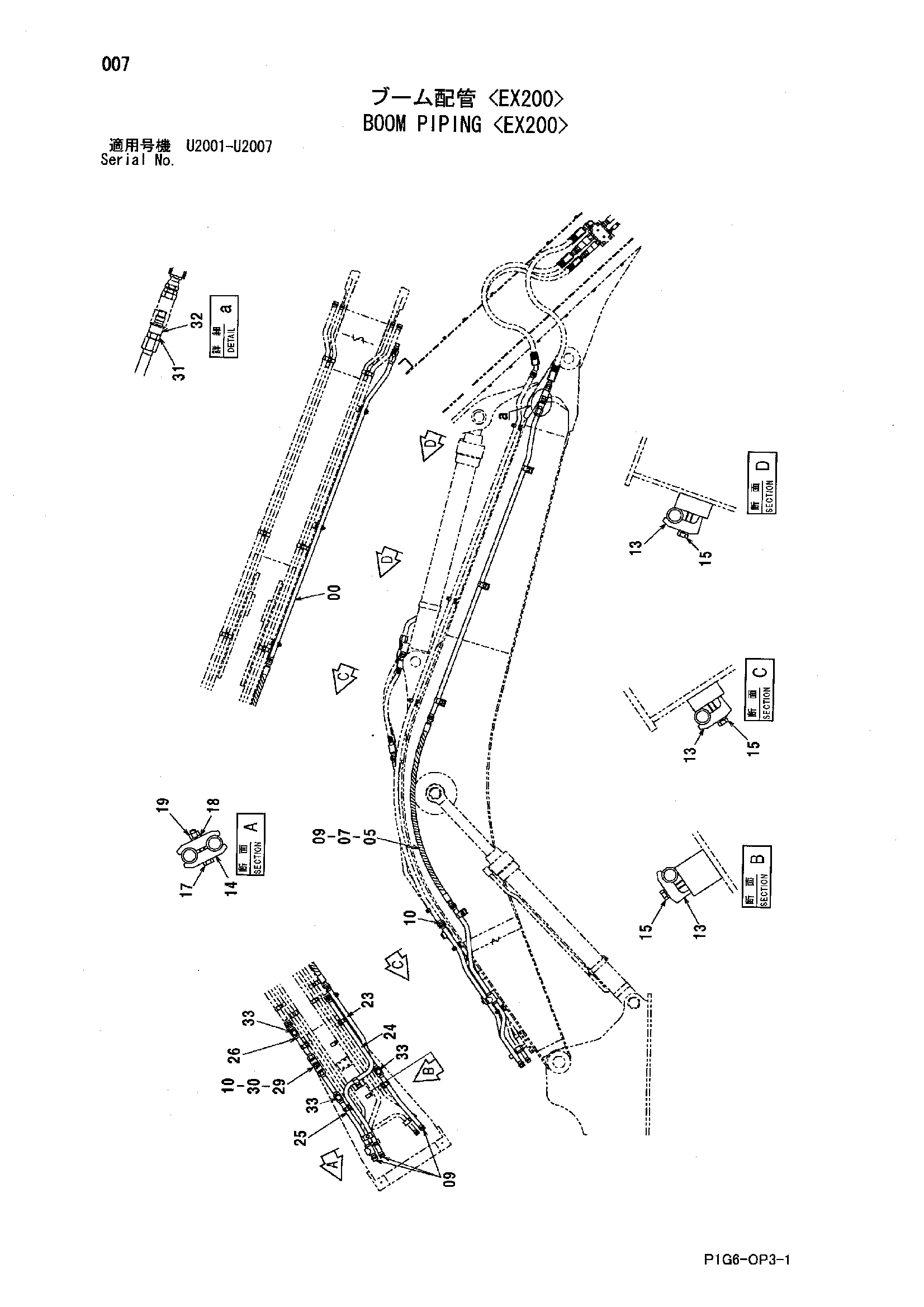

Заводская схема «Стрела трубопроводы <EX200>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8088562 замена: TA34104 | Трубка | 1 |
| 07 | 4327294 | Защитный кожух | 3 |
| 09 | 4187328 | Уплотнительное кольцо | 5 |
| 10 | 4187329 | Уплотнительное кольцо | 4 |
| 13 | 4190127 | Хомут трубки | 5 |
| 14 | 4189860 | Хомут трубки | 2 |
| 15 | J011270 | Болт с шайбой | 5 |
| 17 | J950012 | Гайка | 1 |
| 18 | A590912 | Пружинная шайба | 1 |
| 19 | J901275 | Болт | 1 |
| 29 | 4432055 | Запорный клапан | 1 |
| 30 | 4205196 | Адаптер | 2 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | 4371289 | Адаптер | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 4455883 замена: TA49394 | Самоуплотняющееся соединение | 1 |
| 33 | 4174542 | Пробка | 3 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
