Нижний рама (0.8m3)(наклон тип)(фоур-поинтс)<GB80RT4> — HITACHI ZX200

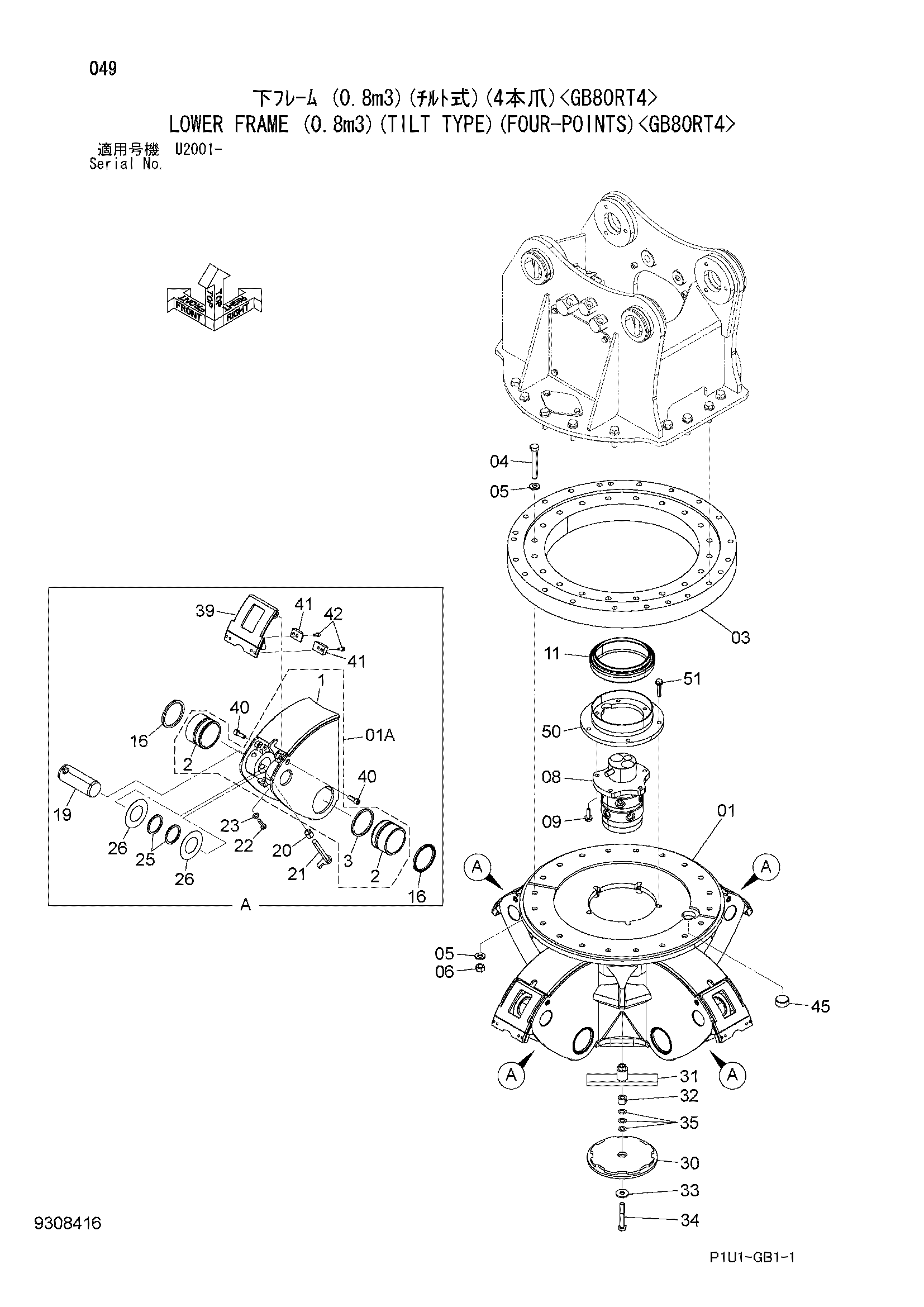

Заводская схема «Нижний рама (0.8m3)(наклон тип)(фоур-поинтс)<GB80RT4>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6027621 | Рама нижний | 1 |
| 01A2 | 3102340 | Втулка | 2 |
| 01A3 | 4714584 | Проставка | 1 |
| 03 | 4625440 | Подшипник | 1 |
| 04 | 4637601 | Болт | 20 |
| 05 | J222018 | Шайба | 40 |
| 06 | J952018 | Гайка | 20 |
| 08 | 4708974 | Центральный коллектор | 1 |
| 09 | J271240 | Болт с шайбой | 5 |
| 09A | J901240 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4609649 | Уплотнение | 1 |
| 16 | 4067901 | Пылезащитное уплотнение | 8 |
| 19 | 4679662 | Палец | 4 |
| 20 | 4713456 | Проставка | 4 |
| 21 | 9772314 | Палец | 4 |
| 22 | M261040 | Болт | 4 |
| 23 | A590110 | Плоская шайба | 4 |
| 25 | 4680089 | Проставка | 8 |
| 26 | 4365641 | Регулировочная шайба 1.0mm | 8 |
| 30 | 8112276 | Крышка | 1 |
| 31 | 9771734 | Ограничитель | 1 |
| 32 | 4680104 | Проставка | 1 |
| 33 | 4338542 | Плоская шайба | 1 |
| 34 | J921600 | Болт | 1 |
| 35 | 4701553 | Регулировочная шайба 0.5mm | 3 |
| 39 | 8112394 | Крышка | 4 |
| 40 | J781235 | Болт с внутренним шестигранником | 8 |
| 41 | 4680091 | Пластина скольжение | 8 |
| 42 | J780820 | Болт с внутренним шестигранником | 16 |
| 45 | 94-2017 | Пробка | 1 |
| 50 | 8122897 | Кронштейн | 1 |
| 51 | J271260 | Болт с шайбой | 5 |
| 51A | J901260 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
