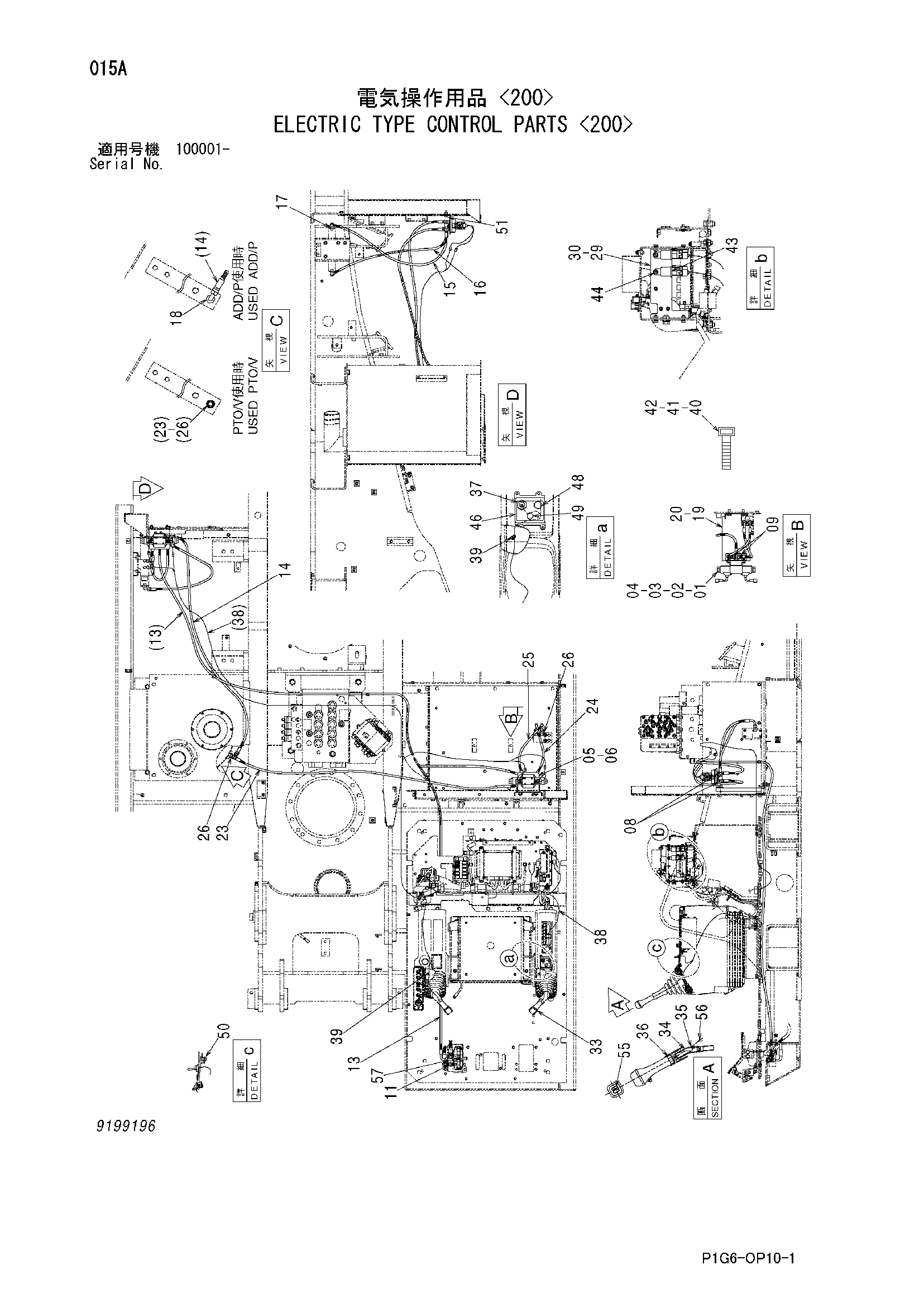

Электрический тип управление детали <200> — HITACHI ZX200

Заводская схема «Электрический тип управление детали <200>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4350150	Электромагнитный клапан	1
02	J780625	Болт с внутренним шестигранником	2
03	M500605	Гайка	2
04	A590906	Пружинная шайба	2
05	4291461	Кронштейн	1
06	J271230	Болт с шайбой	2
06A	J901230	Болт	1
06B	J222012	Шайба	1
08	4215649	Адаптер	2
09	4182734	Угловой штуцер	2
11	4239976	Унион S	1
13	4448046	Шланг	1
14	4441079	Шланг	1
15	4400480	Шланг	1
16	4451836	Шланг	1
17	A852322	Угловой штуцер	2
17A	957366	Уплотнительное кольцо	1
18	A852332	Угловой штуцер	1
18A	4509180	Уплотнительное кольцо	1
19	8079464	Кронштейн	1
20	J271230	Болт с шайбой	2
20A	J901230	Болт	1
20B	J222012	Шайба	1
23	4389044	Шланг	1
24	4451834	Шланг	1
25	4451835	Шланг	1
26	A852132	Адаптер	3
26A	4509180	Уплотнительное кольцо	1
29	8082783	Кронштейн	1
30	J260616	Болт с шайбой	4
30A	J900616	Болт	1
30B	A590106	Плоская шайба	1
33	4319774	Рукоятка	2
34	9739222	Рычаг	1
35	487081	Резиновая втулка	2
36	J952014	Гайка	2
37	4242001	Выключатель тумблер	1
38	2046242	Жгут проводов	1
39	4300351	Ленточный зажим	2
40	4163044	Ленточный зажим	10
41	4121859	Ленточный зажим	4
42	4055312	Ленточный зажим	10
43	4414207	Реле	2
44	J460614	Винт с шайбой	2
46	3091842	Панель	1
48	4294437	Колпачок	1
49	4385236	Колпачок	1
50	4452613	Самонарезающий винт	4
51	J271030	Болт с шайбой	2
51A	J901030	Болт	1
51B	J222010	Шайба	1
55	4455930	Информационная табличка	1
56	4632474	Разъём	1
57	4458842	Соединительный штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
