Пилотные гидролинии (C-1) [роликовый] — HITACHI ZX200

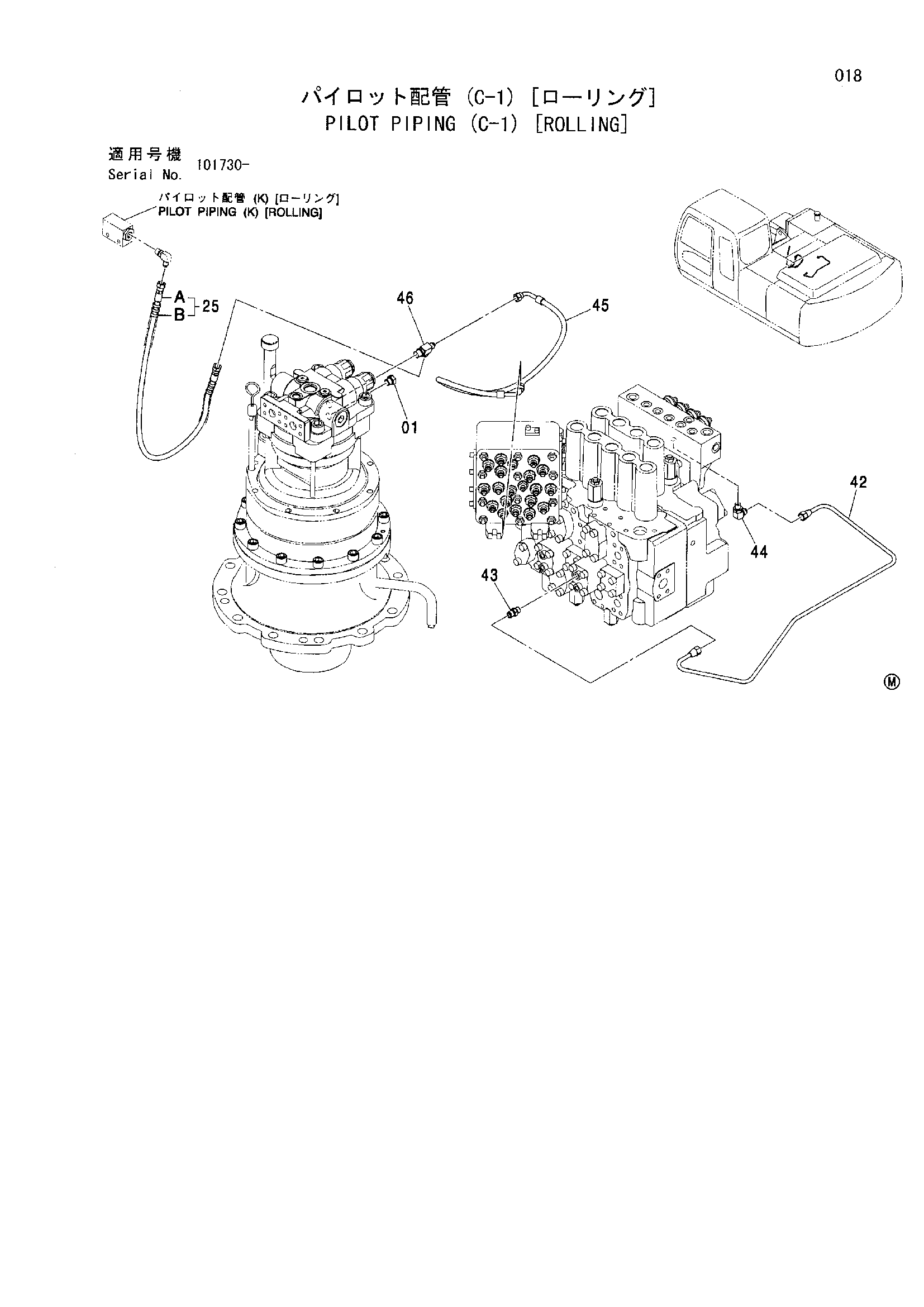

Заводская схема «Пилотные гидролинии (C-1) [роликовый]» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (C-1) [роликовый] HITACHI ZX200](/catalog-drawings/28/28b0121d-2915-47bb-bc0a-9cfbe854d9f3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A885002 | Пробка | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 9206001 | Шланг в сборе | 1 |
| 25A | 4461056 | Шланг (SHC) | 1 |
| 25B | 4327293 | Защитный кожух | 2 |
| 42 | 3091679 | Трубка | 1 |
| 43 | 4255304 | Штуцер трубки | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4293950 | Угловой штуцер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4467087 | Шланг (SH) | 1 |
| 46 | 4219346 | Тройник | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
