Гидромотор — HITACHI ZX200

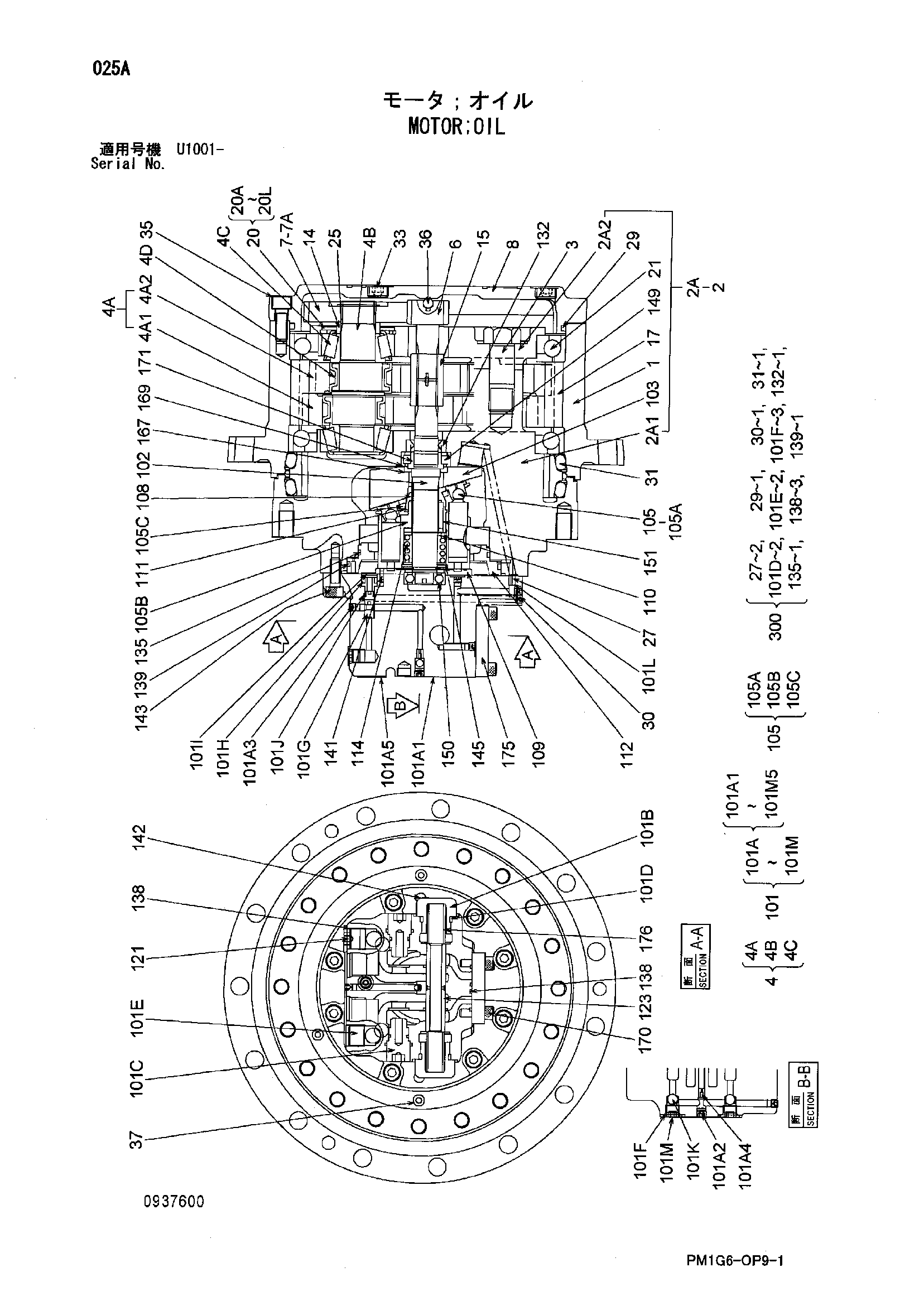

Заводская схема «Гидромотор» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4616133 | Гидромотор | 1 | |
| 1 | 0937601 | HUB | 1 |
| 2 | 0937602 | Комплект поршень | 1 |
| 2A | 0937603 | Спиндле в сборе | 1 |
| 3 | 0937604 | Болт реамер | 3 |
| 4 | 0937605 | Комплект шестерня | 1 |
| 6 | 0937606 | Шестерня привод | 1 |
| 7 | 0937607 | Шестерня дривен | 1 |
| 8 | 0937608 | Крышка | 1 |
| 14 | 0937609 | Деталь дистант | 3 |
| 15 | 0882706 | Муфта | 1 |
| 17 | 0882707 | Палец | 24 |
| 20 | 0882709 | Стопорное кольцо | 3 |
| 21 | 0882710 | Подшипник | 2 |
| 25 | 991342 | Стопорное кольцо | 3 |
| 27 | 4506407 | Уплотнительное кольцо | 2 |
| 29 | 0882713 | Уплотнительное кольцо | 1 |
| 30 | 4154224 | Уплотнительное кольцо | 1 |
| 33 | 0882716 | Пробка | 2 |
| 35 | M341230 | Болт с внутренним шестигранником | 10 |
| 36 | 0937610 | Шарик | 1 |
| 37 | 0937611 | Пробка | 3 |
| 101 | 0937612 | Фланец задний в сборе | 1 |
| 101A | 0937613 | Фланец задний | 1 |
| 101A2 | 0787409 | Пробка | 3 |
| 101A3 | 0787408 | Пробка | 6 |
| 101B | 0882902 | Пробка | 2 |
| 101C | 0882904 | Пробка | 2 |
| 101D | 4509182 | Уплотнительное кольцо | 2 |
| 101E | 4506416 | Уплотнительное кольцо | 2 |
| 101F | 957366 | Уплотнительное кольцо | 3 |
| 101G | 0937614 | Клапан | 1 |
| 101H | 0937615 | Ограничитель | 1 |
| 101I | 0882830 | Кольцо | 1 |
| 101J | 0882831 | Пружина | 1 |
| 101K | 0937610 | Шарик | 2 |
| 101L | 0937616 | Фильтр | 1 |
| 101M | 0787413 | Пробка | 3 |
| 102 | 0882801 | Вал | 1 |
| 103 | 0937619 | Пластина свасх | 1 |
| 105 | 0882825 | Блок гидроцилиндра комплект | 1 |
| 105B | 0937617 | Блок гидроцилиндра | 1 |
| 105C | 0937618 | Фиксатор | 1 |
| 108 | 0882803 | Втулка | 1 |
| 109 | 0882804 | Пластина | 1 |
| 110 | 0882805 | Проставка | 2 |
| 111 | 0882806 | Проставка | 1 |
| 112 | 0882807 | Поршень | 1 |
| 114 | 0937620 | Пружина | 1 |
| 121 | 0787211 | Пробка | 1 |
| 123 | 0937621 | Золотник | 1 |
| 132 | 0882813 | Масляное уплотнение | 1 |
| 135 | 0882814 | Уплотнительное кольцо | 1 |
| 138 | 4506418 | Уплотнительное кольцо | 3 |
| 139 | 0882815 | Уплотнительное кольцо | 1 |
| 141 | 0937622 | Палец | 1 |
| 142 | 0937623 | Палец | 2 |
| 143 | M341030 | Болт с внутренним шестигранником | 8 |
| 145 | 0882818 | Стопорное кольцо | 1 |
| 149 | 0882819 | Роликовый подшипник | 1 |
| 150 | 0882820 | Роликовый подшипник | 1 |
| 151 | 0882821 | Игольчатый подшипник | 3 |
| 167 | 0937624 | Пибот | 2 |
| 169 | 0882823 | Пластина | 1 |
| 170 | M340825 | Болт с внутренним шестигранником | 4 |
| 171 | 0787316 | Палец | 2 |
| 175 | 0787412 | Пластина | 1 |
| 176 | 0937625 | Деталь дистант | 2 |
| 300 | 0937626 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
