Стрела трубопроводы системы смазки — HITACHI ZX200

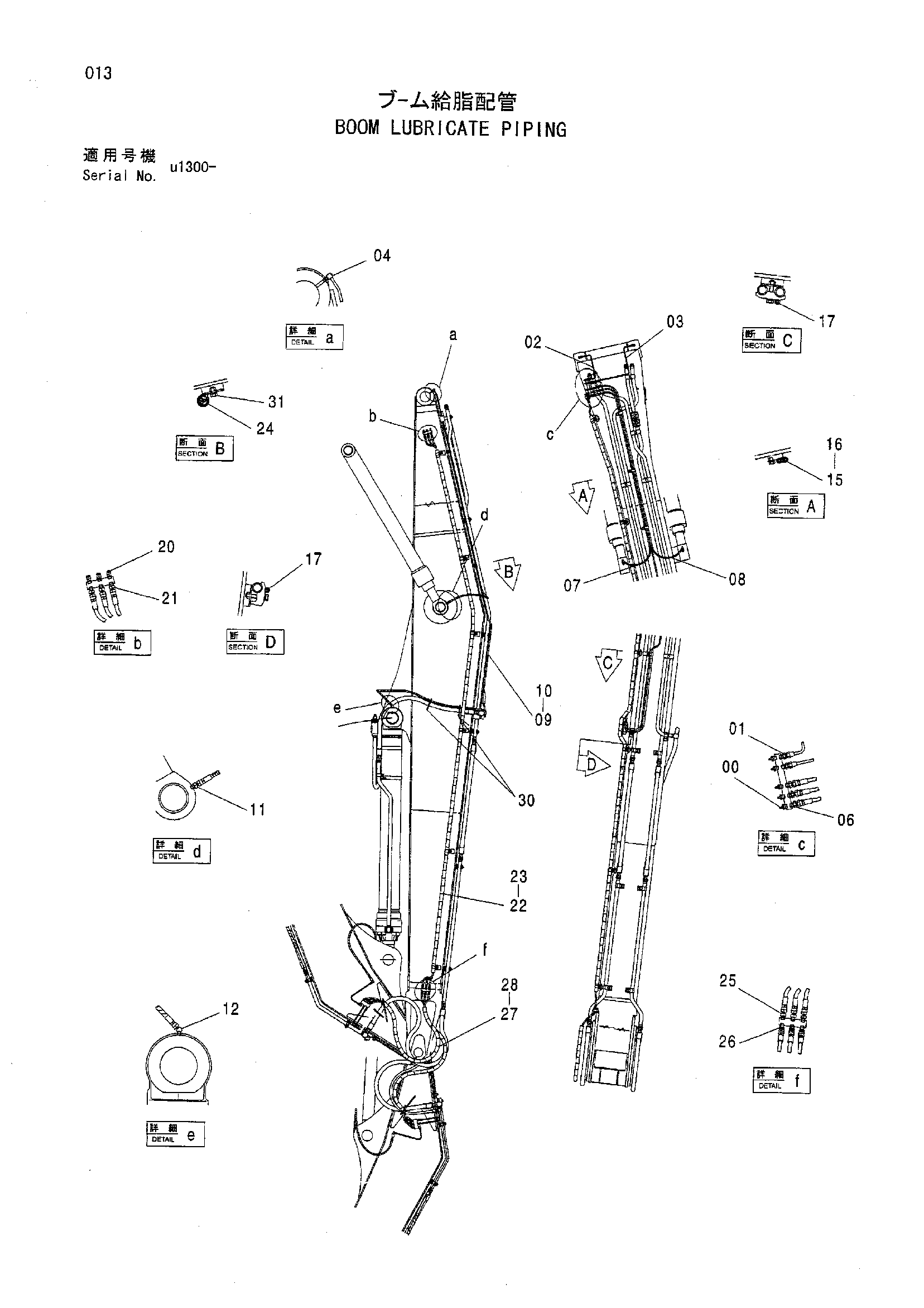

Заводская схема «Стрела трубопроводы системы смазки» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 5 |
| 01 | 4360981 | Штуцер трубки | 2 |
| 02 | 4361000 | Трубка | 1 |
| 03 | 4370555 | Трубка | 1 |
| 04 | 4345297 | Штуцер трубки | 2 |
| 06 | 4154651 | Адаптер | 3 |
| 07 | 4402974 | Шланг | 1 |
| 08 | 4483928 | Шланг | 1 |
| 09 | 4448058 | Шланг | 1 |
| 10 | 4327293 | Защитный кожух | 2 |
| 11 | 4154651 | Адаптер | 2 |
| 12 | 4154655 | Угловой штуцер | 1 |
| 15 | 4252877 | Зажим | 3 |
| 16 | J271016 | Болт с шайбой | 3 |
| 17 | 4190261 | Зажим | 2 |
| 20 | 4066158 | Штуцер | 3 |
| 21 | 4154651 | Адаптер | 3 |
| 22 | 4476014 | Шланг | 3 |
| 23 | 4487204 | Защитный кожух | 3 |
| 24 | 4190264 | Зажим | 6 |
| 25 | 4154651 | Адаптер | 3 |
| 26 | 4154655 | Угловой штуцер | 3 |
| 27 | 4344978 | Шланг | 3 |
| 28 | 4487204 | Защитный кожух | 1 |
| 30 | 4121859 | Ленточный зажим | 4 |
| 31 | J271225 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
