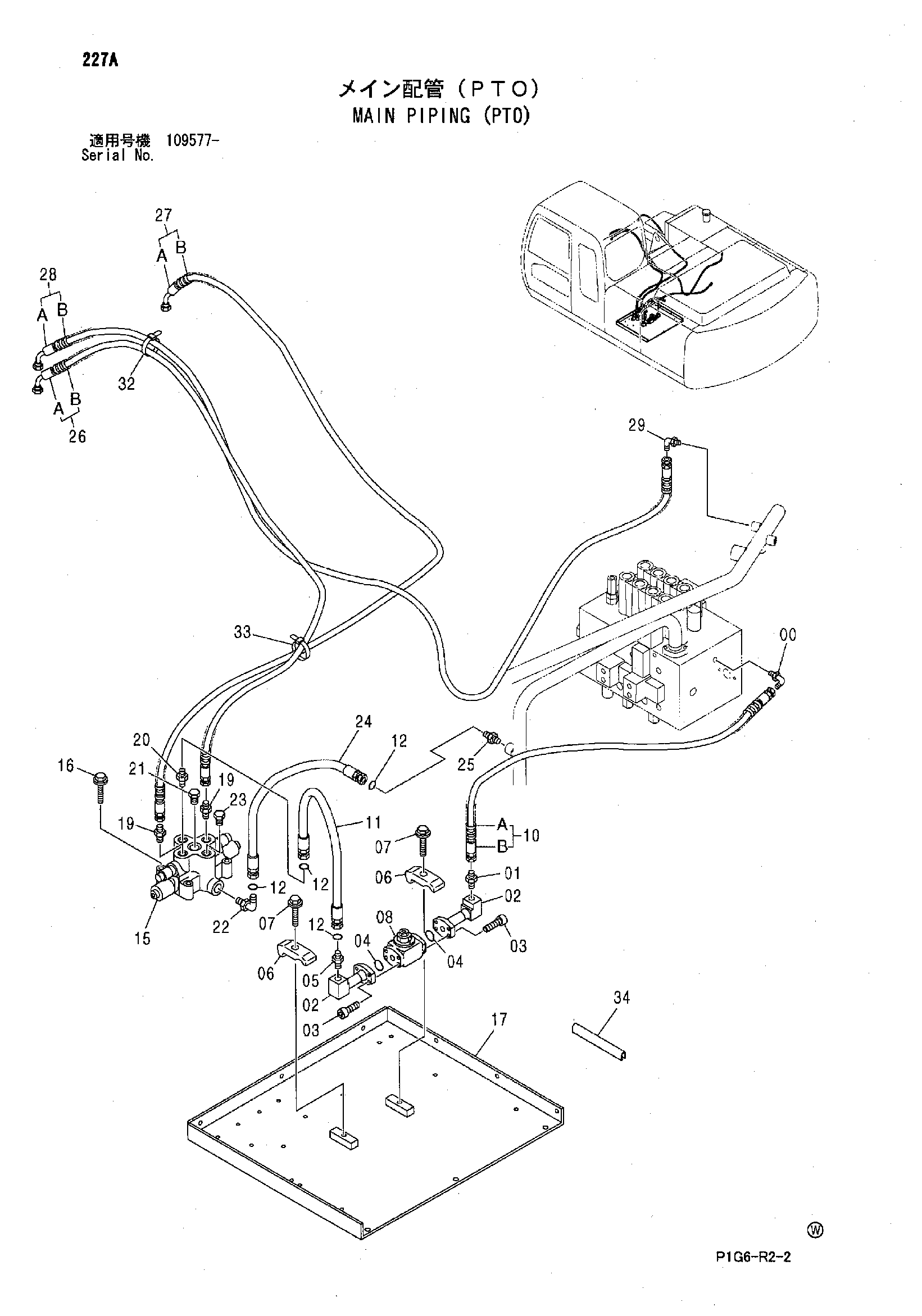

Основные гидролинии (PTO) — HITACHI ZX200
Заводская схема «Основные гидролинии (PTO)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852333 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852143 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 9754482 | Трубка | 2 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 971489 | Уплотнительное кольцо | 2 |
| 05 | A853144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4190126 | Хомут трубки | 2 |
| 07 | J271260 | Болт с шайбой | 2 |
| 07A | J901260 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4330223 | Клапан словретур | 1 |
| 10 | 9199435 | Шланг в сборе | 1 |
| 10A | 4438604 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 5 |
| 11 | 4285797 | Шланг | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 4 |
| 15 | 4401481 | Гидрораспределитель | 1 |
| 16 | J271285 | Болт с шайбой | 3 |
| 16A | J901285 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 7038105 | Крышка | 1 |
| 19 | A852143 | Адаптер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A853144 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4092534 | Пробка | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A853344 | Угловой штуцер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4174541 | Пробка | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4438606 | Шланг | 1 |
| 25 | A853164 | Адаптер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 9199439 | Шланг в сборе | 1 |
| 26A | 4368095 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 6 |
| 27 | 9199440 | Шланг в сборе | 1 |
| 27A | 4438605 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 7 |
| 28 | 9199444 | Шланг в сборе | 1 |
| 28A | 4369451 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 7 |
| 29 | A852333 | Угловой штуцер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4121859 | Ленточный зажим | 5 |
| 33 | 4055312 | Ленточный зажим | 5 |
| 34 | 4449108 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
