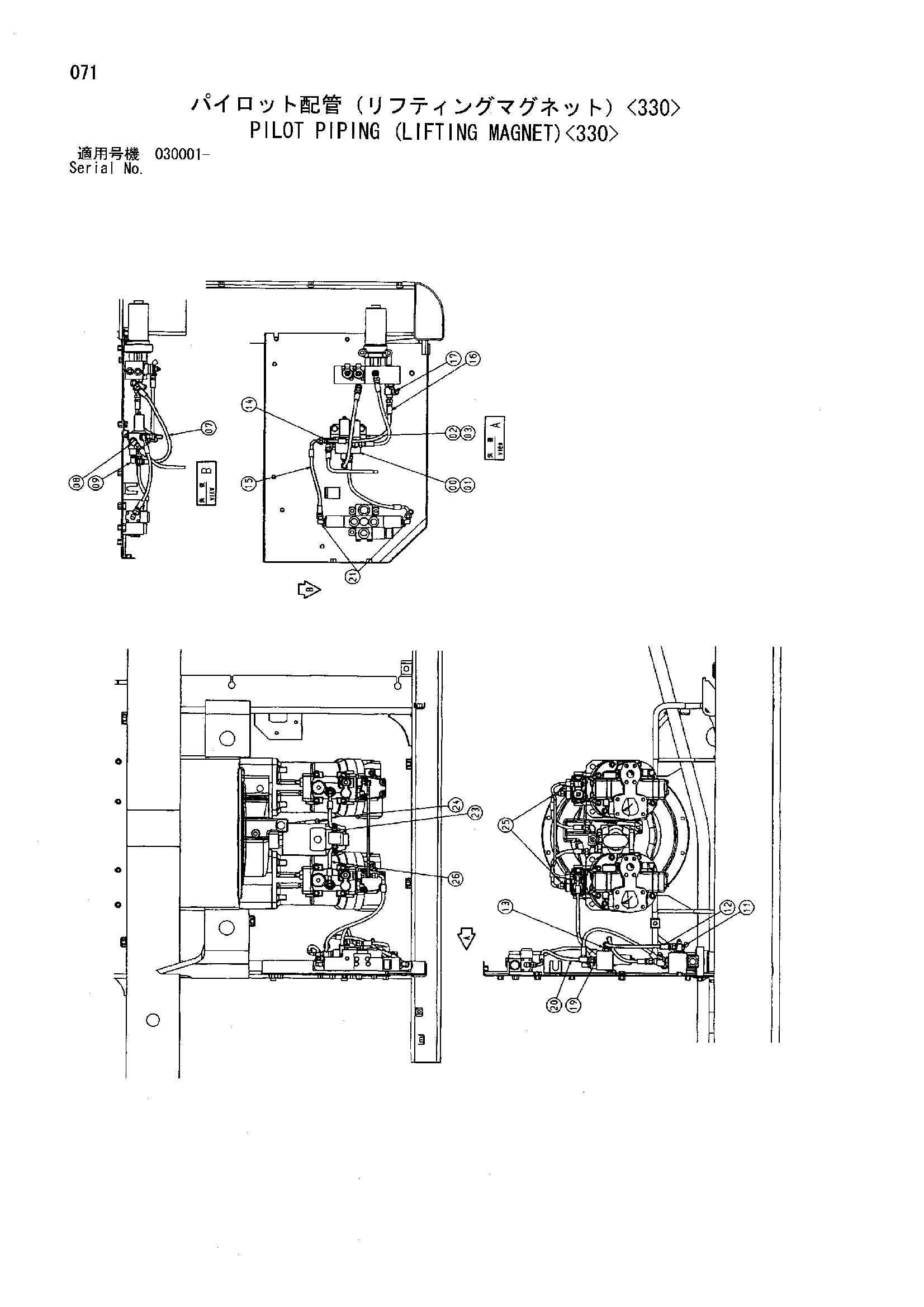

Пилотные гидролинии (подъём магнит)<330> — HITACHI ZX200
Заводская схема «Пилотные гидролинии (подъём магнит)<330>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4458932 | Блок клапанов | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4463099 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 07 | 4452733 | Шланг | 1 |
| 08 | A852332 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852422 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4470393 | Шланг | 1 |
| 13 | A852332 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4269617 | Тройник | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4442325 | Шланг | 1 |
| 16 | 4470393 | Шланг | 1 |
| 17 | 4245108 | Тройник | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4470393 | Шланг | 1 |
| 21 | A852322 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852322 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4217379 | Шланг | 1 |
| 25 | A852122 | Адаптер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4462291 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
