Екстингуисхер, рифле держатель — HITACHI ZX200

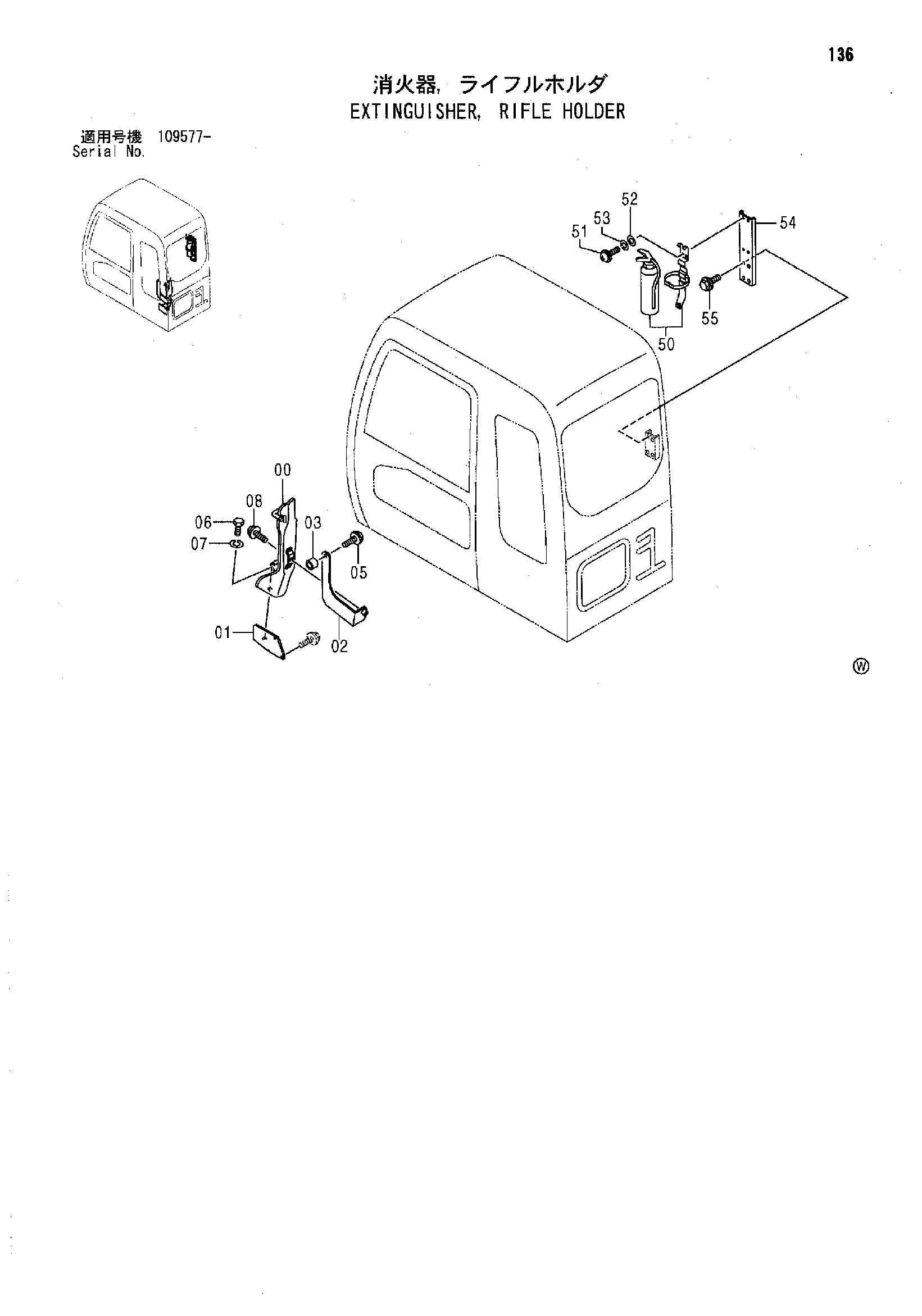

Заводская схема «Екстингуисхер, рифле держатель» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4426852 | Держатель | 1 |
| 01 | 8098352 | Кронштейн | 1 |
| 02 | 8098353 | Кронштейн | 1 |
| 03 | 4627310 | Проставка | 1 |
| 05 | J271050 | Болт с шайбой | 1 |
| 05A | J901050 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J901025 | Болт | 1 |
| 07 | A590910 | Пружинная шайба | 1 |
| 08 | J271030 | Болт с шайбой | 1 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 50 | 4508618 | Екстингуисхер | 1 |
| 51 | M430516 | Винт | 4 |
| 52 | J250005 | Плоская шайба | 4 |
| 53 | J251005 | Пружинная шайба | 4 |
| 54 | 8084814 | Кронштейн | 1 |
| 55 | J271025 | Болт с шайбой | 4 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
