Нижний рама — HITACHI ZX200

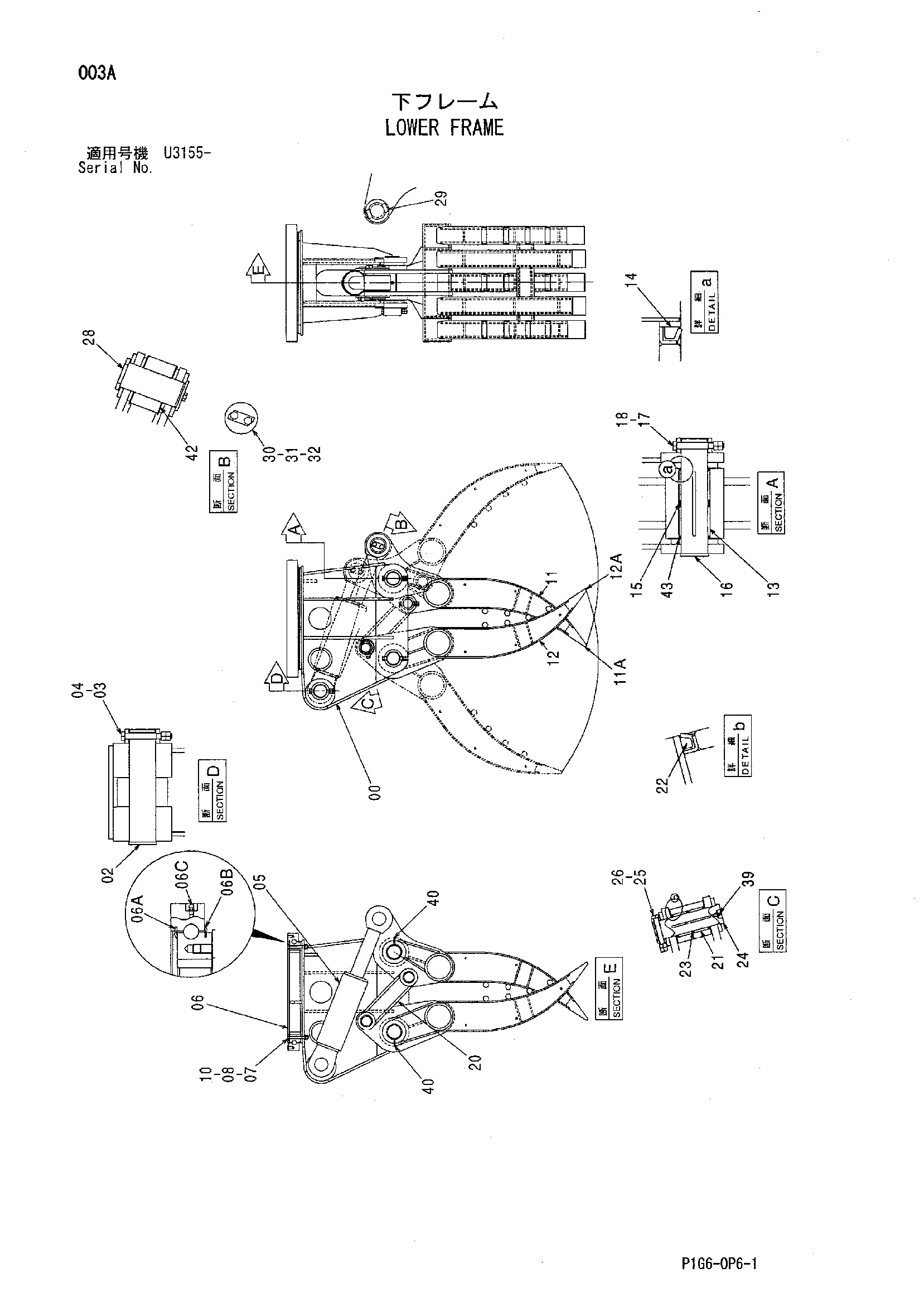

Заводская схема «Нижний рама» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023572 | Рама нижний | 1 |
| 02 | 3104408 | Палец | 1 |
| 03 | J932011 | Болт | 1 |
| 04 | J951020 | Гайка | 2 |
| 05 | 4608545 | Гидроцилиндр | 1 |
| 05 | 4640847 | Гидроцилиндр | 1 |
| 06 | 4625440 | Подшипник | 1 |
| 06A | 0969005 | Уплотнение | 1 |
| 06B | 0969005 | Уплотнение | 1 |
| 06C | J75481 | Пресс-маслёнка | 4 |
| 07 | 4635268 | Болт | 20 |
| 08 | J222018 | Шайба | 20 |
| 10 | J953018 | Гайка | 20 |
| 11 | 6023573 | Вилка | 1 |
| 11A | 4611591 | Коронка зуба | 2 |
| 12 | 6023574 | Вилка | 1 |
| 12A | 4611591 | Коронка зуба | 3 |
| 13 | 4155350 | Втулка | 4 |
| 14 | 4067901 | Пылезащитное уплотнение | 4 |
| 15 | 4633483 | Проставка | 2 |
| 16 | 3104409 | Палец | 2 |
| 17 | J932011 | Болт | 2 |
| 18 | J951020 | Гайка | 4 |
| 20 | 8099868 | Тяга | 1 |
| 21 | 3042771 | Втулка | 4 |
| 22 | 4065687 | Пылезащитное уплотнение | 4 |
| 23 | 4633484 | Проставка | 2 |
| 24 | 3104410 | Палец | 2 |
| 25 | 4435123 | Стопорный палец | 2 |
| 26 | J950016 | Гайка | 4 |
| 28 | 3104710 | Палец | 1 |
| 29 | 4633485 | Пластина | 2 |
| 30 | 431768 | Фиксатор | 1 |
| 31 | X4853 | Стопорная шайба | 1 |
| 32 | J901635 | Болт | 2 |
| 39 | J75481 | Пресс-маслёнка | 2 |
| 40 | J75581 | Пресс-маслёнка | 2 |
| 42 | 4142950 | Регулировочная шайба 2.3mm | 2 |
| 43 | 4101281 | Регулировочная шайба 1.2mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
