Гидромотор трубопроводы <120> — HITACHI ZX200

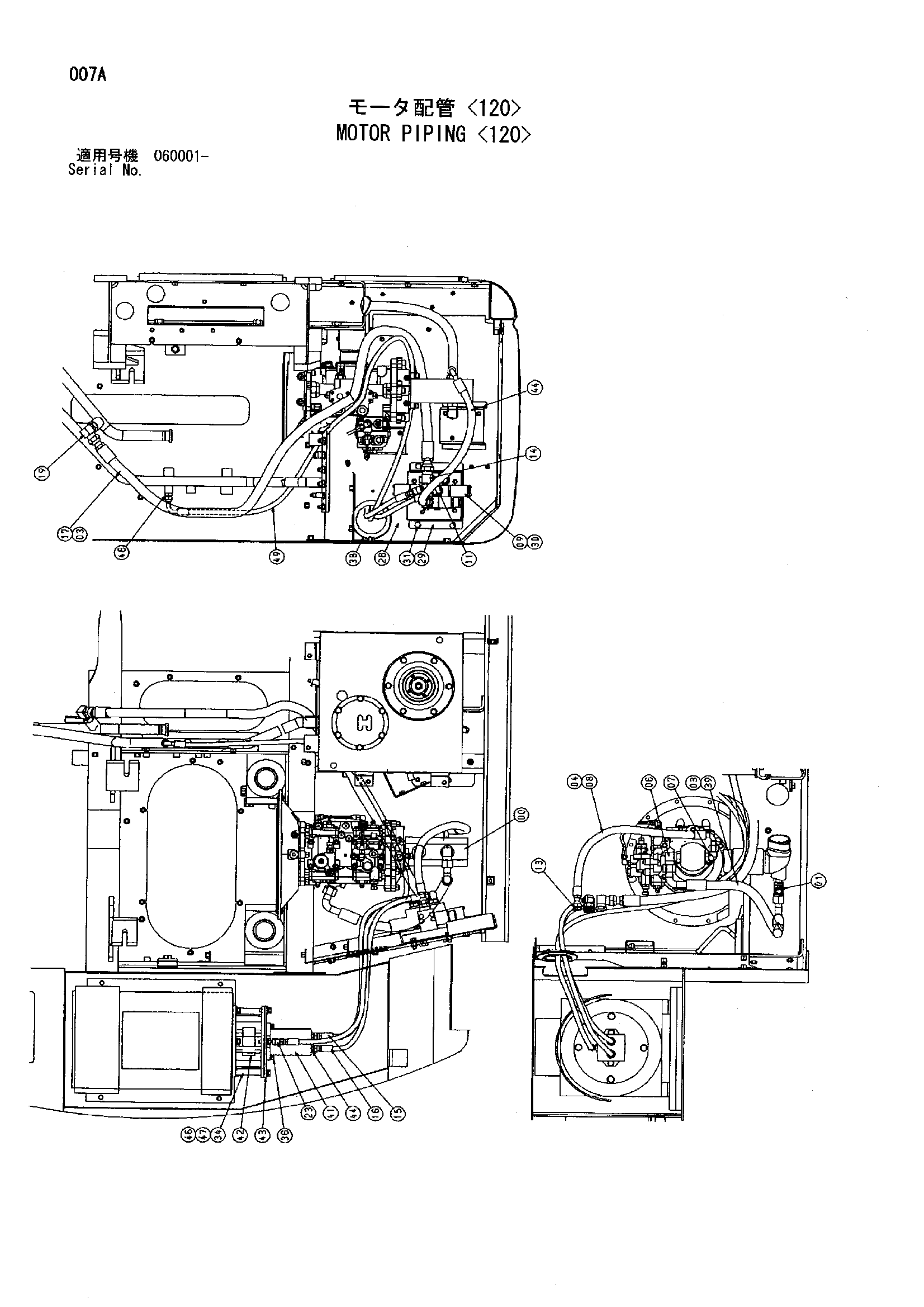

Заводская схема «Гидромотор трубопроводы <120>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218031 | Шестерённый насос | 1 |
| 01 | A853466 | Тройник | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 4 |
| 04 | 4138938 | Уплотнительное кольцо | 2 |
| 06 | A853366 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A853344 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4322501 | Шланг | 1 |
| 09 | 4411553 | Гидрораспределитель | 1 |
| 11 | A852343 | Угловой штуцер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A853144 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A853366 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4236765 | Шланг | 1 |
| 16 | 4305635 | Шланг | 1 |
| 17 | 9199383 | Шланг в сборе | 1 |
| 19 | A853366 | Угловой штуцер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | A852323 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 7041144 | Крышка | 1 |
| 29 | 8081537 | Кронштейн | 1 |
| 30 | J271035 | Болт с шайбой | 3 |
| 30A | J901035 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J271030 | Болт с шайбой | 4 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 34 | 7029474 | Кронштейн | 1 |
| 36 | J271035 | Болт с шайбой | 2 |
| 36A | J901035 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 4099334 | Резиновая втулка | 1 |
| 39 | 4489154 | Шланг | 1 |
| 41 | 4355296 | Гидромотор | 1 |
| 41 | 4375225 | Гидромотор | 1 |
| 42 | 4359277 | Муфта | 1 |
| 42 | 4343530 | Муфта | 1 |
| 43 | 3074193 | Кронштейн | 1 |
| 43 | 3073711 | Кронштейн | 1 |
| 44 | A852133 | Угловой штуцер | 2 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A852333 | Адаптер | 2 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4327315 | Защитный кожух | 5 |
| 46 | J901230 | Болт | 8 |
| 47 | A590912 | Пружинная шайба | 8 |
| 48 | A852133 | Адаптер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4313352 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
