Гидроцилиндр рукояти (2P-BOOM) — HITACHI ZX190W-3DARUMA

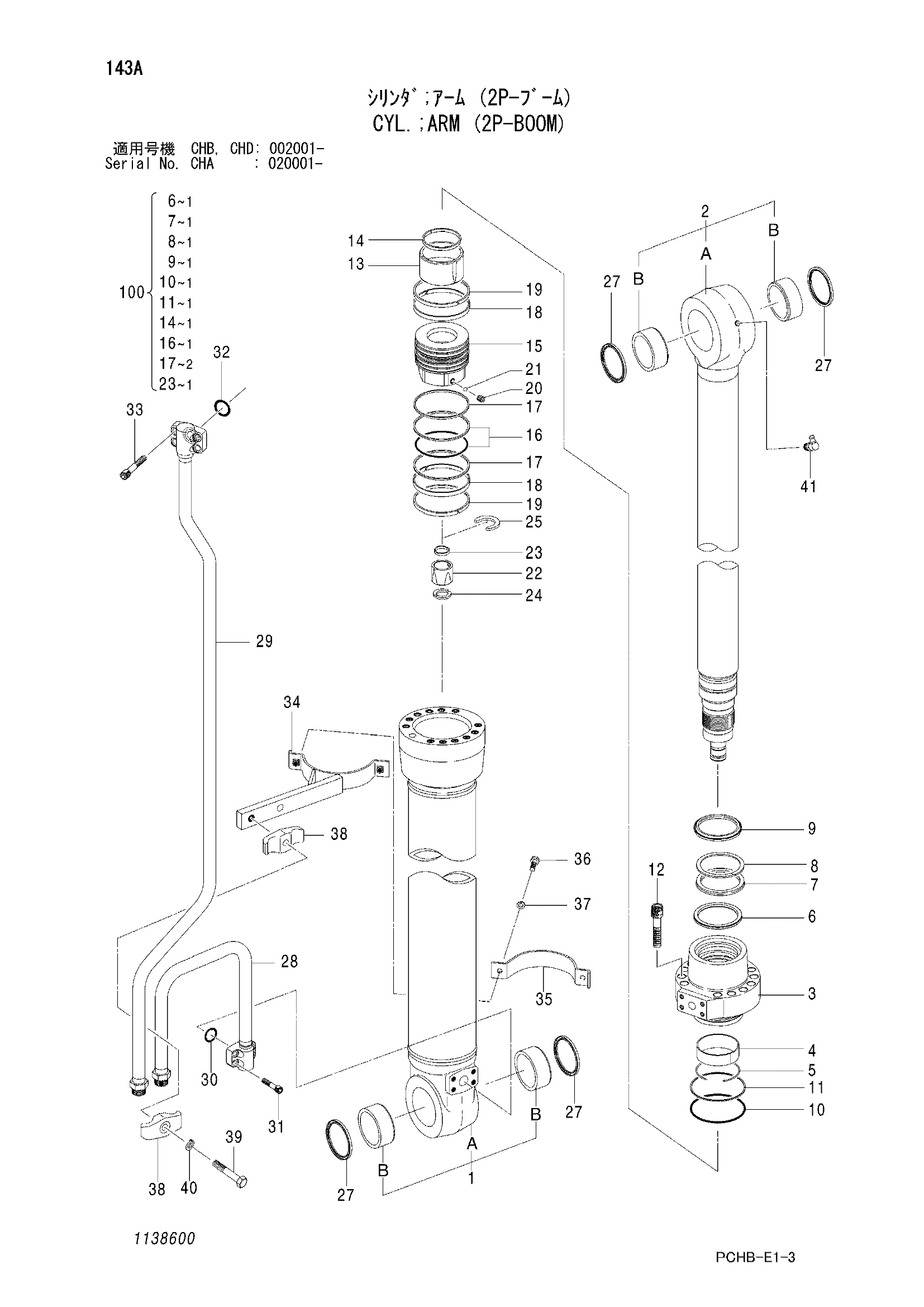

Заводская схема «Гидроцилиндр рукояти (2P-BOOM)» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4647567 | Гидроцилиндр рукояти | 1 | |
| 1 | 1138601 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4352398 | Втулка пальца | 2 |
| 2 | 1128302 | Шток поршня в сборе | 1 |
| 2B | 4352398 | Втулка пальца | 2 |
| 3 | 0871310 | Головка гидроцилиндра | 1 |
| 4 | 0325904 | Втулка | 1 |
| 5 | 0237407 | Стопорное кольцо | 1 |
| 6 | 1119303 | Кольцо | 1 |
| 7 | 1119304 | U-образная манжета | 1 |
| 8 | 0237419 | Опорное кольцо | 1 |
| 9 | 4428492 | Грязесъёмное кольцо | 1 |
| 10 | A811120 | Уплотнительное кольцо | 1 |
| 11 | 0223704 | Опорное кольцо | 1 |
| 12 | 0409705 | Болт с внутренним шестигранником | 12 |
| 13 | 0871304 | Амортизирующий подшипник | 1 |
| 14 | 1128303 | Уплотнение амортизатор | 1 |
| 15 | 1128304 | Поршень | 1 |
| 16 | 0223706 | Кольцо уплотнение в сборе | 1 |
| 17 | 0496706 | Опорное кольцо | 2 |
| 18 | 0926604 | Направляющее кольцо | 2 |
| 19 | 0223713 | Кольцо | 2 |
| 20 | 0309011 | Установочный винт | 1 |
| 21 | 0111707 | Стальной шарик | 1 |
| 22 | 0409913 | Амортизирующий подшипник | 1 |
| 23 | 0667411 | Уплотнение амортизатор | 1 |
| 24 | 0409915 | Ограничитель | 2 |
| 25 | 0409916 | Стопорное кольцо | 1 |
| 27 | 4067902 | Пылезащитное уплотнение | 4 |
| 28 | 4680372 | Трубка | 1 |
| 29 | 4680373 | Трубка | 1 |
| 30 | 4506430 | Уплотнительное кольцо | 1 |
| 31 | M341030 | Болт с внутренним шестигранником | 4 |
| 32 | 984614 | Уплотнительное кольцо | 1 |
| 33 | M341236 | Болт с внутренним шестигранником | 4 |
| 34-40 | 1138605 | Комплект лента | 1 |
| 34 | 1138604 | Лента | 1 |
| 35 | 4468607 | Лента | 1 |
| 36 | J901035 | Болт | 2 |
| 37 | A590910 | Шайба | 2 |
| 38 | 0236915 | Держатель | 2 |
| 39 | 0254312 | Болт | 1 |
| 40 | A590914 | Пружинная шайба | 1 |
| 41 | 0225709 | Пресс-маслёнка | 1 |
| 100 | 4667663 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
