Электромагнитный клапан — HITACHI ZX190W-3DARUMA

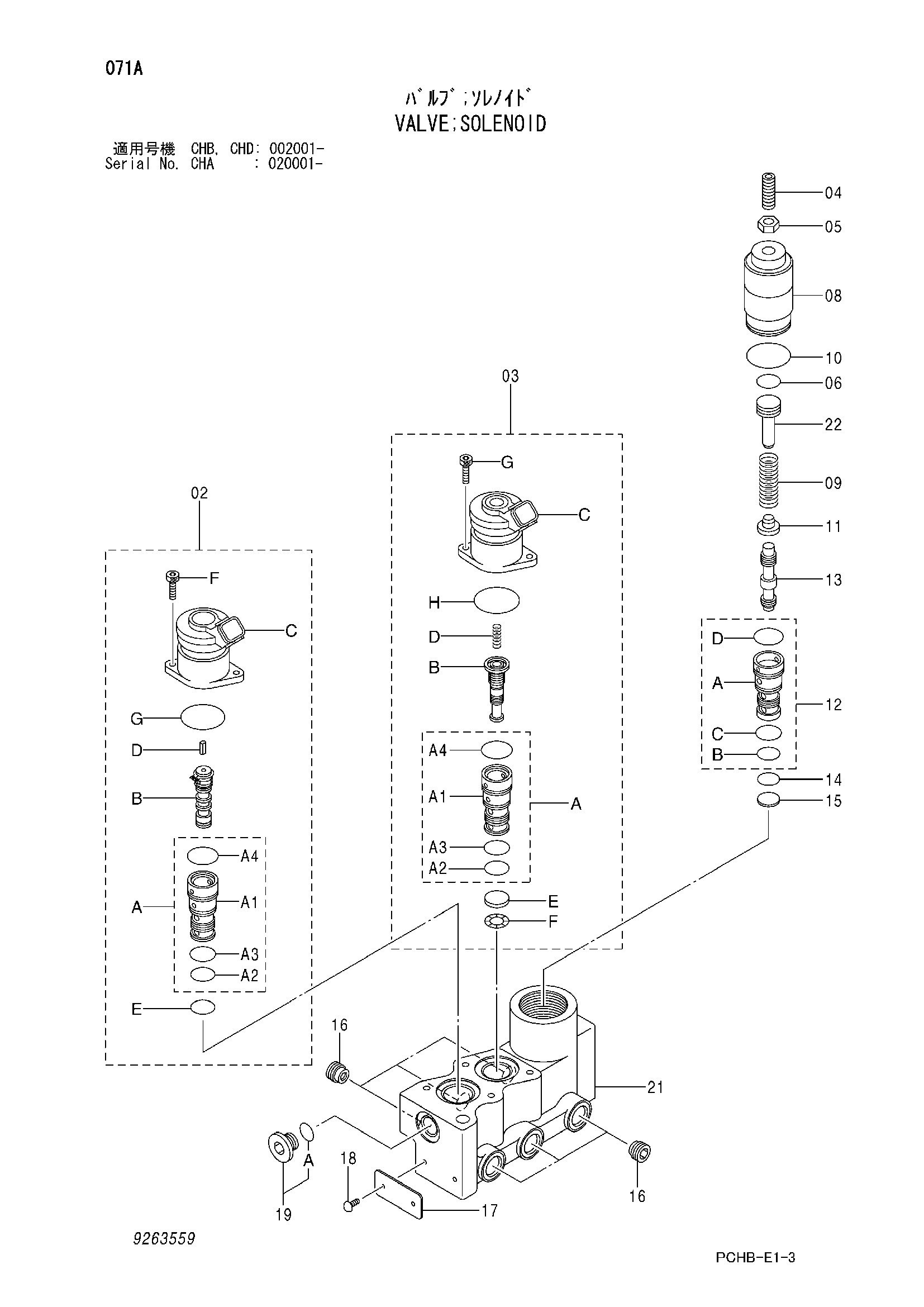

Заводская схема «Электромагнитный клапан» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9263559 | Электромагнитный клапан | 1 | |
| 02 | 9223051 | Электромагнитный клапан | 1 |
| 02A2 | 4185600 | Уплотнительное кольцо | 1 |
| 02A3 | 4484118 | Уплотнительное кольцо | 1 |
| 02A4 | 4484116 | Уплотнительное кольцо | 1 |
| 02D | 4600895 | Шток | 1 |
| 02E | 4489678 | Шайба | 1 |
| 02F | M340513 | Болт с внутренним шестигранником | 2 |
| 02G | 4484114 | Уплотнительное кольцо | 1 |
| 03 | 9218234 | Электромагнитный клапан | 1 |
| 03A2 | 4185600 | Уплотнительное кольцо | 1 |
| 03A3 | 4484118 | Уплотнительное кольцо | 1 |
| 03A4 | 4484116 | Уплотнительное кольцо | 1 |
| 03E | 4604450 | Пластина | 1 |
| 03F | 4489678 | Шайба | 1 |
| 03G | M340513 | Болт с внутренним шестигранником | 2 |
| 03H | 4484114 | Уплотнительное кольцо | 1 |
| 04 | 4618907 | Установочный винт | 1 |
| 05 | J950008 | Гайка | 1 |
| 06 | 985100 | Уплотнительное кольцо | 1 |
| 08 | 3107869 | Пробка | 1 |
| 09 | 4653367 | Пружина сжатия | 1 |
| 10 | 4484114 | Уплотнительное кольцо | 1 |
| 11 | 4605274 | Пробка | 1 |
| 12 | 9228863 | Втулка | 1 |
| 12A | 2049878 | Втулка | 1 |
| 12B | 4185600 | Уплотнительное кольцо | 1 |
| 12C | 4484118 | Уплотнительное кольцо | 1 |
| 12D | 4484116 | Уплотнительное кольцо | 1 |
| 13 | 3099104 | Золотник | 1 |
| 14 | 4506412 | Уплотнительное кольцо | 1 |
| 15 | 4605203 | Пластина | 1 |
| 16 | 9761179 | Пробка | 6 |
| 17 | 3096811 | Информационная табличка | 1 |
| 18 | M491832 | Приводной винт | 2 |
| 19 | 9230458 | Пробка | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 1033642 | Корпус | 1 |
| 22 | 4667327 | Сиденье | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
