Гидромолот, гидроножницы трубопроводы (моно-боом)(3/4"X1) — HITACHI ZX190W-3DARUMA

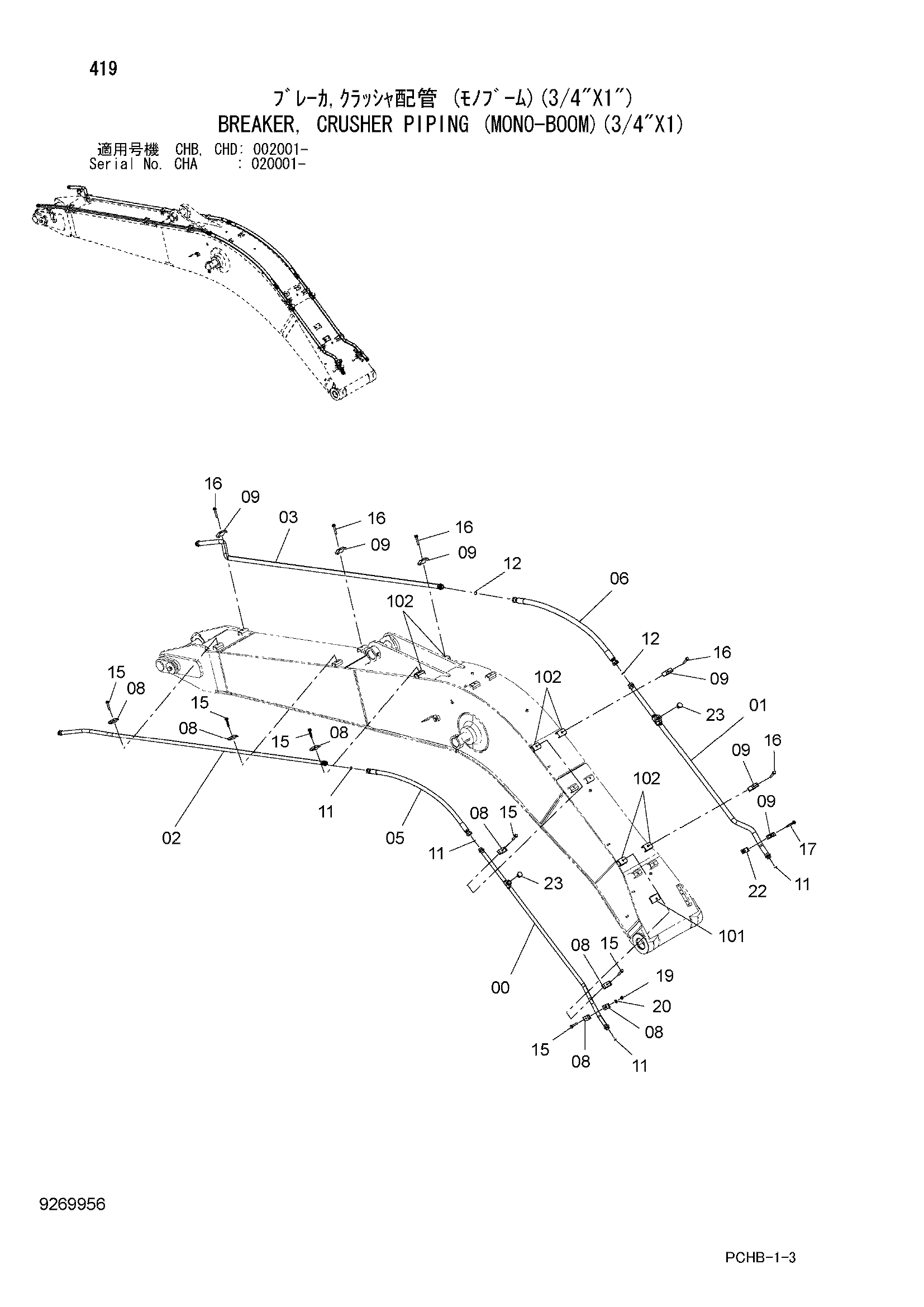

Заводская схема «Гидромолот, гидроножницы трубопроводы (моно-боом)(3/4"X1)» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105317 | Трубка | 1 |
| 01 | 8105318 | Трубка | 1 |
| 02 | 8087521 | Трубка | 1 |
| 03 | 8092427 | Трубка | 1 |
| 05 | 4662647 | Шланг | 1 |
| 06 | 4662954 | Шланг | 1 |
| 08 | 4189859 | Хомут трубки | 7 |
| 09 | 4153488 | Хомут трубки | 6 |
| 11 | 4187308 | Уплотнительное кольцо | 4 |
| 12 | 4187328 | Уплотнительное кольцо | 2 |
| 15 | 4661579 | Болт с шайбой | 6 |
| 15A | J901265 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4657481 | Болт с шайбой | 5 |
| 16A | J901275 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4665709 | Болт с шайбой | 1 |
| 17A | J901285 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | J950012 | Гайка | 1 |
| 20 | J222012 | Шайба | 1 |
| 22 | 9766211 | Седло винта | 1 |
| 23 | A885006 | Пробка | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 101 | 9767272 | Кронштейн | 1 |
| 102 | 9765301 | Седло винта | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
