Крышка двигателя — HITACHI ZX190W-3DARUMA

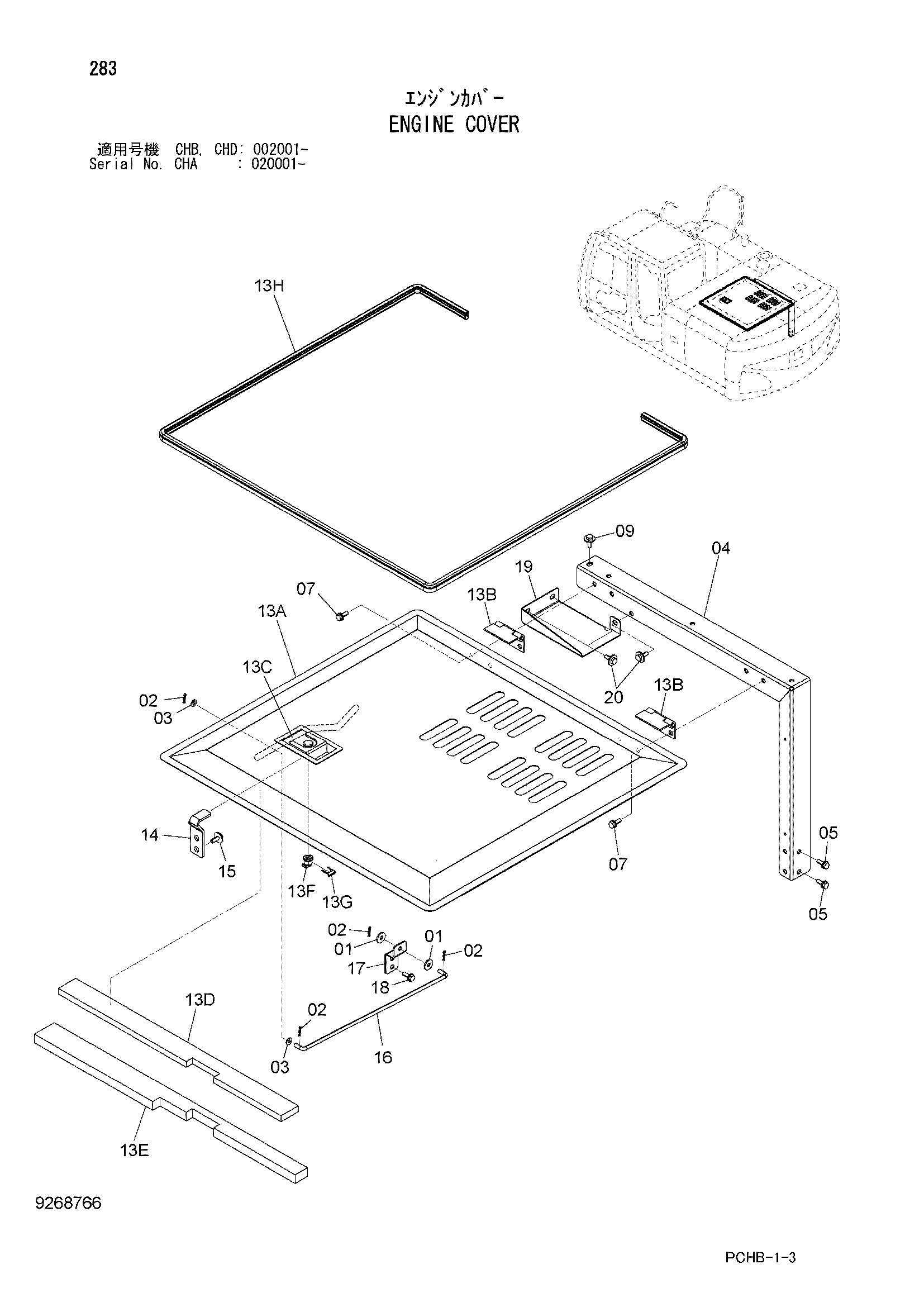

Заводская схема «Крышка двигателя» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J217083 | Шайба | 2 |
| 02 | 4022698 | Стопорный палец | 4 |
| 03 | A590110 | Плоская шайба | 2 |
| 04 | 7051242 | Опора | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | J271030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | J281030 | Болт с шайбой | 1 |
| 09A | J901030 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 13 | 7051323 | Крышка двигатель в сборе | 1 |
| 13A | 6024899 | Крышка двигатель | 1 |
| 13B | 3072015 | Петля | 2 |
| 13C | 4409395 | Замок | 1 |
| 13D | 4658571 | Резиновая прокладка | 1 |
| 13E | 4658570 | Резиновая прокладка | 1 |
| 13F | 4409396 | Гидроцилиндр. блокировка | 1 |
| 13G | 4461342 | Зажим | 1 |
| 13H | 4658755 | Уплотнительная окантовка | 1 |
| 14 | 4659350 | Кронштейн | 1 |
| 15 | J281030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | 4661012 | Стойка | 1 |
| 17 | 4661335 | Кронштейн | 1 |
| 18 | J271030 | Болт с шайбой | 2 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 3109005 | Крышка | 1 |
| 20 | J281030 | Болт с шайбой | 3 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
