Мост передний (4/6)(широкий) — HITACHI ZX190W-3DARUMA

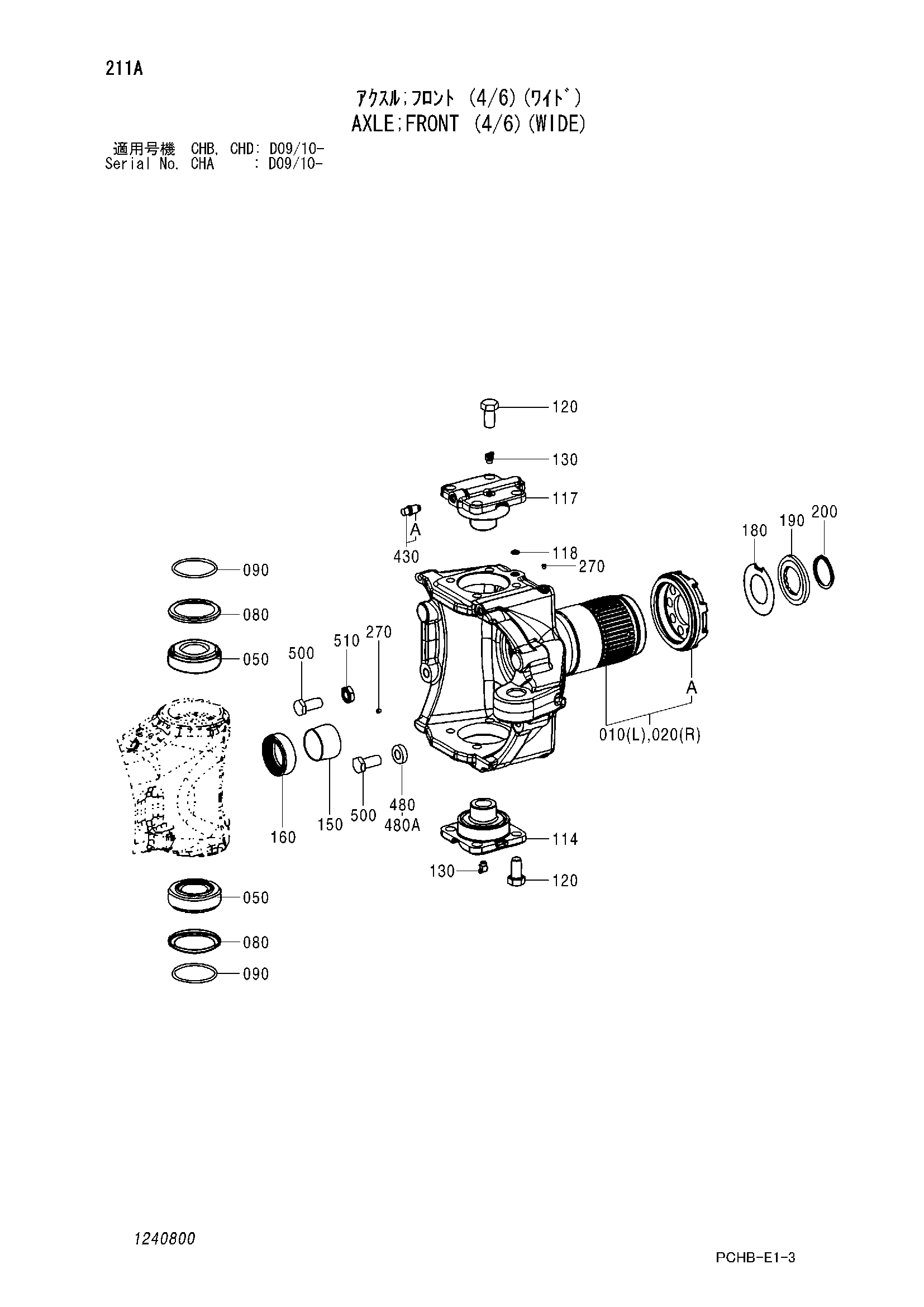

Заводская схема «Мост передний (4/6)(широкий)» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4707694 | Мост передний (4/6) | 1 | |
| 010 | 1234401 | Корпус | 1 |
| 010A | 1139502 | Гайка | 1 |
| 020 | 1234402 | Корпус | 1 |
| 020A | 1139502 | Гайка | 1 |
| 050 | 1234403 | Подшипник. ролл | 4 |
| 080 | 0884405 | Уплотнение | 4 |
| 090 | 0884406 | Уплотнительное кольцо | 4 |
| 114 | 1234404 | Палец | 2 |
| 117 | 1234405 | Палец | 2 |
| 118 | 0886921 | Уплотнительное кольцо | 2 |
| 120 | 1144001 | Болт | 16 |
| 130 | 1139511 | Пресс-маслёнка | 4 |
| 150 | 0885401 | Втулка | 2 |
| 160 | 1234304 | Уплотнение | 2 |
| 180 | 1139515 | Упорная шайба | 2 |
| 190 | 1139516 | Упорная шайба | 2 |
| 200 | 1139517 | Стопорное кольцо | 2 |
| 270 | 1139518 | Пробка | 6 |
| 430 | 0884425 | Клапан | 2 |
| 430A | 0884426 | Колпачок | 1 |
| 480A | 1139521 | Шайба 6.0mm | 1 |
| 480A | 1139522 | Шайба 6.5mm | 1 |
| 480A | 1139523 | Шайба 4.0mm | 1 |
| 480A | 1139524 | Шайба 5.0mm | 1 |
| 480A | 1139525 | Шайба 5.5mm | 1 |
| 480A | 1139526 | Шайба 4.5mm | 1 |
| 480A | 1140703 | Шайба 2.0mm | 1 |
| 480A | 1139527 | Шайба 3.0mm | 1 |
| 480A | 0884429 | Шайба 8.0mm | 1 |
| 480A | 0884428 | Шайба 9.0mm | 1 |
| 480A | 0884427 | Шайба 10.0mm | 1 |
| 480A | 0884433 | Шайба 11.0mm | 1 |
| 480A | 0884435 | Шайба 12.0mm | 1 |
| 480A | 0884437 | Шайба 13.0mm | 1 |
| 480A | 0884439 | Шайба 14.0mm | 1 |
| 500 | 1144002 | Болт | 4 |
| 510 | 1234406 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
