Основные гидролинии (2P-BOOM) — HITACHI ZX190W-3DARUMA

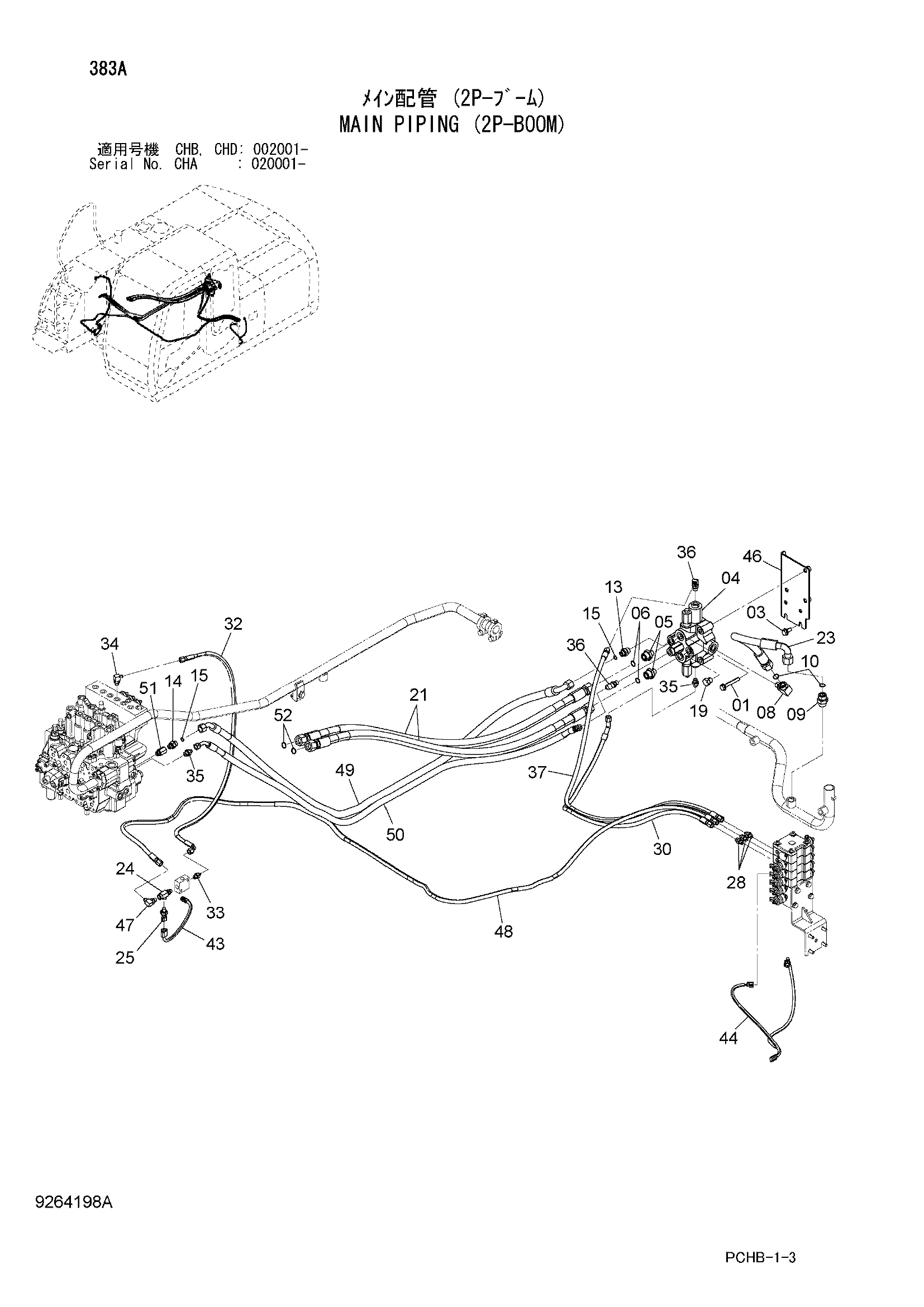

Заводская схема «Основные гидролинии (2P-BOOM)» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271285 | Болт с шайбой | 3 |
| 01A | J901285 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | J271230 | Болт с шайбой | 3 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4674114 | Гидрораспределитель | 1 |
| 05 | 4197530 | Адаптер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 2 |
| 08 | A853346 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A853166 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 13 | A853144 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4198407 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 19 | A885004 | Пробка | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 9185593 | Шланг в сборе | 2 |
| 21A | 4254435 | Шланг | 1 |
| 21B | 4327294 | Защитный кожух | 1 |
| 23 | 4223584 | Шланг | 1 |
| 24 | 4454002 | Тройник | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4436535 | Датчик давления | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852123 | Адаптер | 3 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4657757 | Шланг (S2) | 1 |
| 32 | 9273409 | Шланг в сборе | 1 |
| 32A | 4664669 | Шланг (DP) | 1 |
| 32B | 4327293 | Защитный кожух | 2 |
| 33 | A852122 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852322 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A852133 | Адаптер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | A852333 | Угловой штуцер | 2 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4664673 замена: 4692543 | Шланг (S1) | 1 |
| 37 | 4692543 | Шланг (S1) | 1 |
| 43 | 4660187 | Жгут проводов | 1 |
| 44 | 4668215 | Жгут проводов | 1 |
| 46 | 9768430 | Кронштейн | 1 |
| 47 | A852323 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 9285330 | Шланг в сборе | 1 |
| 48A | 4674382 | Шланг (S3) | 1 |
| 48B | 4327293 | Защитный кожух | 1 |
| 49 | 9281277 | Шланг в сборе | 1 |
| 49A | 4674379 | Шланг (A4) | 1 |
| 49B | 4327293 | Защитный кожух | 5 |
| 50 | 9281276 | Шланг в сборе | 1 |
| 50A | 4674378 | Шланг (A9) | 1 |
| 50B | 4327293 | Защитный кожух | 5 |
| 51 | 4214603 | Адаптер | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
