Дверь — HITACHI ZX190W-3DARUMA

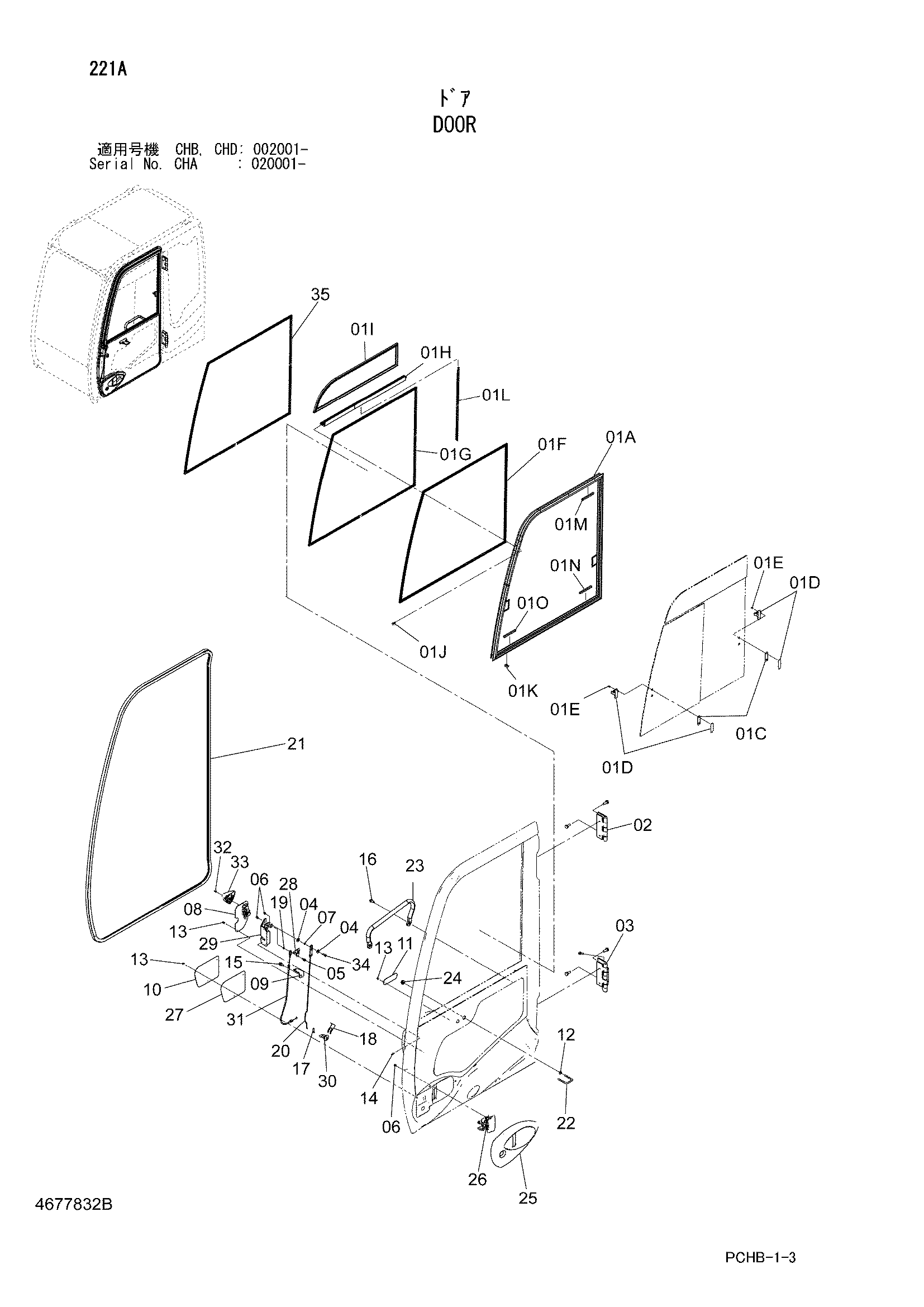

Заводская схема «Дверь» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4677833 | Рамка окна | 1 |
| 01A | 4677834 | Рама окно | 1 |
| 01C | 4372093 | Проставка | 2 |
| 01D | 4369653 | Блокировка в сборе | 2 |
| 01E | 4607512 | Винт с шайбой | 4 |
| 01F | 4677836 | Втулка | 1 |
| 01G | 4677835 | Втулка | 1 |
| 01H | 4677842 | Рама окно | 1 |
| 01I | 4697332 | Резиновая прокладка | 1 |
| 01J | 4666384 | Самонарезающий винт | 2 |
| 01K | 4411682 | Резиновая прокладка | 2 |
| 01L | 4690553 | Втулка | 1 |
| 01M | 4690682 | Ограничитель | 1 |
| 01N | 4690683 | Ограничитель | 1 |
| 01O | 4690684 | Ограничитель | 1 |
| 02 | 4665496 | Петля дверь | 1 |
| 03 | 4665497 | Петля дверь | 1 |
| 04 | 4662770 | Шайба | 2 |
| 05 | 4662730 | Болт с шайбой | 1 |
| 06 | 4608999 | Гайка | 4 |
| 07 | 4665508 | Проставка | 1 |
| 08 | 4665489 | Рукоятка внутренний | 1 |
| 09 | 4665502 | Кронштейн | 1 |
| 10 | 4665500 | Крышка | 1 |
| 11 | 4665501 | Крышка | 1 |
| 12 | A590108 | Плоская шайба | 2 |
| 13 | 4456428 | Винт с шайбой | 8 |
| 14 | 4665506 | Винт с шайбой | 3 |
| 15 | 4444669 | Винт с шайбой | 1 |
| 16 | 4665505 | Винт с шайбой | 2 |
| 17 | 4444664 | Держатель | 1 |
| 18 | 4372091 | Зажим | 1 |
| 19 | 4665494 | Проставка | 1 |
| 20 | 4665492 | Шток | 1 |
| 21 | 4665504 | Втулка уплотнение | 1 |
| 22 | 4665495 | U-образный болт | 1 |
| 23 | 4677837 | Поручень | 1 |
| 24 | 4603012 | Гайка спекиал | 2 |
| 25 | 4665488 | Крышка | 1 |
| 26 | 4369645 | Рукоятка наружный | 1 |
| 27 | 4665503 | Уплотнение | 1 |
| 28 | 4665499 | Кронштейн | 1 |
| 29 | 4461933 | Замок двери | 1 |
| 30 | 4665491 | Шпонка | 1 |
| 31 | 4665493 | Провод | 1 |
| 32 | 4662252 | Винт с шайбой | 1 |
| 33 | 4665490 | Рукоятка | 1 |
| 34 | 4658095 | Болт с шайбой | 1 |
| 35 | 4665634 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
