Нижняя защита — HITACHI ZX190W-3DARUMA

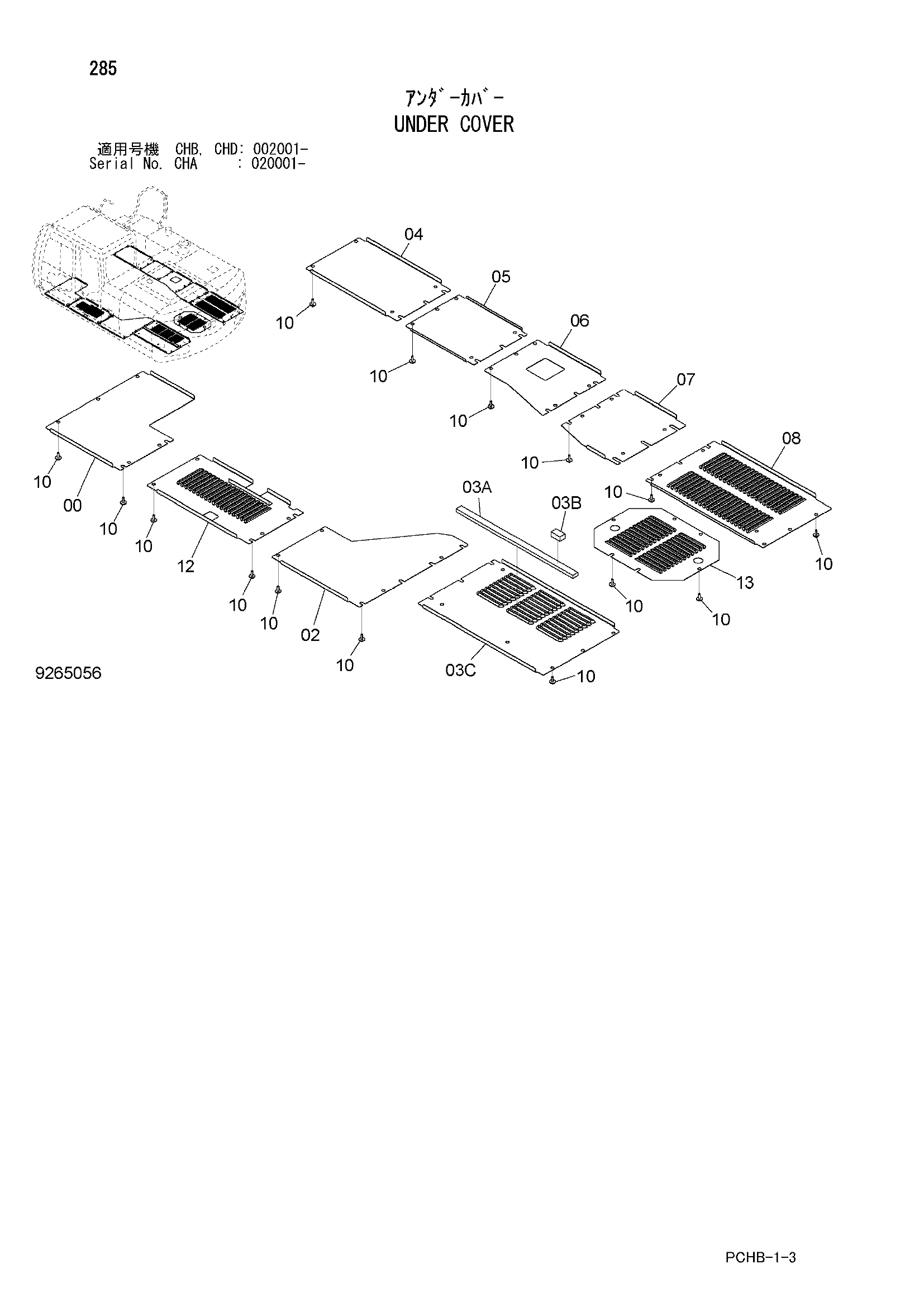

Заводская схема «Нижняя защита» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3108246 | Крышка | 1 |
| 02 | 3108255 | Крышка | 1 |
| 03 | 8105446 | Крышка в сборе | 1 |
| 03A | 4654800 | Резиновая прокладка | 1 |
| 03B | 4417881 | Резиновая прокладка | 1 |
| 03C | 3109565 | Крышка | 1 |
| 04 | 3108247 | Крышка | 1 |
| 05 | 3108248 | Крышка | 1 |
| 06 | 3108249 | Крышка | 1 |
| 07 | 3108250 | Крышка | 1 |
| 08 | 3108380 | Крышка | 1 |
| 10 | J281035 | Болт с шайбой | 41 |
| 10A | J901035 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 12 | 8108695 | Крышка | 1 |
| 13 | 3109560 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
