Задний трубопроводы — HITACHI ZX190W-3DARUMA

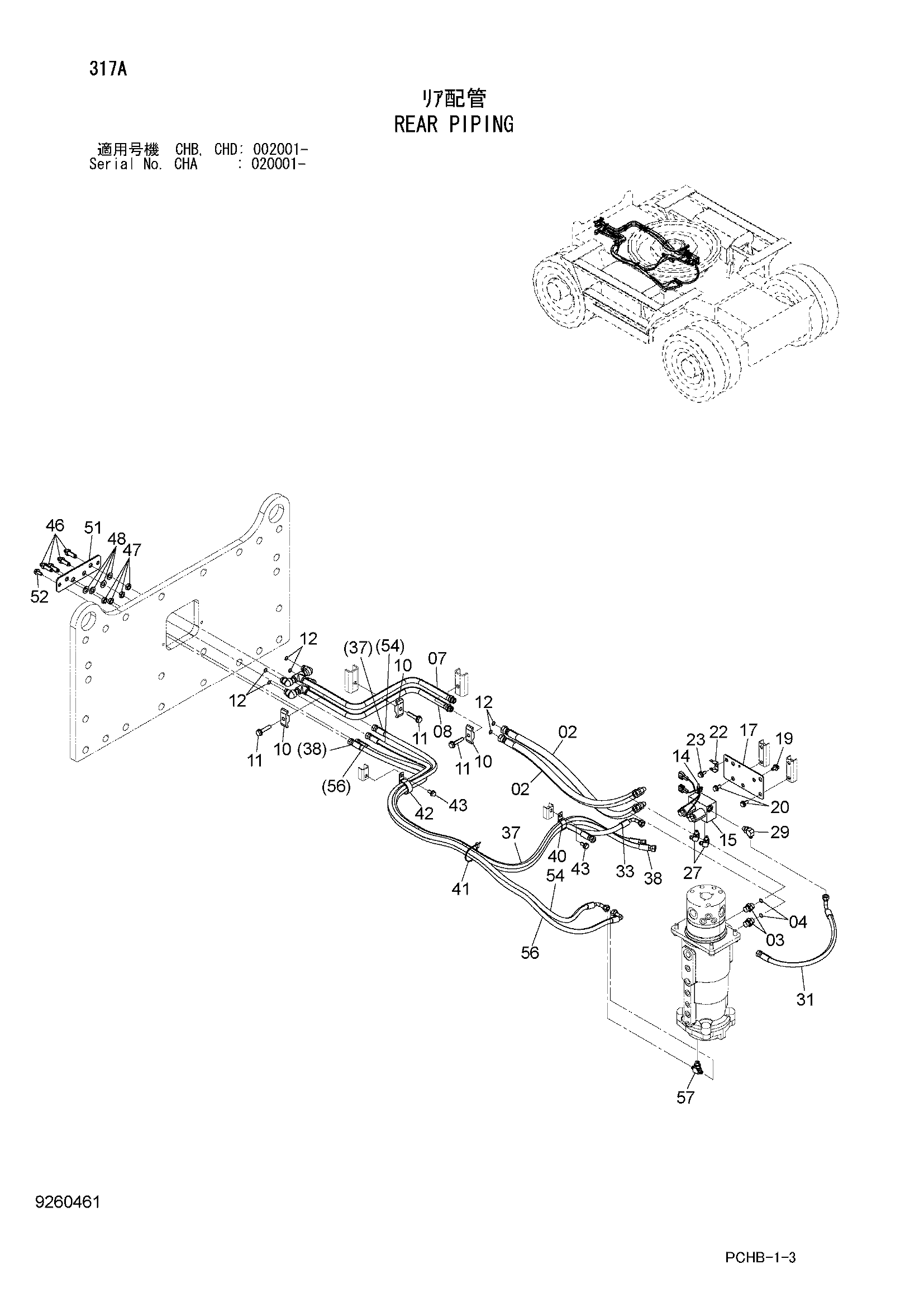

Заводская схема «Задний трубопроводы» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9224599 | Шланг в сборе | 2 |
| 02A | 4600685 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 2 |
| 03 | A853144 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 2 |
| 07 | 8103756 | Трубка | 1 |
| 08 | 8103757 | Трубка | 1 |
| 10 | 4189858 | Хомут трубки | 3 |
| 11 | J271260 | Болт с шайбой | 3 |
| 11A | J901260 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 6 |
| 14 | 4254600 | Зажим | 1 |
| 15 | 4463199 | Электромагнитный клапан | 1 |
| 17 | 9765720 | Кронштейн | 1 |
| 19 | J271020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J271025 | Болт с шайбой | 4 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4602634 | Кронштейн | 1 |
| 23 | J271025 | Болт с шайбой | 1 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 27 | A852323 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852333 | Угловой штуцер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 9265954 | Шланг в сборе | 1 |
| 31A | 4448946 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 1 |
| 33 | 9265954 | Шланг в сборе | 1 |
| 33A | 4448946 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 1 |
| 37 | 9271447 | Шланг в сборе | 1 |
| 37A | 4663308 | Шланг (A) | 1 |
| 37B | 4327293 | Защитный кожух | 3 |
| 38 | 9271454 | Шланг в сборе | 1 |
| 38A | 4663310 | Шланг (B) | 1 |
| 38B | 4327293 | Защитный кожух | 3 |
| 40 | 4190282 | Зажим | 1 |
| 41 | 4055312 | Ленточный зажим | 1 |
| 42 | 4193848 | Зажим | 1 |
| 43 | J271025 | Болт с шайбой | 2 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 46 | 4317426 | Адаптер | 4 |
| 47 | 4202531 | Гайка | 4 |
| 48 | A590114 | Плоская шайба | 4 |
| 51 | 4649163 | Пластина | 1 |
| 52 | J271025 | Болт с шайбой | 2 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 54 | 9271400 | Шланг в сборе | 1 |
| 54A | 4663268 | Шланг | 1 |
| 54B | 4327293 | Защитный кожух | 3 |
| 56 | 9265983 | Шланг в сборе | 1 |
| 56A | 4647882 | Шланг (DR) | 1 |
| 56B | 4327293 | Защитный кожух | 3 |
| 57 | A852533 | Тройник | 1 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
