Обратный клапан — HITACHI ZX190W-3DARUMA

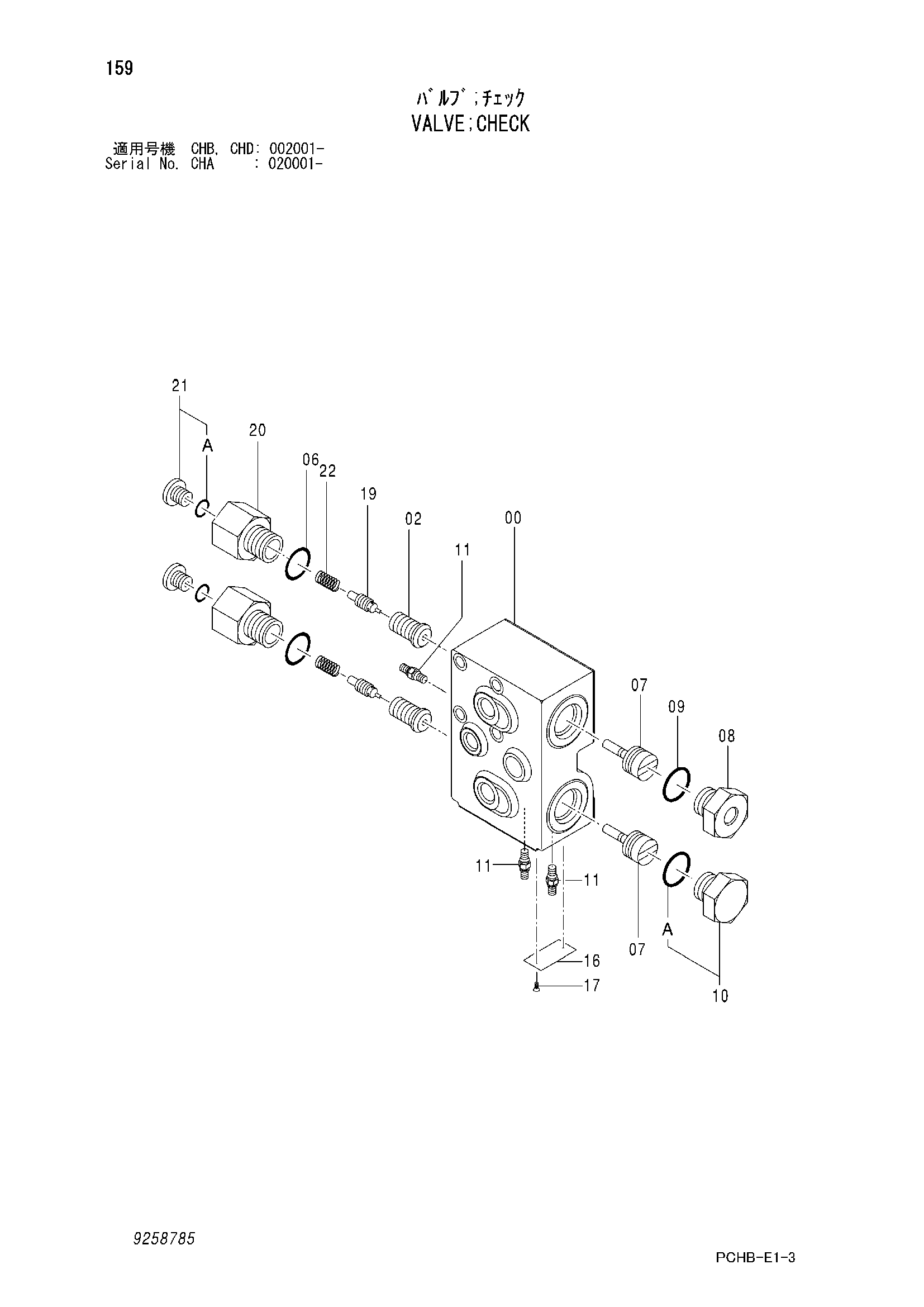

Заводская схема «Обратный клапан» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9258785 | Обратный клапан | 1 | |
| 00 | 1033569 | Корпус | 1 |
| 02 | 4484280 | Втулка | 2 |
| 06 | 4509182 | Уплотнительное кольцо | 2 |
| 07 | 4647798 | Поршень | 2 |
| 08 | 4484431 | Пробка | 1 |
| 09 | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A885006 | Пробка | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 3095884 | Пробка | 3 |
| 16 | 3096811 | Информационная табличка | 1 |
| 17 | M491832 | Приводной винт | 2 |
| 19 | 4668546 | Тарельчатый клапан | 2 |
| 20 | 4647974 | Пробка | 2 |
| 21 | 9134110 | Пробка | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4668657 | Пружина сжатия | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
