Гидроцилиндр трубопроводы — HITACHI ZX190W-3DARUMA

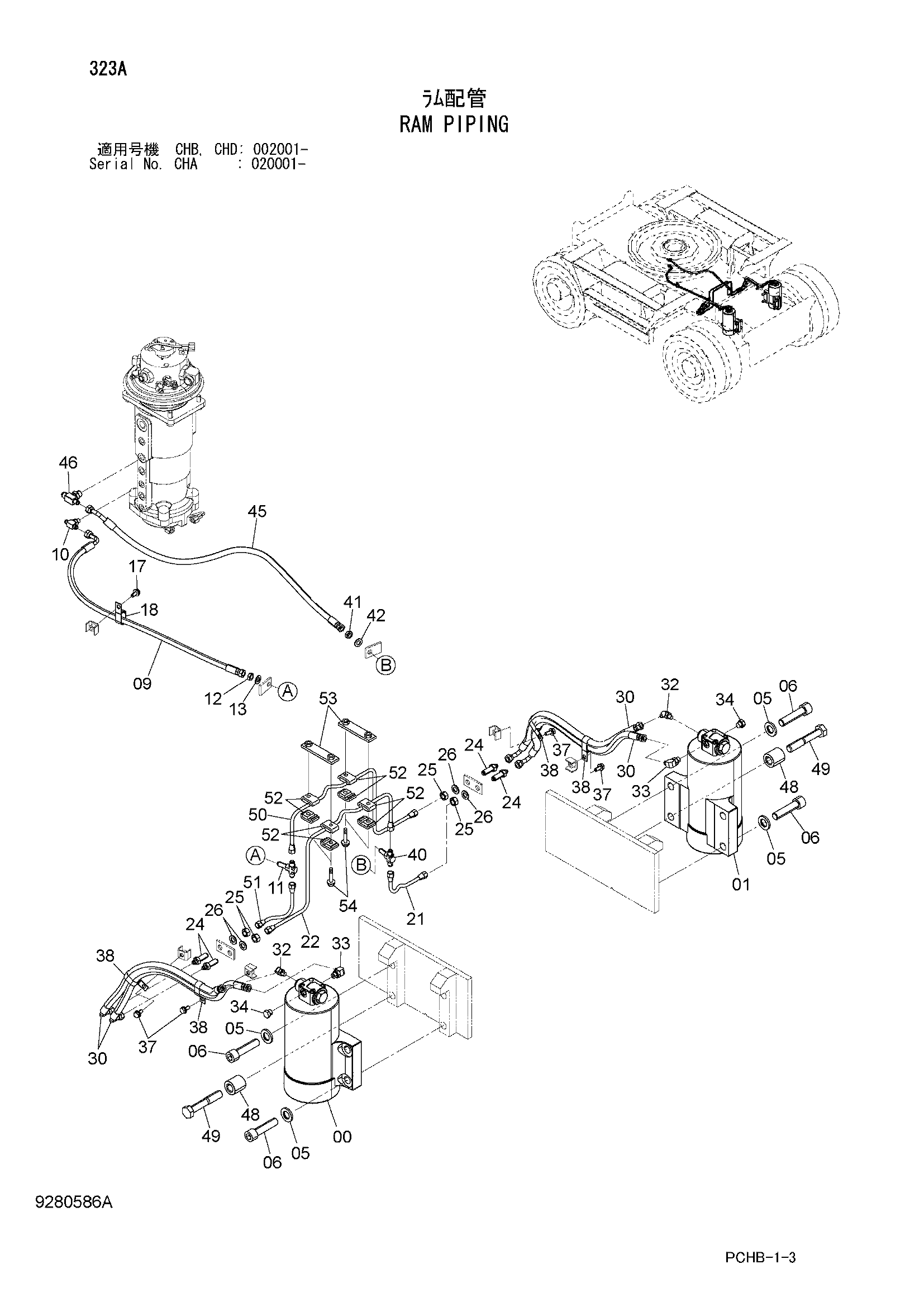

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4641088 | Гидроцилиндр. гидроцилиндр | 1 |
| 01 | 4646370 | Гидроцилиндр. гидроцилиндр | 1 |
| 05 | J222024 | Шайба | 6 |
| 06 | M342400 | Болт с внутренним шестигранником | 6 |
| 09 | 9223936 | Шланг в сборе | 1 |
| 09A | 4489635 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 10 | A852523 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4280282 | Тройник | 1 |
| 12 | 4202531 | Гайка | 1 |
| 13 | A590114 | Плоская шайба | 1 |
| 17 | J271025 | Болт с шайбой | 1 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4190266 | Зажим | 1 |
| 21 | 3112669 | Трубка | 1 |
| 22 | 3112673 | Трубка | 1 |
| 24 | 4183224 | Адаптер | 4 |
| 25 | J952016 | Гайка | 4 |
| 26 | A590116 | Плоская шайба | 4 |
| 30 | 4659943 | Шланг | 4 |
| 32 | A852223 | Угловой штуцер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852333 | Угловой штуцер | 2 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A885003 | Пробка | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | J271025 | Болт с шайбой | 4 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4190266 | Зажим | 4 |
| 40 | 4280282 | Тройник | 1 |
| 41 | 4202531 | Гайка | 1 |
| 42 | A590114 | Плоская шайба | 1 |
| 45 | 9265952 | Шланг в сборе | 1 |
| 45A | 4466511 | Шланг | 1 |
| 45B | 4327293 | Защитный кожух | 2 |
| 46 | 4266330 | Тройник | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4672778 | Проставка | 2 |
| 49 | J932408 | Болт | 2 |
| 50 | 3112674 | Трубка | 1 |
| 51 | 3112670 | Трубка | 1 |
| 52 | 4367706 | Хомут | 8 |
| 53 | 9769200 | Седло винта | 2 |
| 54 | J260630 | Болт с шайбой | 4 |
| 54A | J900630 | Болт | 1 |
| 54B | A590196 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
