Пилотные гидролинии (C) — HITACHI ZX190W-3DARUMA

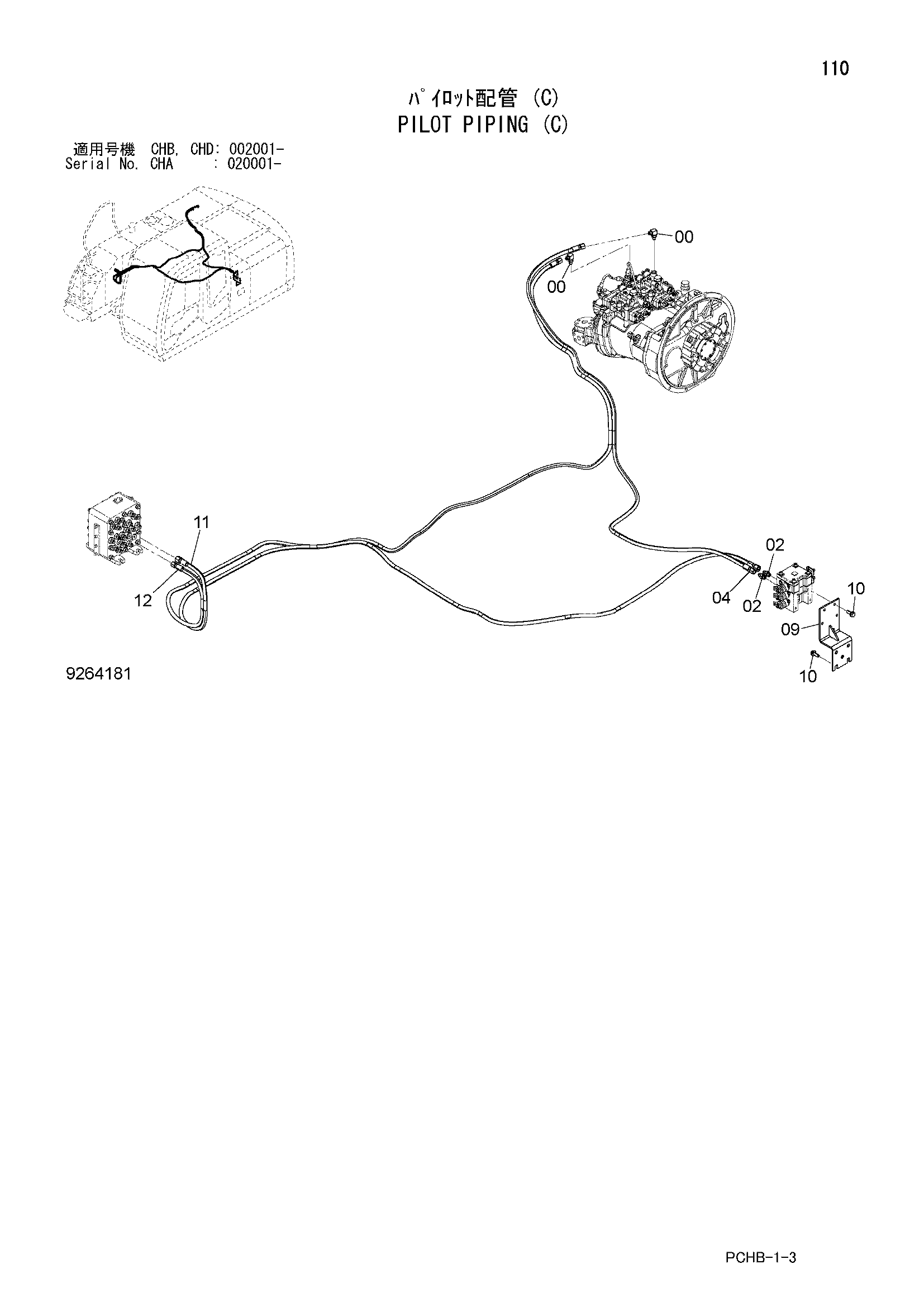

Заводская схема «Пилотные гидролинии (C)» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4655847 | Шланг (SB) | 1 |
| 09 | 8105265 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 8 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 9280177 | Шланг в сборе | 1 |
| 11A | 4664649 | Шланг (A1) | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 12 | 9281350 | Шланг в сборе | 1 |
| 12A | 4664648 | Шланг (SA) | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
