Гидролинии рабочего оборудования (2P-BOOM) — HITACHI ZX190W-3DARUMA

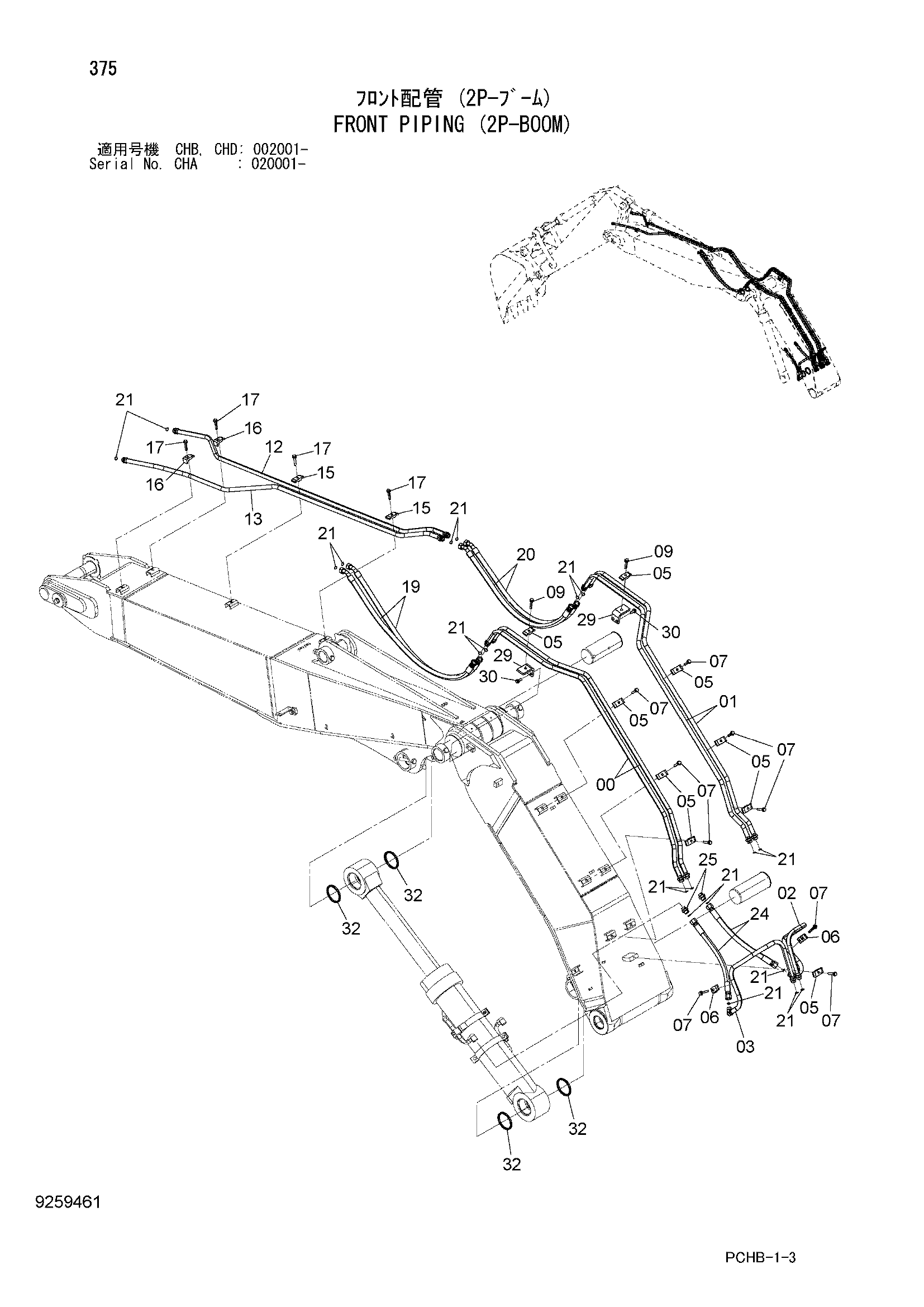

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM)» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103684 | Трубка | 2 |
| 01 | 8103685 | Трубка | 2 |
| 02 | 8103688 | Трубка | 1 |
| 03 | 8103689 | Трубка | 1 |
| 05 | 4189859 | Хомут трубки | 9 |
| 06 | 4190126 | Хомут трубки | 2 |
| 07 | J271265 | Болт с шайбой | 9 |
| 07A | J901265 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | J271270 | Болт с шайбой | 2 |
| 09A | J901270 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 12 | 8103686 | Трубка | 1 |
| 13 | 8103687 | Трубка | 1 |
| 15 | 4189859 | Хомут трубки | 2 |
| 16 | 4190126 | Хомут трубки | 2 |
| 17 | J271265 | Болт с шайбой | 4 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4666865 | Шланг | 2 |
| 20 | 4666866 | Шланг | 2 |
| 21 | 4187308 | Уплотнительное кольцо | 20 |
| 24 | 4649496 | Шланг | 2 |
| 25 | A853166 | Адаптер | 2 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 9766961 | Кронштейн | 2 |
| 30 | J271235 | Болт с шайбой | 4 |
| 30A | J901235 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 32 | 4085479 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
