Отвал трубопроводы (верхняя платформа) — HITACHI ZX190W-3DARUMA

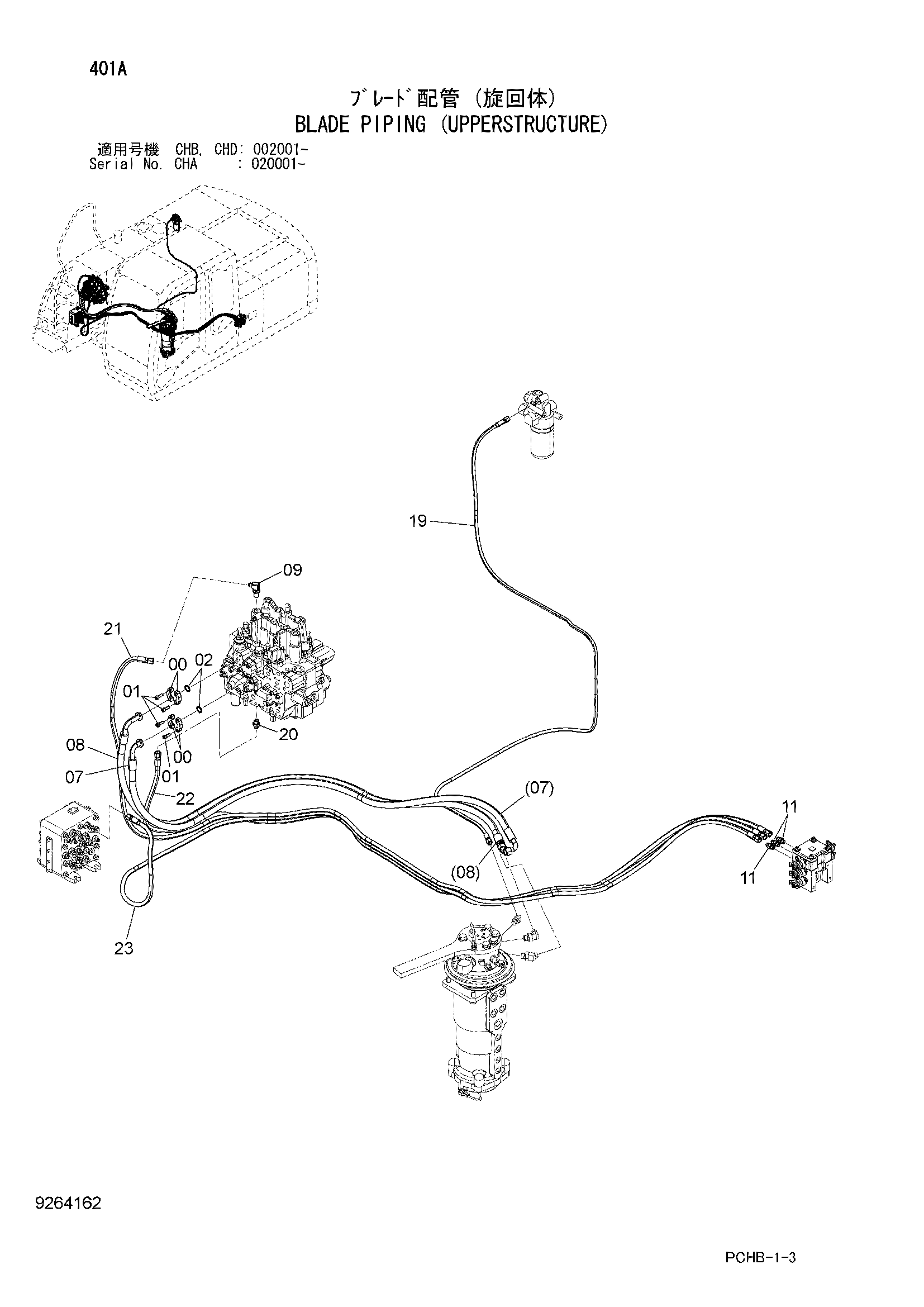

Заводская схема «Отвал трубопроводы (верхняя платформа)» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4510173 | Разъёмный фланец | 4 |
| 01 | J780825 | Болт с внутренним шестигранником | 8 |
| 02 | 4510167 | Уплотнительное кольцо | 2 |
| 07 | 9264857 | Шланг в сборе | 1 |
| 07A | 4655648 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 4 |
| 08 | 9264856 замена: 9309261 | Шланг в сборе | 1 |
| 08A | 4655647 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 5 |
| 08 | 9309261 | Шланг в сборе | 1 |
| 08A | 4706637 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 7 |
| 09 | 4208913 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852123 | Адаптер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4664670 | Шланг (4) | 1 |
| 20 | A852133 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 9280176 | Шланг в сборе | 1 |
| 21A | 4440364 | Шланг (10) | 1 |
| 21B | 4327293 | Защитный кожух | 1 |
| 22 | 9280185 | Шланг в сборе | 1 |
| 22A | 4451221 | Шланг (9) | 1 |
| 22B | 4327293 | Защитный кожух | 1 |
| 23 | 9280184 замена: 9296984 | Шланг в сборе | 1 |
| 23 | 9296984 | Шланг в сборе | 1 |
| 23A | 4603615 | Шланг (M) | 1 |
| 23A | 4682879 | Шланг (M) | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
