Пилотные гидролинии (H) — HITACHI ZX190W-3DARUMA

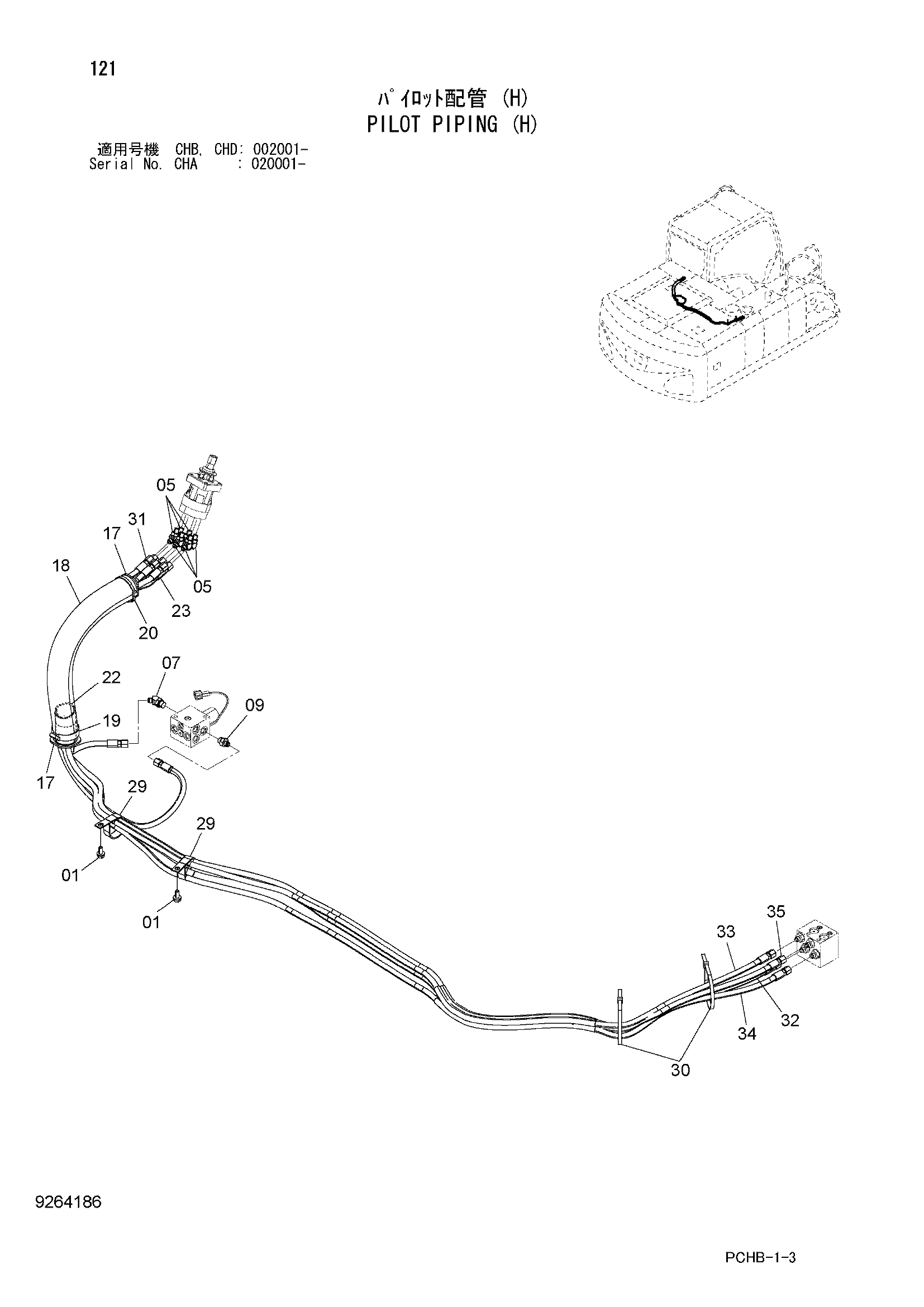

Заводская схема «Пилотные гидролинии (H)» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 05 | A852223 | Угловой штуцер | 6 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852233 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4261938 | Фильтр | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 3079728 | Втулка | 2 |
| 18 | 4629782 | Шланг | 1 |
| 19 | 4351774 | Хомут провод | 1 |
| 20 | 4323613 | Ленточный зажим | 2 |
| 22 | 4669248 | Резиновая прокладка | 1 |
| 23 | 4664680 | Шланг | 1 |
| 29 | 4193816 | Зажим | 2 |
| 30 | 4055312 | Ленточный зажим | 2 |
| 31 | 4673224 | Шланг | 1 |
| 32 | 9280171 | Шланг в сборе | 1 |
| 32A | 4664632 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 33 | 9280170 | Шланг в сборе | 1 |
| 33A | 4664633 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 1 |
| 34 | 9280172 | Шланг в сборе | 1 |
| 34A | 4664725 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 1 |
| 35 | 9280181 | Шланг в сборе | 1 |
| 35A | 4664726 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
