Шланг защита от разрыва клапан трубопроводы (1)(рукоять)(моноблочный стрела) — HITACHI ZX190W-3DARUMA

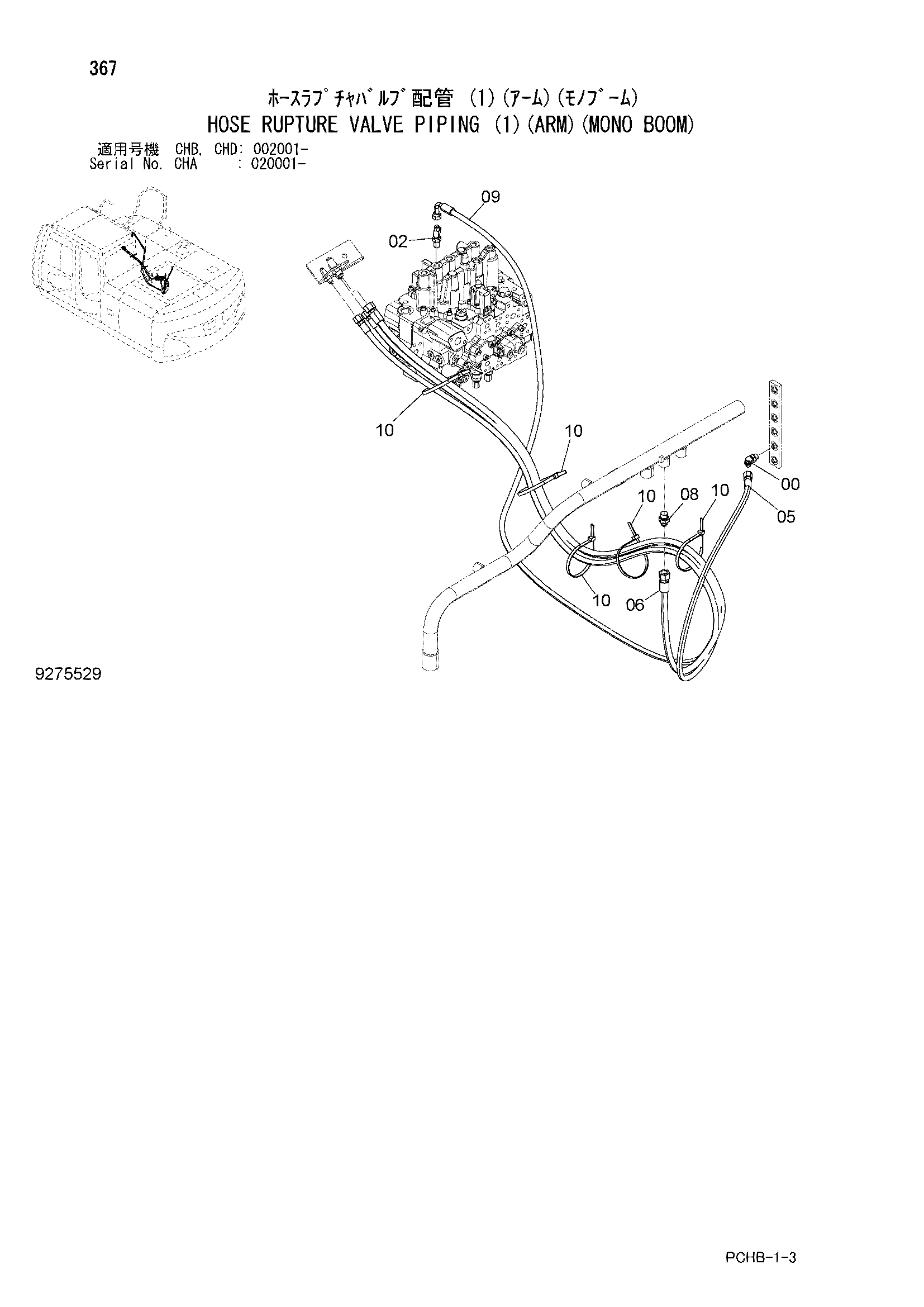

Заводская схема «Шланг защита от разрыва клапан трубопроводы (1)(рукоять)(моноблочный стрела)» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852233 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4208910 | Тройник | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 9276105 | Шланг в сборе | 1 |
| 05A | 4667383 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 7 |
| 06 | 9276326 | Шланг в сборе | 1 |
| 06A | 4669075 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 6 |
| 08 | A852144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 9283273 | Шланг в сборе | 1 |
| 09A | 4676390 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 10 |
| 10 | 4323613 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
