Гидролинии рабочего оборудования — HITACHI ZX190W-3DARUMA

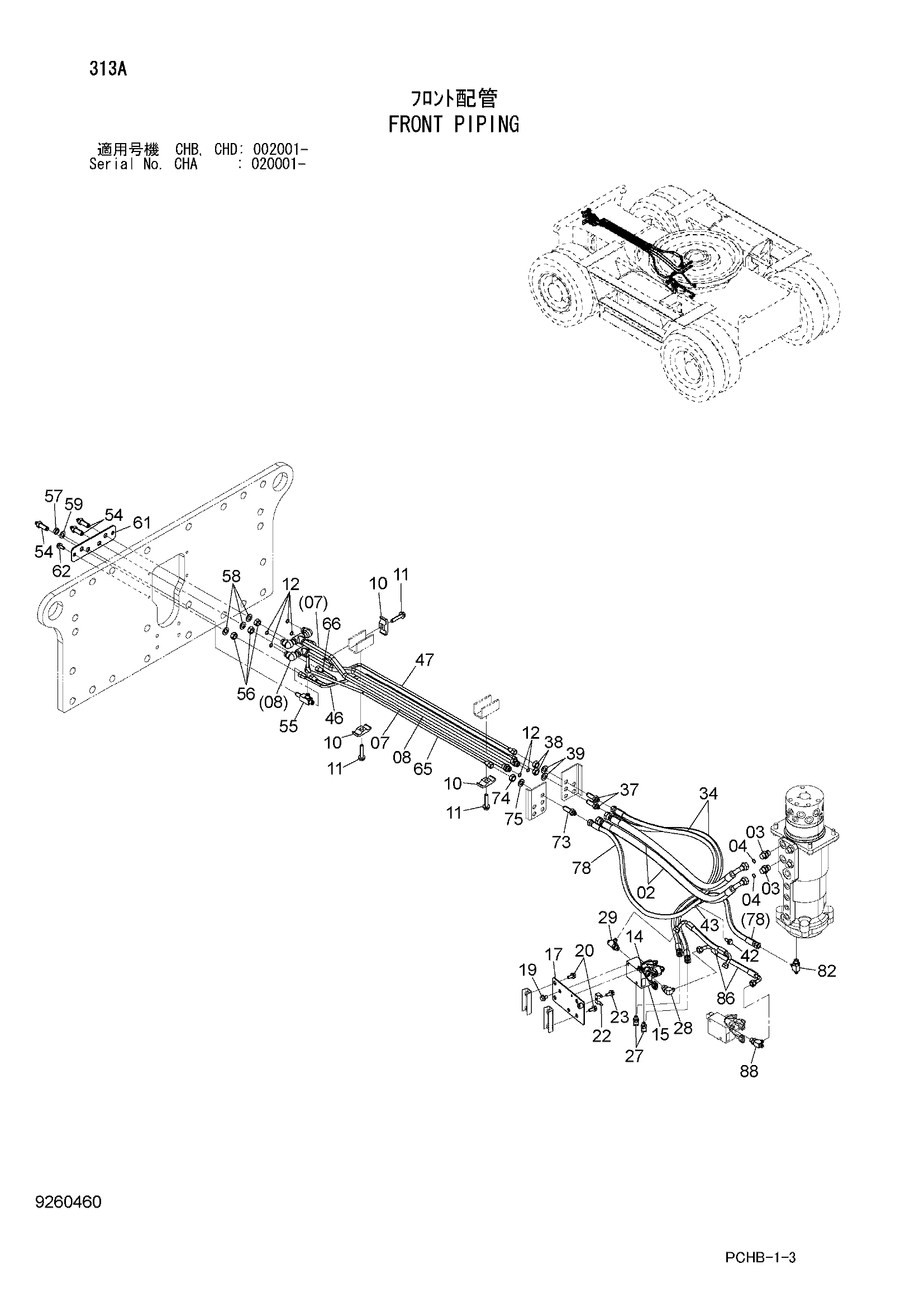

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX190W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9224599 | Шланг в сборе | 2 |
| 02A | 4600685 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 2 |
| 03 | A853144 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 2 |
| 07 | 8103754 | Трубка | 1 |
| 08 | 8103755 | Трубка | 1 |
| 10 | 4189858 | Хомут трубки | 3 |
| 11 | J271260 | Болт с шайбой | 3 |
| 11A | J901260 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 6 |
| 14 | 4254600 | Зажим | 1 |
| 15 | 4463199 | Электромагнитный клапан | 1 |
| 17 | 9765720 | Кронштейн | 1 |
| 19 | J271020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J271025 | Болт с шайбой | 4 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4602634 | Кронштейн | 1 |
| 23 | J271025 | Болт с шайбой | 1 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 27 | A852323 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852333 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A852433 | Тройник | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 9228660 | Шланг в сборе | 2 |
| 34A | 4606527 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 2 |
| 37 | 4183224 | Адаптер | 2 |
| 38 | J952016 | Гайка | 2 |
| 39 | A590116 | Плоская шайба | 2 |
| 42 | J271025 | Болт с шайбой | 1 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 4190291 | Зажим | 1 |
| 46 | 3107257 | Трубка | 1 |
| 47 | 3107258 | Трубка | 1 |
| 54 | 4183224 | Адаптер | 3 |
| 55 | 3048482 | Тройник | 1 |
| 56 | J952016 | Гайка | 3 |
| 57 | 4202531 | Гайка | 1 |
| 58 | A590116 | Плоская шайба | 3 |
| 59 | A590114 | Плоская шайба | 1 |
| 61 | 4649163 | Пластина | 1 |
| 62 | J271025 | Болт с шайбой | 2 |
| 62A | J901025 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 65 | 3107259 | Трубка | 1 |
| 66 | 3107260 | Трубка | 1 |
| 73 | 4183224 | Адаптер | 1 |
| 74 | J952016 | Гайка | 1 |
| 75 | A590116 | Плоская шайба | 1 |
| 78 | 9228660 | Шланг в сборе | 1 |
| 78A | 4606527 | Шланг | 1 |
| 78B | 4327293 | Защитный кожух | 2 |
| 82 | A852433 | Тройник | 1 |
| 82A | 4509180 | Уплотнительное кольцо | 1 |
| 86 | 9190075 | Шланг в сборе | 2 |
| 86A | 4436269 | Шланг | 1 |
| 86B | 4327293 | Защитный кожух | 1 |
| 88 | A852433 | Тройник | 1 |
| 88A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
