Обратные трубопроводы (2) — HITACHI ZX190W-3

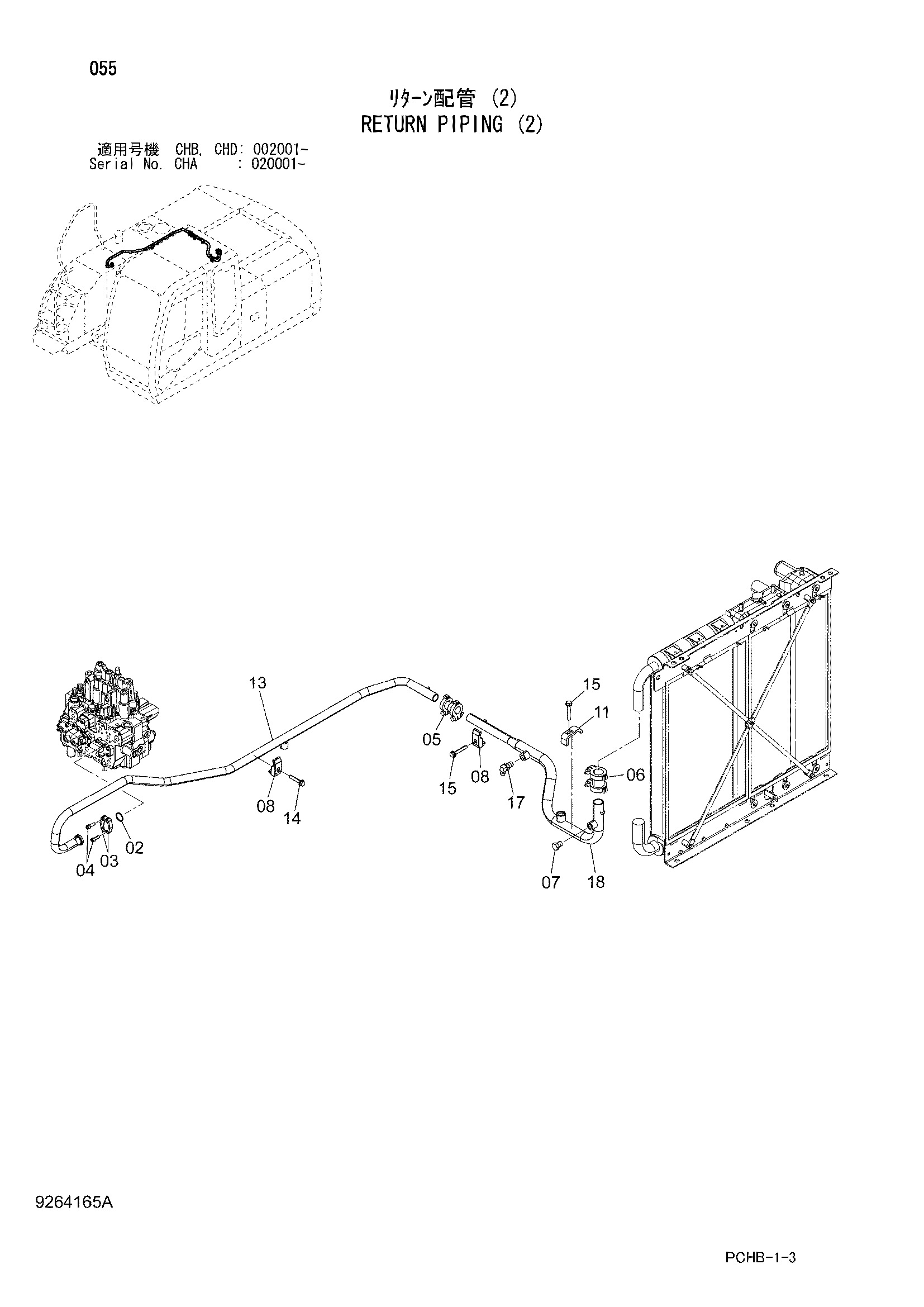

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 966993 | Уплотнительное кольцо | 1 |
| 03 | 962453 | Разъёмный фланец | 2 |
| 04 | J781030 | Болт с внутренним шестигранником | 4 |
| 05 | 4071213 | Муфта | 1 |
| 05A | 4196258 | Уплотнение кольцо | 2 |
| 06 | 4069801 | Муфта | 1 |
| 06A | 4196259 | Уплотнение кольцо | 2 |
| 07 | A885004 | Пробка | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4190127 | Хомут трубки | 2 |
| 11 | 4053698 | Хомут трубки | 1 |
| 13 | 7051649 | Обратная трубка | 1 |
| 14 | J271270 | Болт с шайбой | 1 |
| 14A | J901270 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J271280 | Болт с шайбой | 2 |
| 15A | J901280 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | A852344 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 8111021 | Обратная трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
