Гидроцилиндр стрелы (левый)(моноблочный стрела) — HITACHI ZX190W-3

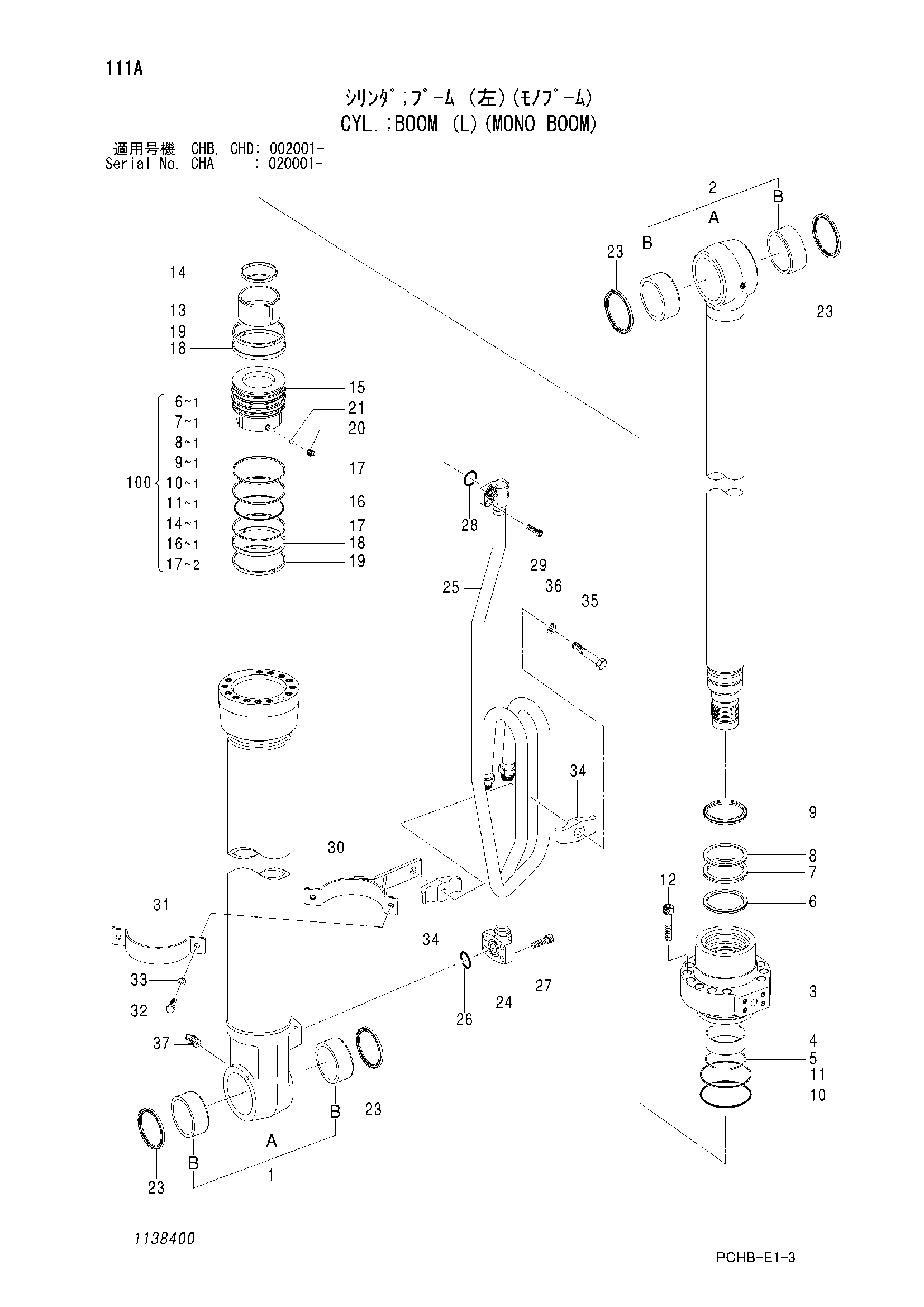

Заводская схема «Гидроцилиндр стрелы (левый)(моноблочный стрела)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4646630	Гидроцилиндр стрелы (левый)	1
1	1138401	Труба гидроцилиндра в сборе	1
1B	4352398	Втулка пальца	2
2	1138202	Шток поршня в сборе	1
2B	4352398	Втулка пальца	2
3	0788905	Головка гидроцилиндра	1
4	0309004	Втулка	1
5	0208304	Кольцо	1
6	0788911	Кольцо	1
7	0788912	U-образная манжета	1
8	0208306	Опорное кольцо	1
9	0667204	Грязесъёмное кольцо	1
10	A811115	Уплотнительное кольцо	1
11	0261310	Опорное кольцо	1
12	0409705	Болт с внутренним шестигранником	12
13	0880803	Амортизирующий подшипник	1
14	0667205	Уплотнение амортизатор	1
15	0998903	Поршень	1
16	0258205	Кольцо уплотнение в сборе	1
17	0409709	Опорное кольцо	2
18	0998904	Направляющее кольцо	2
19	0261308	Направляющее кольцо	2
20	0309011	Установочный винт	1
21	0111707	Стальной шарик	1
23	4067902	Пылезащитное уплотнение	4
24	4680367	Трубка	1
25	4666143	Трубка	1
26	984614	Уплотнительное кольцо	1
27	M341236	Болт с внутренним шестигранником	4
28	4506430	Уплотнительное кольцо	1
29	M341030	Болт с внутренним шестигранником	4
30-36	1138206	Комплект лента	1
30	1138207	Лента	1
31	0686409	Лента	1
32	J901035	Болт	2
33	A590910	Шайба	2
34	0236915	Держатель	2
35	0254312	Болт	1
36	A590914	Пружинная шайба	1
37	J75481	Пресс-маслёнка	1
100	4661485	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
