Гидромолот, гидроножницы трубопроводы (2P-BOOM)(3/4"X1") — HITACHI ZX190W-3

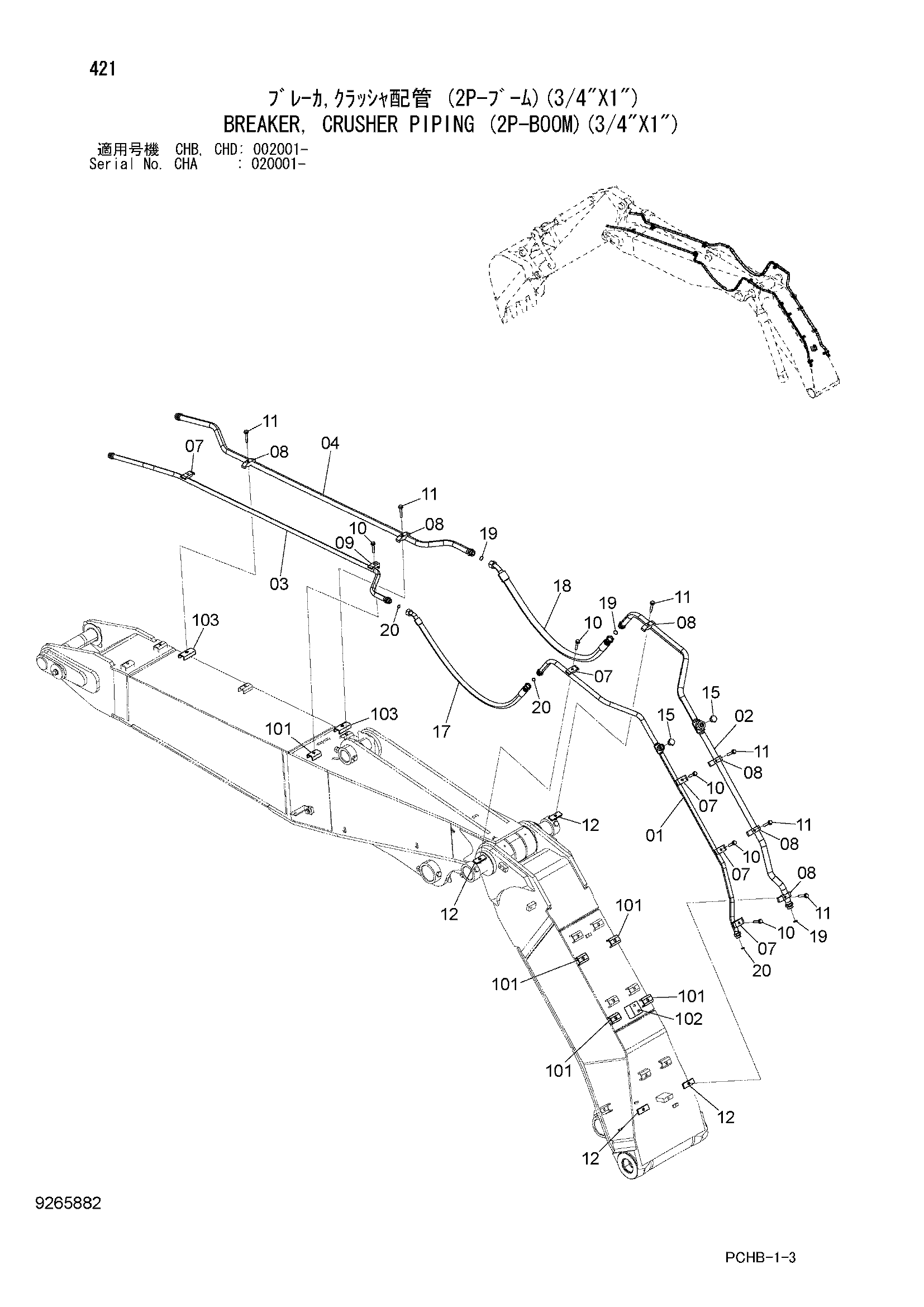

Заводская схема «Гидромолот, гидроножницы трубопроводы (2P-BOOM)(3/4"X1")» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8105243 | Трубка | 1 |
| 02 | 8105244 | Трубка | 1 |
| 03 | 8105241 | Трубка | 1 |
| 04 | 8105242 | Трубка | 1 |
| 07 | 4189859 | Хомут трубки | 5 |
| 08 | 4153488 | Хомут трубки | 6 |
| 09 | 4190126 | Хомут трубки | 1 |
| 10 | J271265 | Болт с шайбой | 5 |
| 10A | J901265 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271275 | Болт с шайбой | 6 |
| 11A | J901275 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 9766211 | Седло винта | 4 |
| 15 | A885006 | Пробка | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4666866 | Шланг | 1 |
| 18 | 4666868 | Шланг | 1 |
| 19 | 4187328 | Уплотнительное кольцо | 3 |
| 20 | 4187308 | Уплотнительное кольцо | 3 |
| 101 | 9765301 | Седло винта | 5 |
| 102 | 9766764 | Седло винта | 1 |
| 103 | 9764929 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
