Силовая передача — HITACHI ZX190W-3

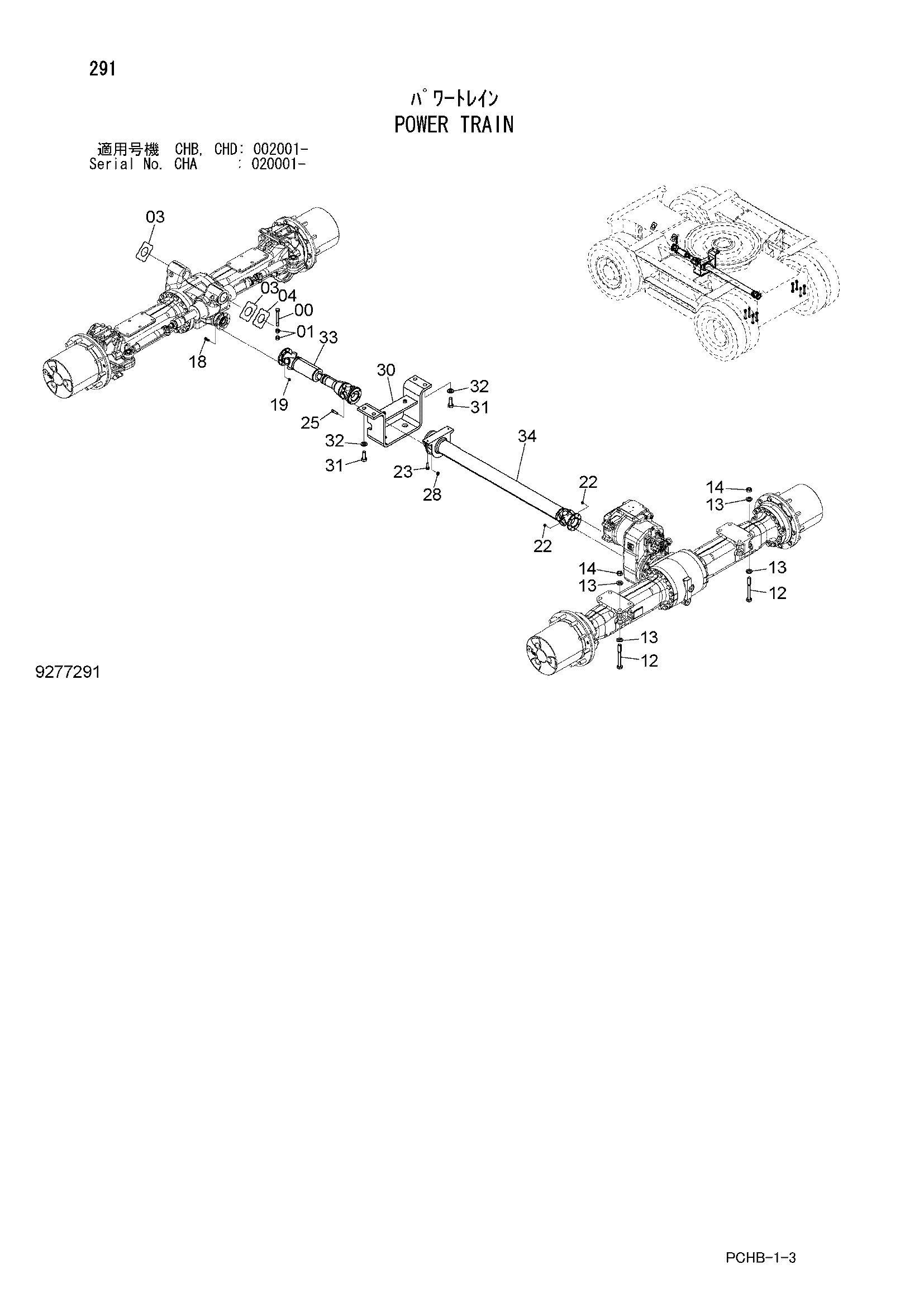

Заводская схема «Силовая передача» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4435123 | Стопорный палец | 1 |
| 01 | J950016 | Гайка | 2 |
| 03 | 4444839 | Упорная пластина 1.0mm | 2 |
| 04 | 4444840 | Упорная пластина 2.0mm | 1 |
| 12 | J932012 | Болт | 8 |
| 13 | 4018545 | Шайба | 16 |
| 14 | J951020 | Гайка | 8 |
| 18 | 4602951 | Болт | 8 |
| 19 | 4600531 | Гайка | 8 |
| 22 | 4600531 | Гайка | 8 |
| 23 | J271040 | Болт с шайбой | 2 |
| 23A | J901040 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | J781040 | Болт с внутренним шестигранником | 4 |
| 28 | J950010 | Гайка | 4 |
| 30 | 8104254 | Кронштейн | 1 |
| 31 | J922055 | Болт | 4 |
| 32 | J222020 | Шайба | 4 |
| 33 | 4651942 | Вал проп. | 1 |
| 34 | 4651947 | Вал проп. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
