Пилотные гидролинии (G) — HITACHI ZX190W-3

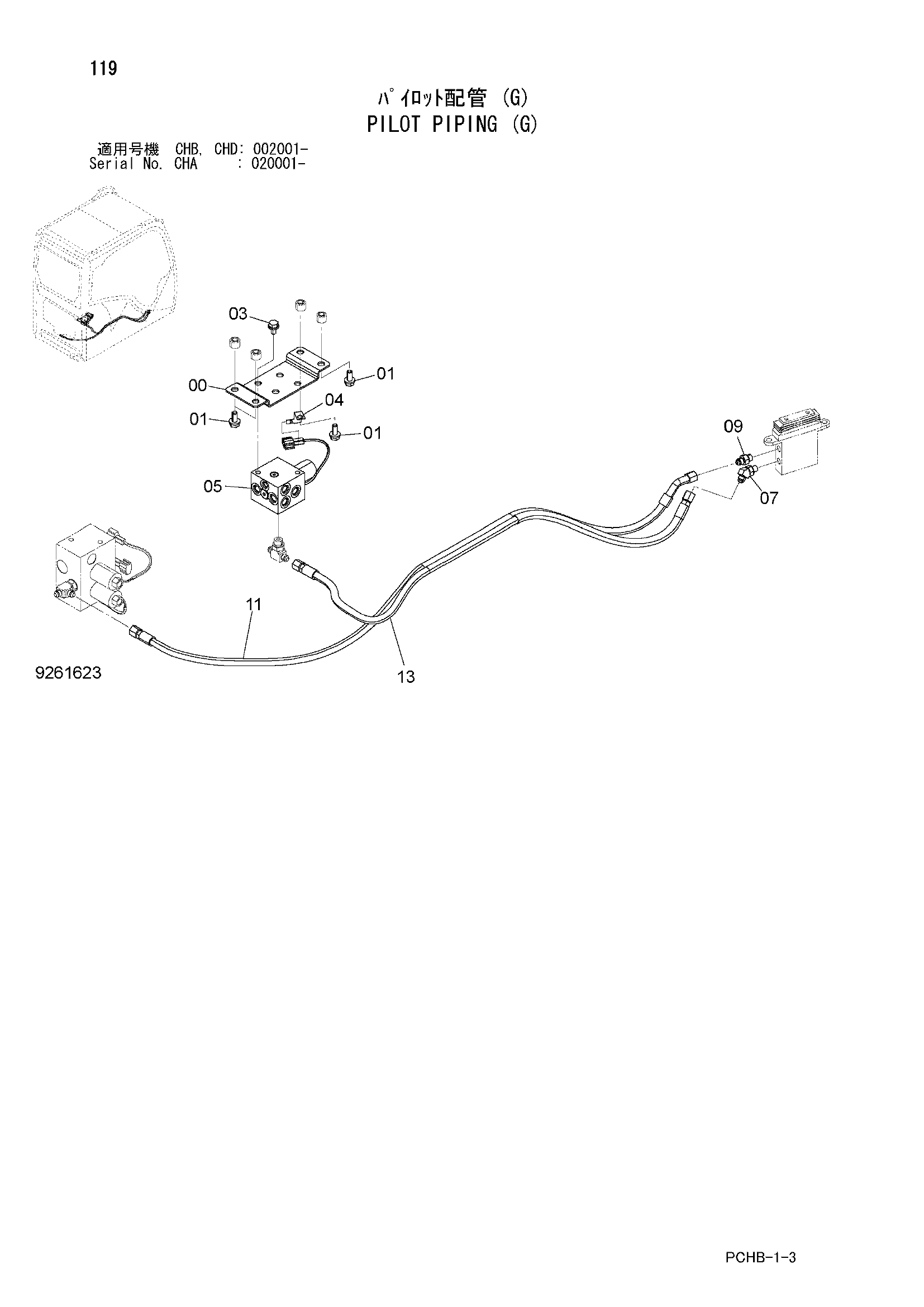

Заводская схема «Пилотные гидролинии (G)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4651303 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | J271020 | Болт с шайбой | 2 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4402599 | Кронштейн | 1 |
| 05 | 4609630 | Запорный клапан | 1 |
| 07 | A852223 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852123 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4656025 | Шланг | 1 |
| 13 | 9283696 | Шланг в сборе | 1 |
| 13A | 4606527 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
