Тормоз трубопроводы (2)(верхняя платформа) — HITACHI ZX190W-3

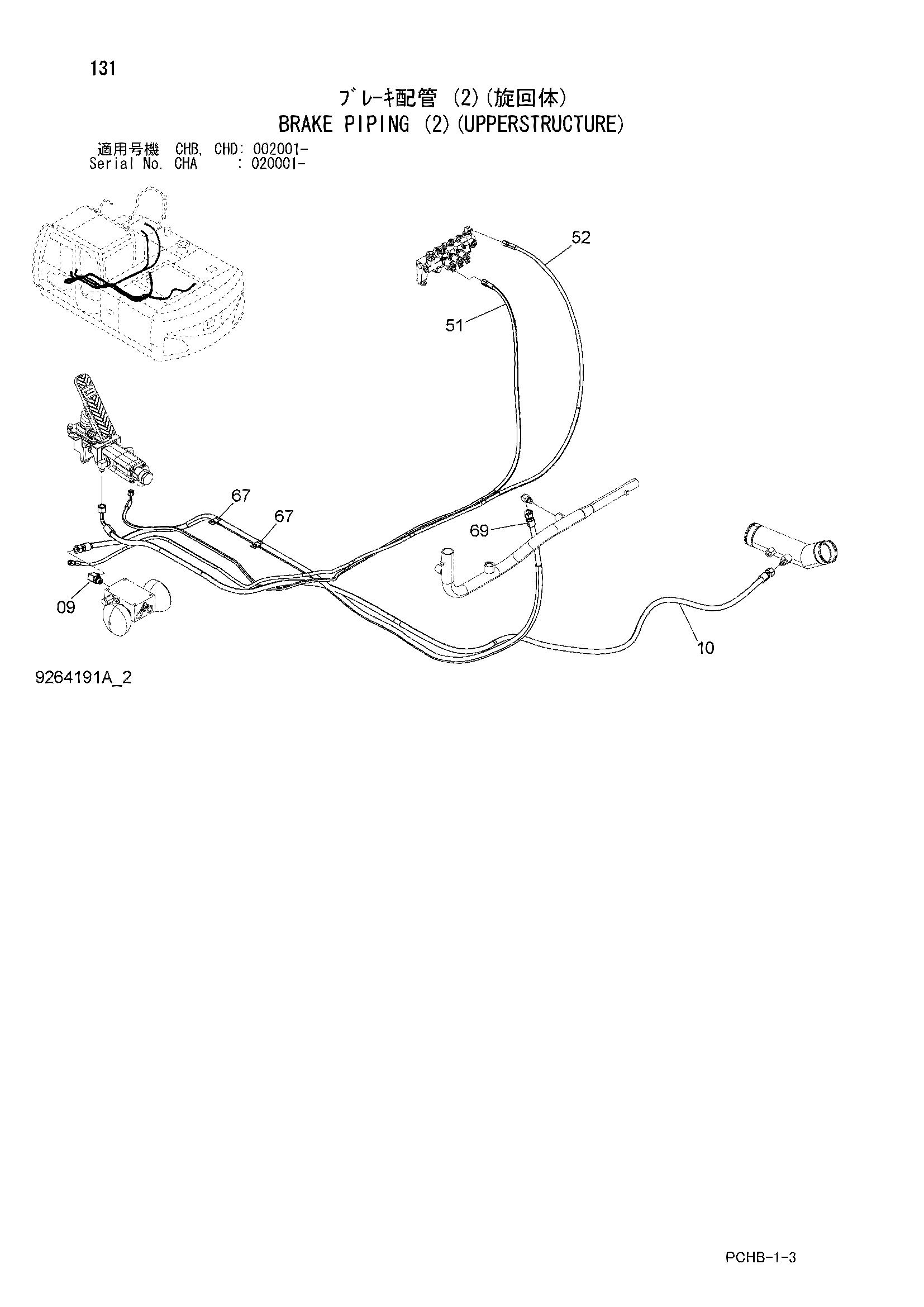

Заводская схема «Тормоз трубопроводы (2)(верхняя платформа)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | A852344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4664629 | Шланг (BT) | 1 |
| 51 | 9280191 | Шланг в сборе | 1 |
| 51A | 4655595 | Шланг (SF) | 1 |
| 51B | 4327293 | Защитный кожух | 1 |
| 52 | 9281349 | Шланг в сборе | 1 |
| 52A | 4656037 | Шланг (DN) | 1 |
| 52B | 4327293 | Защитный кожух | 1 |
| 67 | 4190263 | Зажим | 2 |
| 69 | 9282611 | Шланг в сборе | 1 |
| 69A | 4675748 | Шланг (BN) | 1 |
| 69B | 4327294 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
