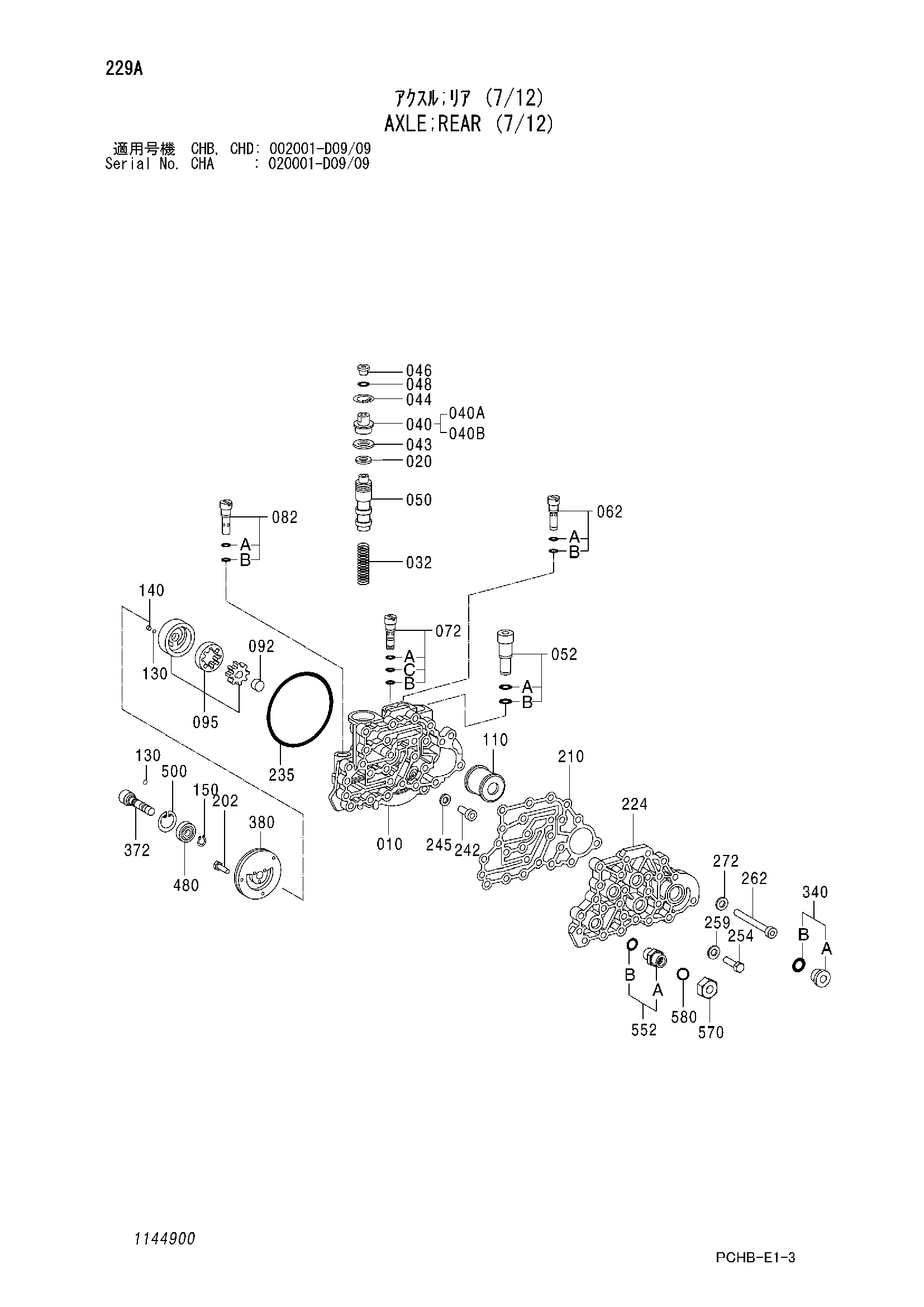

Мост задний (7/12) — HITACHI ZX190W-3
Заводская схема «Мост задний (7/12)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4651842 | Мост задний (7/12) | 1 | |
| 010 | 1140401 | Корпус | 1 |
| 020 | 0879602 | Прокладка | 1 |
| 032 | 0879603 | Пружина сжатия | 1 |
| 040 | 1146102 | Пробка в сборе | 1 |
| 040A | 0879604 | Пробка | 1 |
| 040B | 0879605 | Уплотнительное кольцо | 1 |
| 043 | 0879004 | Уплотнительное кольцо | 1 |
| 044 | 0879634 | Стопорное кольцо | 1 |
| 046 | 0896501 | Пробка | 1 |
| 048 | 1139916 | Уплотнение | 1 |
| 050 | 0879607 | Поршень | 1 |
| 052 | 0879608 | Клапан | 1 |
| 052A | 0879609 | Уплотнительное кольцо | 1 |
| 052B | 1140414 | Уплотнительное кольцо | 1 |
| 062 | 0879611 | Обратный клапан | 1 |
| 062A | 0879612 | Уплотнительное кольцо | 1 |
| 062B | 0879637 | Уплотнительное кольцо | 1 |
| 072 | 0879614 | Обратный клапан | 1 |
| 072A | 0879612 | Уплотнительное кольцо | 1 |
| 072B | 0879637 | Уплотнительное кольцо | 1 |
| 072C | 0879014 | Уплотнительное кольцо | 1 |
| 082 | 0879615 | Обратный клапан | 1 |
| 082A | 0879612 | Уплотнительное кольцо | 1 |
| 082B | 0879637 | Уплотнительное кольцо | 1 |
| 092 | 0879616 | Втулка | 1 |
| 095 | 1140422 | Ротор в сборе | 1 |
| 110 | 0879618 | Фильтр | 1 |
| 130 | 0879619 | Шарик | 4 |
| 140 | 0879620 | Пружина сжатия | 3 |
| 150 | 1140426 | Стопорное кольцо | 1 |
| 202 | 1140427 | Болт | 3 |
| 210 | 1140428 | Прокладка | 1 |
| 224 | 0879624 | Крышка | 1 |
| 235 | 0879625 | Уплотнительное кольцо | 2 |
| 242 | 1140431 | Болт с внутренним шестигранником | 1 |
| 245 | 0879629 | Шайба 1.5mm | 1 |
| 254 | 0879627 | Болт с внутренним шестигранником | 23 |
| 259 | 0879629 | Шайба 1.5mm | 23 |
| 262 | 0879628 | Болт с внутренним шестигранником | 2 |
| 272 | 0879629 | Шайба 1.5mm | 2 |
| 340A | 0879017 | Пробка | 1 |
| 340B | 1140436 | Уплотнительное кольцо | 1 |
| 372 | 1140437 | Вал | 1 |
| 380 | 0879632 | Крышка | 1 |
| 480 | 0879633 | Шариковый подшипник | 1 |
| 500 | 0879634 | Стопорное кольцо | 1 |
| 552A | 0879635 | Разъём | 1 |
| 552B | 1139913 | Уплотнительное кольцо | 1 |
| 570 | 1140442 | Гайка | 2 |
| 580 | 1140443 | Шарик | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
