Рукоять 2.40m (2P-BOOM) — HITACHI ZX190W-3

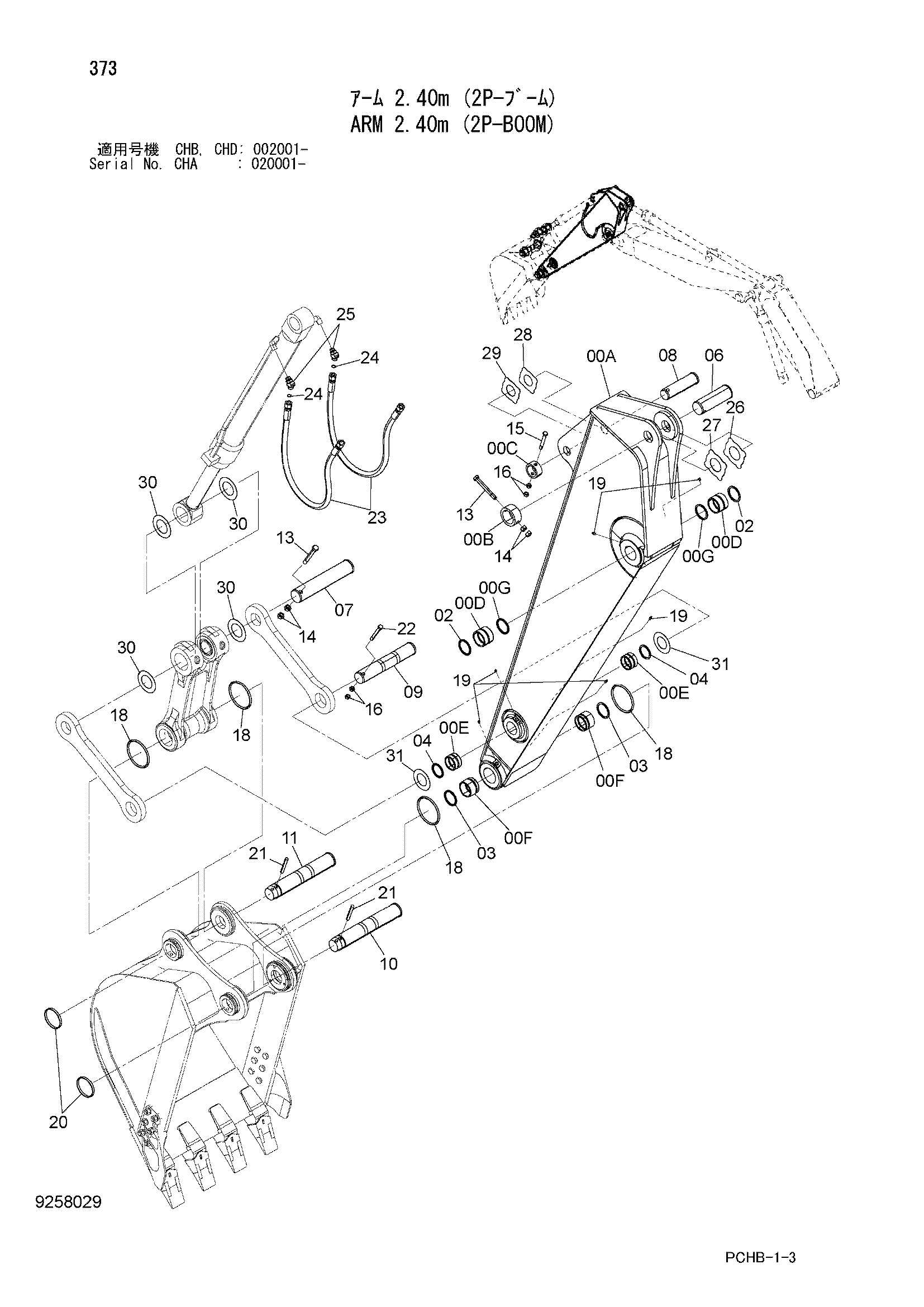

Заводская схема «Рукоять 2.40m (2P-BOOM)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-G | 7049550 | Рукоять укороченный | 1 |
| 00A | 6024175 | Рукоять укороченный | 1 |
| 00B | 4434953 | Ограничитель | 1 |
| 00C | 4434951 | Ограничитель | 1 |
| 00D | 4447016 | Втулка | 2 |
| 00E | 4409122 | Втулка | 2 |
| 00F | 4409178 | Втулка | 2 |
| 00G | 4067902 | Пылезащитное уплотнение | 2 |
| 02 | 4067902 | Пылезащитное уплотнение | 2 |
| 03 | 4067902 | Пылезащитное уплотнение | 2 |
| 04 | 4084578 | Пылезащитное уплотнение | 2 |
| 06 | 3094627 | Палец | 1 |
| 07 | 3088581 | Палец | 1 |
| 08 | 3076168 | Палец | 1 |
| 09 | 3088579 | Палец | 1 |
| 10 | 3088577 | Палец | 1 |
| 11 | 3088580 | Палец | 1 |
| 13 | 4435126 | Стопорный палец | 2 |
| 14 | J950020 | Гайка | 4 |
| 15 | 4435123 | Стопорный палец | 1 |
| 16 | J950016 | Гайка | 4 |
| 18 | 4089028 | Уплотнительное кольцо | 4 |
| 19 | J75481 | Пресс-маслёнка | 6 |
| 20 | 4454561 | Кольцо | 2 |
| 21 | 4454560 | Палец | 2 |
| 22 | 4435124 | Стопорный палец | 1 |
| 23 | 4648630 | Шланг | 2 |
| 24 | 4187308 | Уплотнительное кольцо | 2 |
| 25 | A853266 | Угловой штуцер | 2 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4444286 | Упорная пластина 1.0mm | 1 |
| 27 | 4444287 | Упорная пластина 2.0mm | 1 |
| 28 | 4444290 | Упорная пластина 1.0mm | 1 |
| 29 | 4444291 | Упорная пластина 2.0mm | 1 |
| 30 | 4450012 | Упорная пластина 1.0mm | 4 |
| 31 | 4450011 | Упорная пластина 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
