Вспомогательный трубопроводы (2P-BOOM)(передний) — HITACHI ZX190W-3

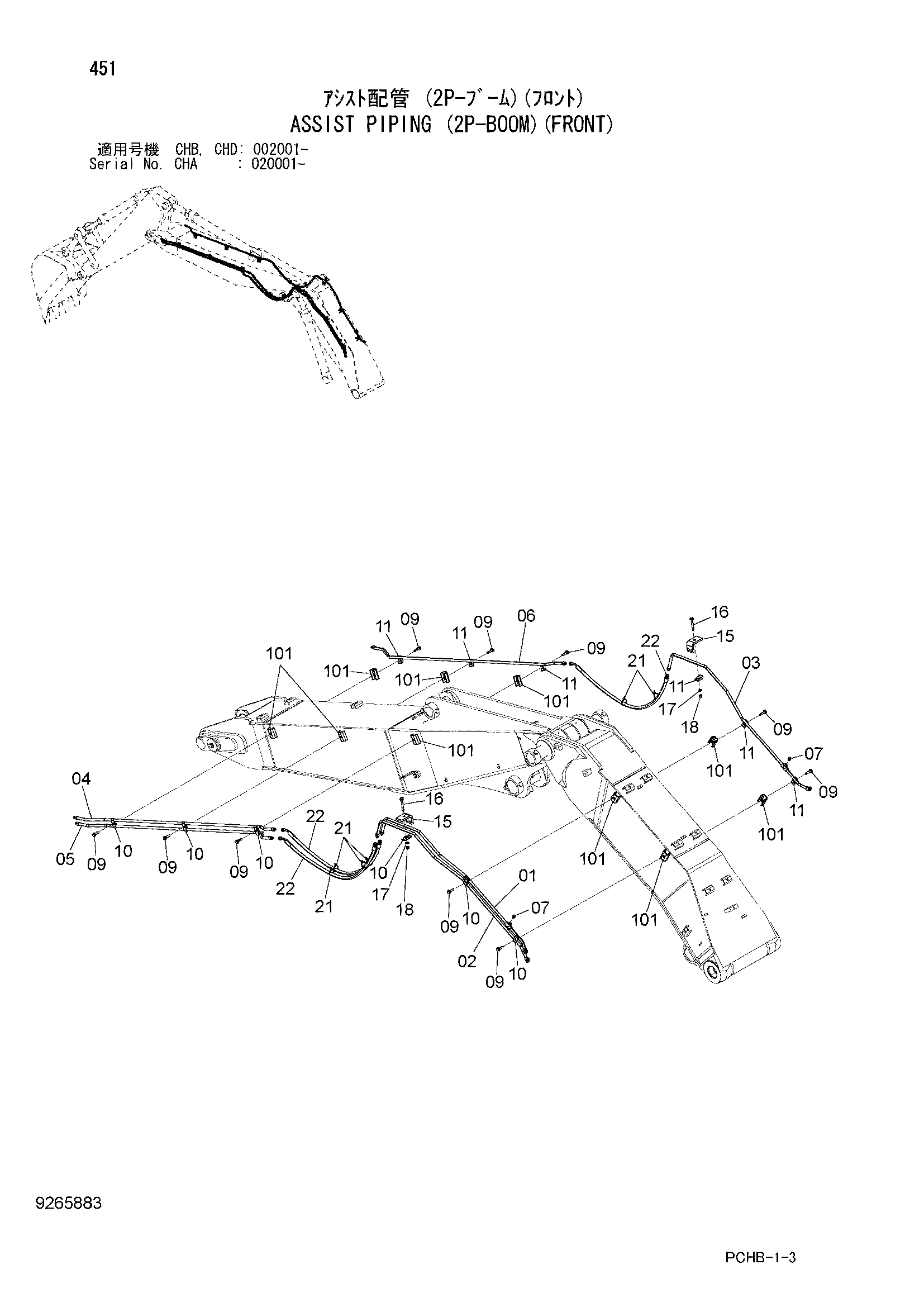

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)(передний)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8105236 | Трубка | 1 |
| 02 | 8105237 | Трубка | 1 |
| 03 | 8105238 | Трубка | 1 |
| 04 | 8105239 | Трубка | 1 |
| 05 | 8107361 | Трубка | 1 |
| 06 | 8105240 | Трубка | 1 |
| 07 | 94-2023 | Пробка | 2 |
| 09 | J271250 | Болт с шайбой | 10 |
| 09A | J901250 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4189858 | Хомут трубки | 6 |
| 11 | 4190124 | Хомут трубки | 6 |
| 15 | 4656824 | Кронштейн | 2 |
| 16 | J271200 | Болт с шайбой | 2 |
| 16A | J901200 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | J222012 | Шайба | 2 |
| 18 | J950012 | Гайка | 2 |
| 21 | 4055312 | Ленточный зажим | 6 |
| 22 | 4666869 | Шланг | 3 |
| 101 | 9765301 | Седло винта | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
