Рулевое управление трубопроводы (водило) — HITACHI ZX190W-3

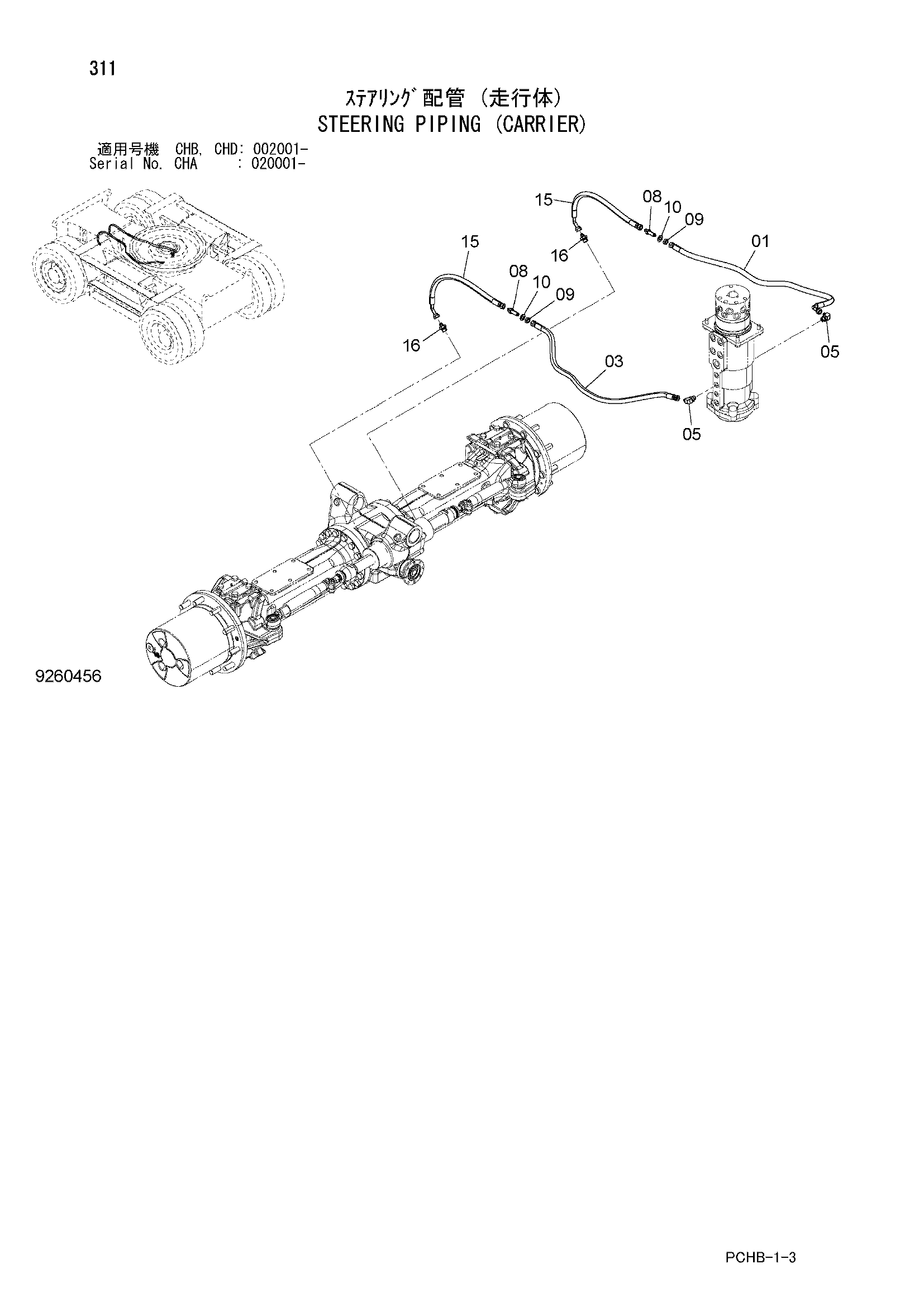

Заводская схема «Рулевое управление трубопроводы (водило)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9262162 | Шланг в сборе | 1 |
| 01A | 4315339 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 2 |
| 03 | 9262163 | Шланг в сборе | 1 |
| 03A | 4305229 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 2 |
| 05 | A852333 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4317426 | Адаптер | 2 |
| 09 | 4202531 | Гайка | 2 |
| 10 | A590114 | Плоская шайба | 2 |
| 15 | 9277054 | Шланг в сборе | 2 |
| 15A | 4669763 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 16 | 4489343 | Адаптер | 2 |
| 16A | 4506416 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
