Крышка (1) — HITACHI ZX190W-3

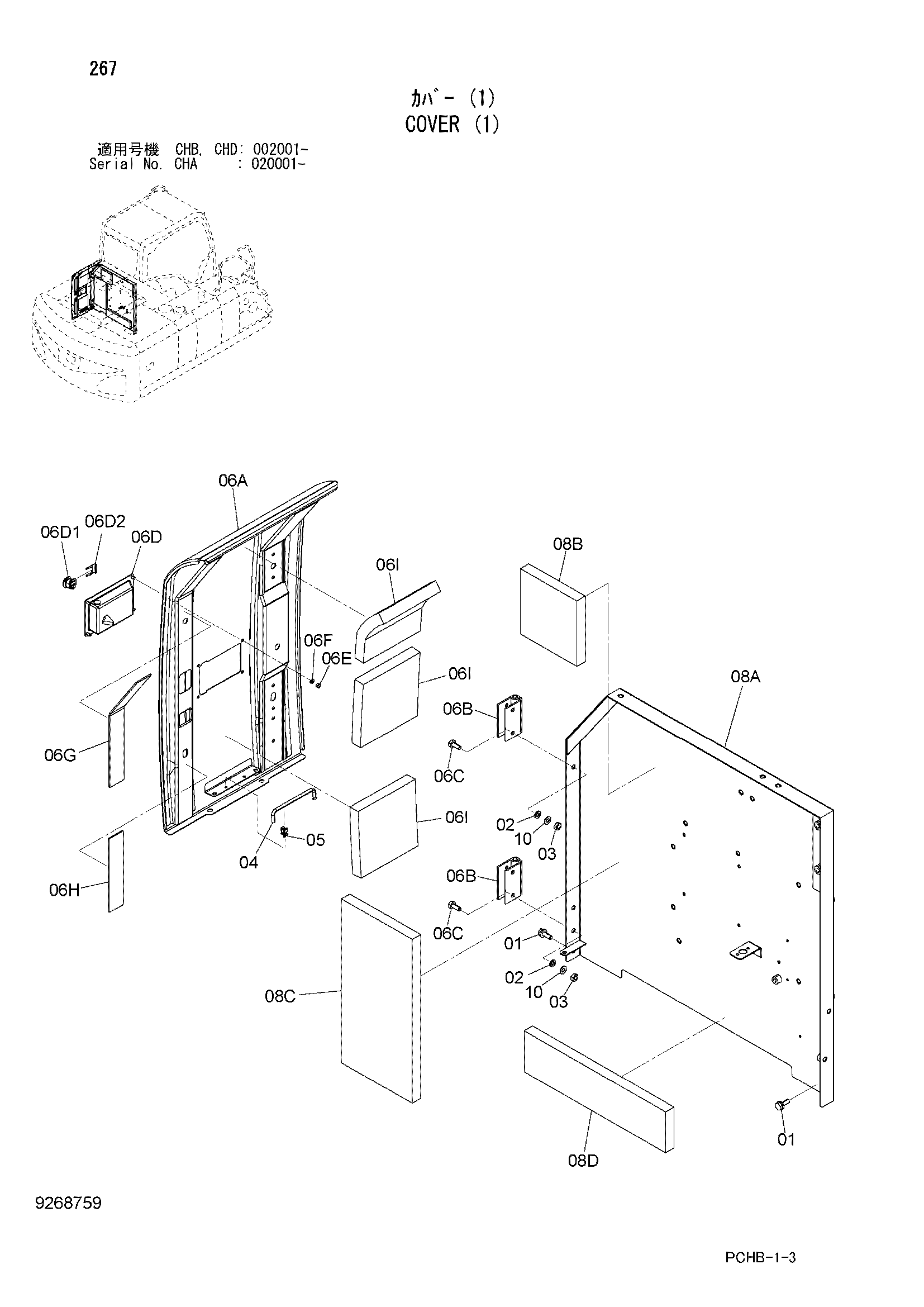

Заводская схема «Крышка (1)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | A590110 | Плоская шайба | 4 |
| 03 | J950010 | Гайка | 4 |
| 04 | 4639112 | Стойка | 1 |
| 05 | 4647195 | Держатель | 1 |
| 06 | 7051193 | Дверь в сборе | 1 |
| 06A | 6024851 | Дверь | 1 |
| 06B | 3104320 | Петля | 2 |
| 06C | J921025 | Болт | 4 |
| 06D | 4652498 | Блокировка (левый) | 1 |
| 06D1 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 06D2 | 4461342 | Зажим | 1 |
| 06E | M500605 | Гайка | 4 |
| 06F | A590106 | Плоская шайба | 4 |
| 06G | 4641569 | Резиновая прокладка | 1 |
| 06H | 4654108 | Резиновая прокладка | 1 |
| 06I | 4652168 | Резиновая прокладка | 3 |
| 08 | 8109289 | Крышка в сборе | 1 |
| 08A | 7051132 | Крышка | 1 |
| 08B | 4652168 | Резиновая прокладка | 1 |
| 08C | 4627122 | Резиновая прокладка | 1 |
| 08D | 4652169 | Резиновая прокладка | 1 |
| 10 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
