Пилотные гидролинии (I) — HITACHI ZX190W-3

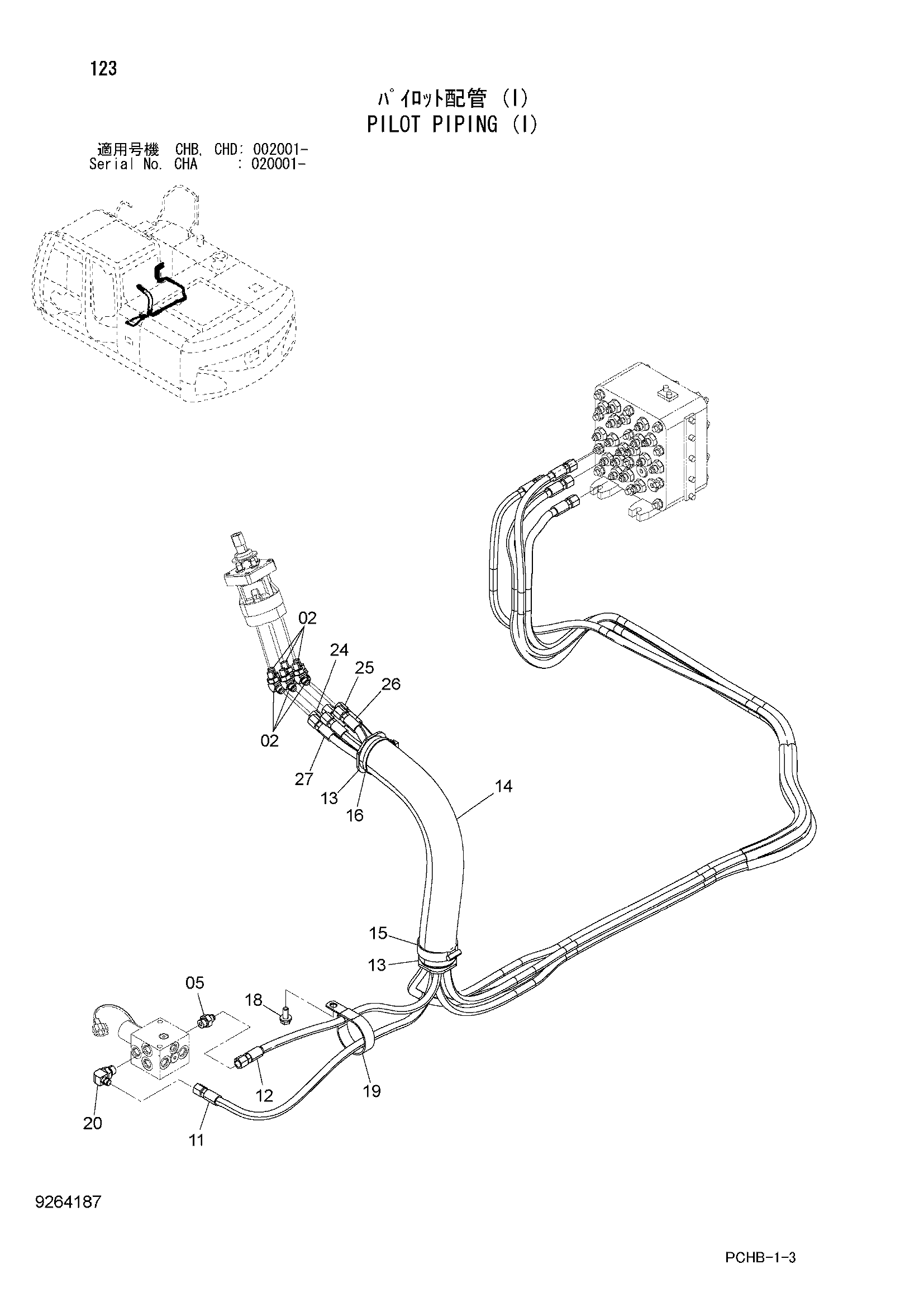

Заводская схема «Пилотные гидролинии (I)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852223 | Угловой штуцер | 6 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4261938 | Фильтр | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4656028 | Шланг | 1 |
| 12 | 4664729 | Шланг | 1 |
| 13 | 3079728 | Втулка | 2 |
| 14 | 4629782 | Шланг | 1 |
| 15 | 4351774 | Хомут провод | 1 |
| 16 | 4323613 | Ленточный зажим | 1 |
| 18 | J271025 | Болт с шайбой | 1 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4204136 | Зажим | 1 |
| 20 | A852333 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 9281348 | Шланг в сборе | 1 |
| 24A | 4669323 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
| 25 | 9280183 замена: 9296986 | Шланг в сборе | 1 |
| 25 | 9296986 | Шланг в сборе | 1 |
| 25A | 4655585 замена: 4488658 | Шланг | 1 |
| 25A | 4488658 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 1 |
| 26 | 9280168 | Шланг в сборе | 1 |
| 26A | 4655586 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 1 |
| 27 | 9280169 | Шланг в сборе | 1 |
| 27A | 4655587 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
