Тормоз трубопроводы (1)(верхняя платформа) — HITACHI ZX190W-3

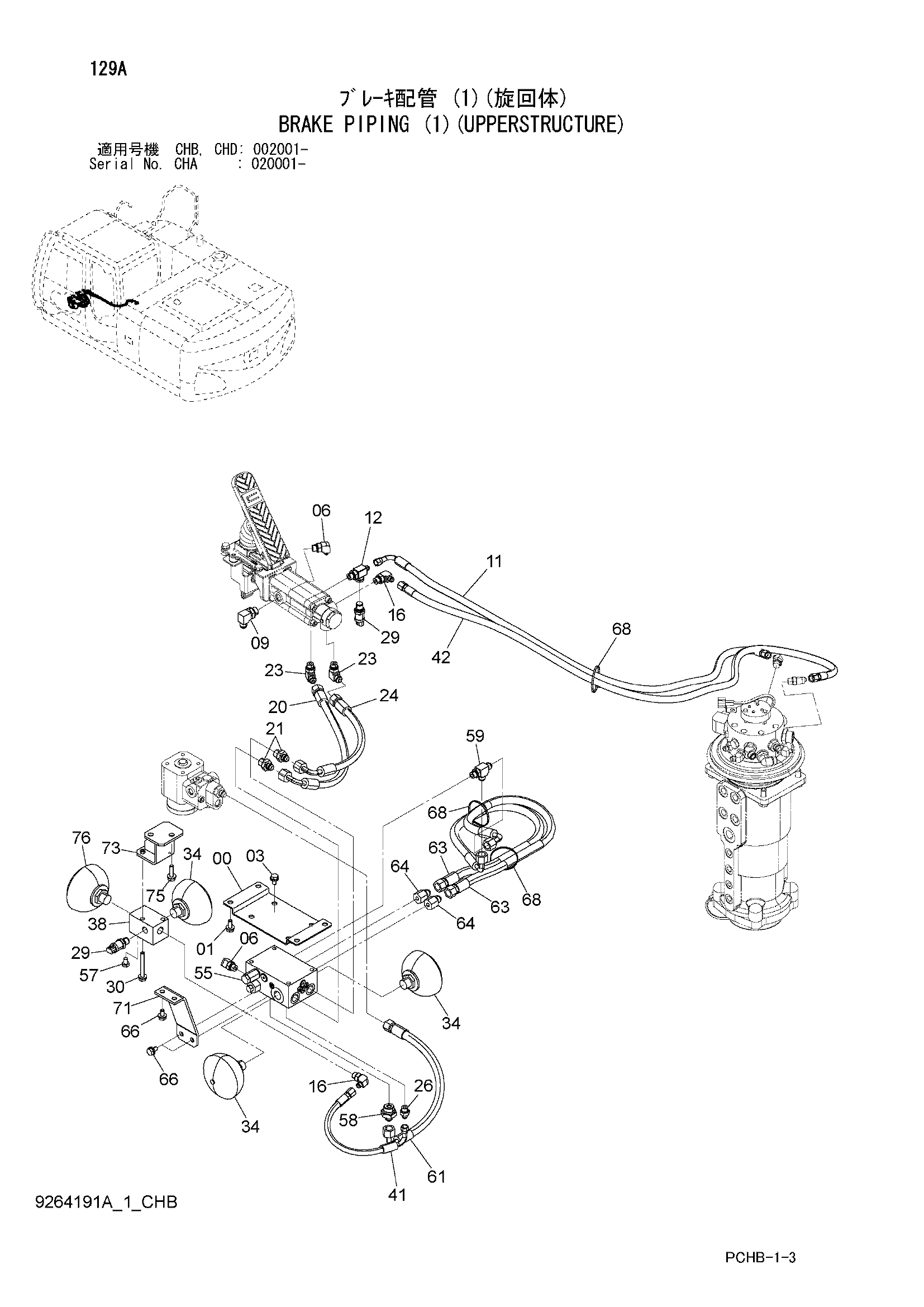

Заводская схема «Тормоз трубопроводы (1)(верхняя платформа)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4651302 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | J271020 | Болт с шайбой | 4 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 06 | A852332 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4655596 | Шланг (12) | 1 |
| 12 | 4632991 | Тройник | 1 |
| 16 | A852333 | Угловой штуцер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4463707 | Шланг | 1 |
| 21 | A852144 | Адаптер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A852334 | Угловой штуцер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4654141 | Шланг | 1 |
| 26 | A852133 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4436271 | Датчик давления | 2 |
| 29A | 4365826 | Уплотнительное кольцо | 1 |
| 30 | J271080 | Болт с шайбой | 2 |
| 30A | J901080 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 34 | 4459332 | Гидроаккумулятор | 3 |
| 38 | 4651255 | Коллектор блок | 1 |
| 41 | 4315331 | Шланг | 1 |
| 42 | 4665151 | Шланг (13) | 1 |
| 55 | 4674483 | Клапан | 1 |
| 57 | A885002 | Пробка | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4279302 | Адаптер | 1 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | 4426145 | Тройник | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4402709 | Шланг | 1 |
| 63 | 4674137 | Шланг | 2 |
| 64 | 4667681 | Пробка | 2 |
| 66 | J271020 | Болт с шайбой | 4 |
| 66A | J901020 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 68 | 4055312 | Ленточный зажим | 3 |
| 71 | 4676231 | Кронштейн | 1 |
| 73 | 8111954 | Кронштейн | 1 |
| 75 | J271030 | Болт с шайбой | 2 |
| 75A | J901030 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 76 | 4459332 | Гидроаккумулятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
