Трубопроводы системы смазки (2P-BOOM) — HITACHI ZX190W-3

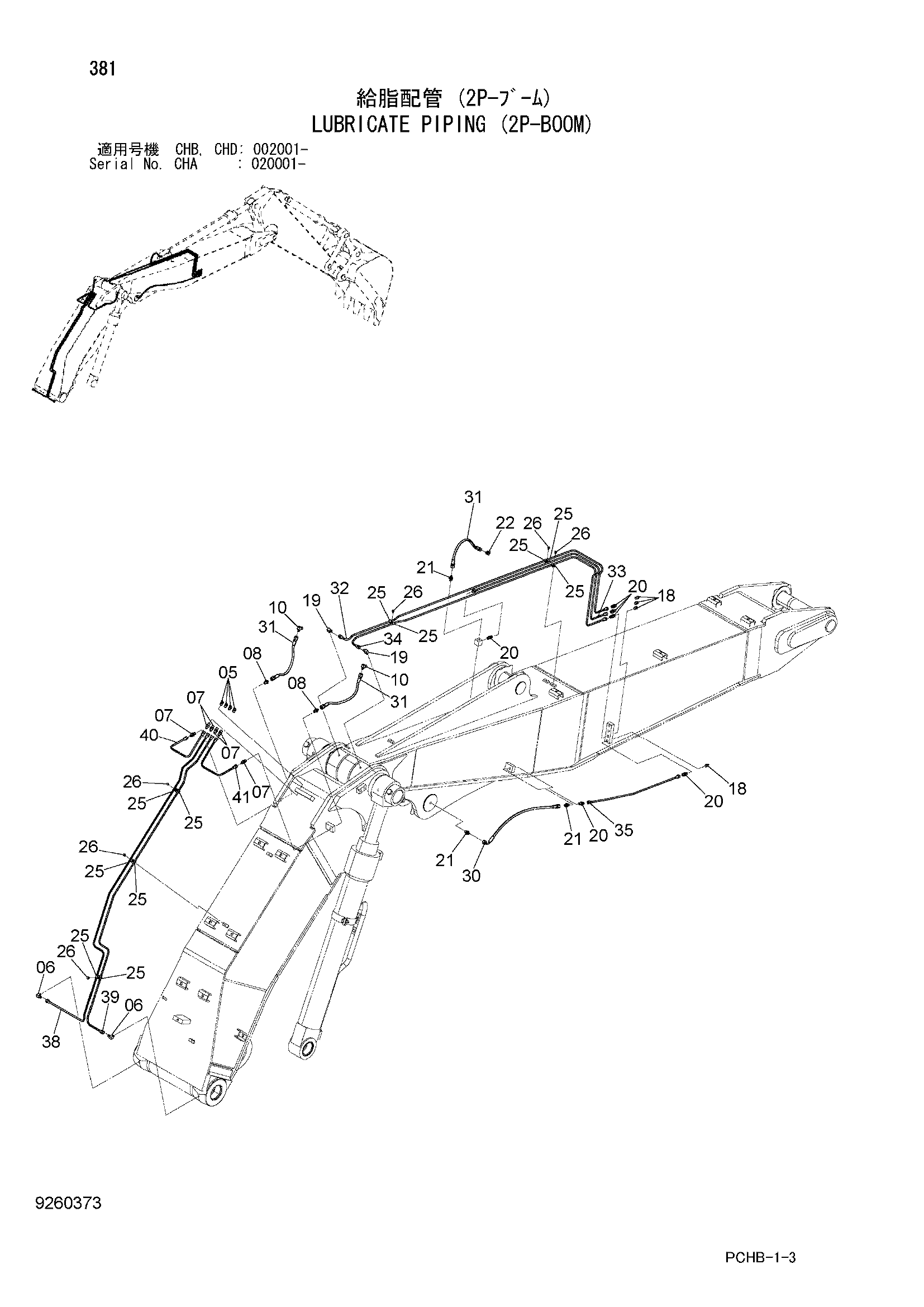

Заводская схема «Трубопроводы системы смазки (2P-BOOM)» для HITACHI ZX190W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4148896 | Пресс-маслёнка | 4 |
| 06 | 4345297 | Штуцер трубки | 2 |
| 07 | 4360981 | Штуцер трубки | 6 |
| 08 | 4154651 | Адаптер | 2 |
| 10 | 4154656 | Угловой штуцер | 2 |
| 18 | J75482 | Пресс-маслёнка | 4 |
| 19 | 4345297 | Штуцер трубки | 2 |
| 20 | 4360981 | Штуцер трубки | 6 |
| 21 | 4154651 | Адаптер | 3 |
| 22 | 4154655 | Угловой штуцер | 1 |
| 25 | 4000854 | Зажим трубка | 11 |
| 26 | J260612 | Болт с шайбой | 6 |
| 26A | J900612 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 30 | 4480218 | Пластиковый шланг | 1 |
| 31 | 4239733 | Нейлоновый шланг | 3 |
| 32 | 2054126 | Трубка | 1 |
| 33 | 2054133 | Трубка | 1 |
| 34 | 2054127 | Трубка | 1 |
| 35 | 3109595 | Трубка | 1 |
| 38 | 3109690 | Трубка | 1 |
| 39 | 3109691 | Трубка | 1 |
| 40 | 3109682 | Трубка | 1 |
| 41 | 3109683 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX190W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
